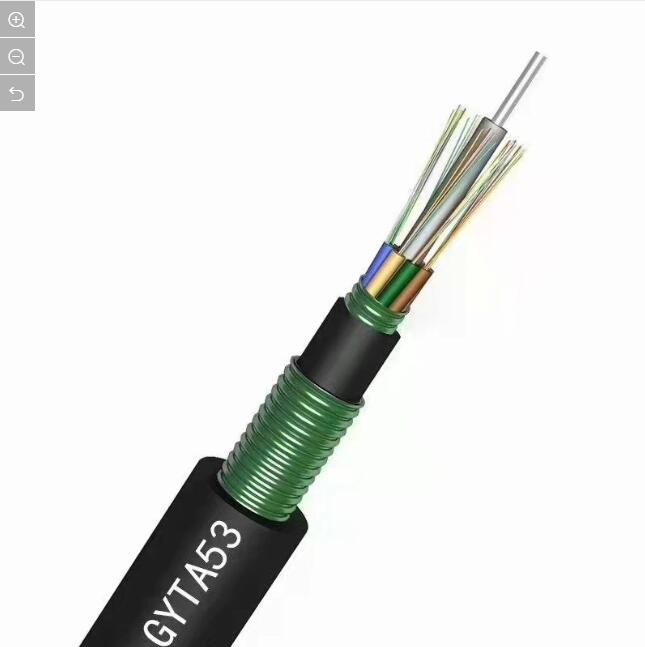

كابل الألياف الضوئية الخارجي المدرع المزدوج GYTA53 هيكل مدمج أحادي الوضع
وصف الكابل من الداخل إلى الخارج:
1. الألياف
2. عضو تقوية الأسلاك الفولاذية
3. أنبوب فضفاض
4. غمد داخلي
5. نظام حجب المياه
6. مركب الحشو
7. شريط فولاذي مموج
8. غمد خارجي
طلب
1. التوزيع المباشر المدفون في الهواء الطلق أو عبر القنوات.
2. الاتصالات عبر الشبكات طويلة المدى والمحلية.
صفات
1. تعزيز الشريط الفولاذي.
2. حشو حماية أنبوب الألياف الفولاذية شريط amored.
3. أداء ميكانيكي وبيئي ممتاز.
4. هيكل مدمج وخفيف الوزن.
5. تركيب مريح وتشغيل بسيط.
6. نظام جيد لمنع دخول الماء.
7. غمد مزدوج.
| أغراض | وصف | ||||||
| عدد الألياف | 2-288 نواة | ||||||
| الفيبر | يكتب | جي652دي/جي657ا/OM1/OM2/OM3/OM4 | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | مادة | شريط فولاذي وزجاج إلكتروني | |||||
| الغلاف الداخلي | مادة | التربية البدنية | |||||
| قطر الدائرة | / | ||||||
| الغلاف الخارجي | مادة | التربية البدنية | |||||
| قطر الدائرة | 12.5~16.5 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 155~255كجم±1كجم | ||||||
| نطاق درجة حرارة التثبيت (درجة مئوية) | -20+60 | ||||||
| درجة حرارة التشغيل والنقل (درجة مئوية) | -40+70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10د | |||||
| الحد الأدنى للانحناء نصف القطر(مم) |
المدى القصير | 20د | |||||
| الحد الأدنى المسموح به قوة الشد(نيوتن) |
طويل الأمد | 3000 | |||||
| الحد الأدنى المسموح به قوة الشد(نيوتن) |
المدى القصير | 4000 | |||||
| حمل السحق (نيوتن/100مم) | طويل الأمد | 300 | |||||
| حمل السحق (نيوتن/100مم) | المدى القصير | 1000 | |||||
اللون القياسي للألياف والأنابيب
| نمط الألياف | وحدة | س م جي652 |
س م جي652دي |
مم 50/125 |
مم 62.5/125 |
مم أو إم 3-300 |
|
| حالة | ن م | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التوهين | ديسيبل/كم | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| انتشار | 1550 نانومتر | بس/(نانومتر*كم) | ---- | ≤18 | ---- | ---- | انتشار |
| 1625 نانومتر | بس/(نانومتر*كم) | ---- | ≤22 | ---- | ---- | ||
| عرض النطاق الترددي | 850 نانومتر | ميجا هرتز.كم | ---- | ---- | >=400 | >=160 | عرض النطاق الترددي |
| 1300 نانومتر | ميجا هرتز.كم | ---- | ---- | >=800 | >=500 | ||
| طول موجة التشتت الصفري | ن م | 1300-1324 | >=1302، ≤1322 |
---- | ---- | >= 1295، ≤1320 |
|
| منحدر الانتشار الصفري | ن م | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة رابط تصميم PMD | بس(ن م2*ك) م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| طول موجة قطع الألياف λc | ن م | >= 1180، ≤1330 |
>=1180، ≤1330 |
---- | ---- | ---- | |
| كابلات التوصيل الطول الموجي λcc |
ن م | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| شاشة متعددة الوظائف | 1310 نانومتر | اممم | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 نانومتر | اممم | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| عددي فتحة العدسة(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| الخطوة (متوسط الاتجاه الثنائي) قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| مخالفات بشأن الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق التشتت الخلفي معامل في الرياضيات او درجة |
ديسيبل/كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل/كم | ≤0.01 | ≤0.01 | ||||
| ثنائي النواة | اممم | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| قطر الكسوة | اممم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| الكسوة غير الدائرية | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | اممم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شرشور خطأ مركزي |
اممم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ تركيز اللب/الكسوة | اممم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| تجعيد(نصف القطر) | اممم | ≤4 | ≤4 | ---- | ---- | ---- |
|
