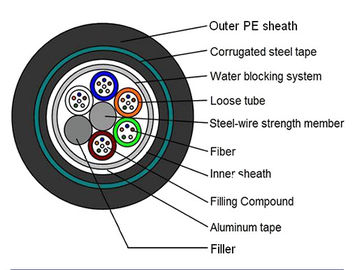

وصف الكابل من الداخل إلى الخارج
1. الألياف
2. عضواً محفوفاً بالأسلاك الفولاذية
3أنبوب فضفاض
4الغطاء الداخلي
5نظام حجب المياه
6مركب ملء
7شريط فولاذ متجول
8الغطاء الخارجي
التطبيق
1التوزيع الخارجي المباشر أو القناة.
2الاتصالات الشبكية على المسافات الطويلة والمنطقة المحلية
السمات
1شريط فولاذي لتعزيز
2. الحماية المملوءة أنبوب الصلب الألياف الشريط amored.
3أداء ميكانيكي وبيئي ممتاز
4هيكل مضغوط، وزن خفيف
5تثبيت مريح وتشغيل بسيط.
6-نظام منع المياه جيد
7غطاء مزدوج
| البنود | الوصف | ||||||
| عدد الألياف | 2-288 النواة | ||||||
| الألياف | النوع | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| قطرها | 250μm | ||||||
| عضو قوة | مادة | شريط فولاذي وزجاج إلكتروني | |||||
| الغطاء الداخلي | المواد | PE | |||||
| قطرها | / | ||||||
| الغطاء الخارجي | المواد | PE | |||||
| قطرها | 12.5~16.5ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 155~255KG±1KG | ||||||
| نطاق درجة الحرارة للتركيب ((oC) | -20+60 | ||||||
| درجة حرارة التشغيل والنقل ((oC) | -40+70 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 3000 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 4000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
اللون القياسي للألياف والأنابيب
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | >=400 | >= 160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | >=800 | >=500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | >=1302 ≤1322 |
.... | .... | >= 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | >= 1180, ≤1330 |
>=1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
مزايانا
ملف الشركة
شركة دونغغوان تيو-سكي (DONGGUAN TW-SCIE CO.,LTD) هي شركة تابعة لمجموعة تيوانغ، تأسست في عام 2002. بعد أكثر من عشر سنوات من الجهود المستمرة،وقد تطورت إلى تطوير منتجات الاتصال بالألياف الضوئية عالية التقنية.الإنتاج. المبيعات و هندسة الشبكة. يقع مقر الشركة في مدينة أونغشي. مدينة دونغغوان، مدينة صناعية جميلة.غوانغدونغ وديانغ"سيتشوان"، مع إنتاج سنوي يبلغ 20 مليون كيلومتر من كابلات الألياف الضوئية.
بصفتنا مصنعين محترفين في كابلات الألياف الضوئية، لا يمكننا أن نقدم لك كابلات الألياف الضوئية ذات الجودة العالية والسعر التنافسي، ولكن أيضا الهياكل حسب متطلباتك.لذا يرجى الشعور بالحرية في الاتصال بنا للتعاون والخدمة الممتازة.
