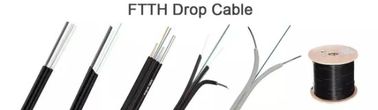

Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype واحد الوضع القناة قطرة كابل الاتصال سلك الاتصالات شبكة الاتصالات
كابل الألياف الضوئية على شكل فراشة هو وضع الألياف الضوئية في الوسط، وضع سلكين FRP موازين على جانبي كعناصر تعزيز،وتطبع غطاء مضاد للاحتراق خال من الهالوجين ذو الدخان المنخفضيتم وضع العضو المعزز (FRP) على كل جانب من خطف، وتغطية مع PE ((LSZH،PVC) سترة.
الهيكل:
السمة
1الألياف الضوئية المقاومة للانحناء، التي توفر نطاق نطاق أكبر وتعزز أداء نقل الشبكة.
2. تعزيزان متوازيان من FRP أو المعدن يجعل الكابل الضوئي لديه مقاومة ضغط جيدة ويحمي الألياف الضوئية
3الكابل البصري له بنية بسيطة، وزنا خفيفا وفعالية قوية.
4تصميم خروط فريدة من نوعها، سهلة للقشرة، سهلة لربط، تبسيط التثبيت والصيانة؛
5غلاف البولي إيثيلين المقاوم للنار منخفض الدخان خال من الهالوجين أو غلاف PVC المقاوم للنار ، حماية البيئة.
6يمكن أن تكون متطابقة مع مجموعة متنوعة من الاتصالات في الموقع، يمكن أن تكون في الموقع نهاية.
7بسبب ناعمتها وخفة الوزن، يتم استخدام الكابل المغطى على نطاق واسع في شبكة الوصول.الاسم العلمي للكابل المغطى هو أن شبكة الوصول تستخدم فراشة لإدخال الكابل الضوئي؛ لأن شكله هو فراشة ، ويسمى أيضاً كابل بصري فراشة ، كابل بصري 8 أشكال.
المواصفات
المواصفات العامة
| نوع الكابل | FTTH ((كابل القيادة) |
| نوع الألياف | SM G657A1/ SM G657A2 |
| التطبيق | FTTH، LAN |
| طرق التثبيت الموصى بها | الهواء |
| البيئة | في الداخل |
| نطاق الحرارة | -40 إلى 70°C |
مواصفات الألياف
| أسلوب الألياف | الوحدة |
(SM) G652D |
(SM) G657A1 |
(SM) G657A2 |
||
| الحالة | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| التخفيف | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| التشتت | 1310nm | السم/ ((nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | السم/ ((nm*km) | ≤22 | ≤22 | ≤22 | ||
| طول موجة التشتت الصفر | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| منحدر التشتت الصفر | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD الحد الأقصى للألياف الفردية | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| قيمة ربط التصميم PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| طول موجة قطع الألياف λc | nm | ¥1180،≤1330 | ¥1180،≤1330 | ¥1180،≤1330 | ||
| طول موجة قطع الكابل λcc | nm | ≤1260 | ..... | ..... | ||
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.0±04 | 9.8±0.4 | |
| 1550nm | امم | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| الخطوة ((معدل القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| الاختلالات على طول الألياف والتقطعات النقطية | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| معامل التشتت الخلفي للفارق | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| قطر الغطاء | امم | 125.0±01 | 124.8±0.1 | 124.8±0.1 | ||
| غير دائرية الغطاء | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | ||
| الخطأ المركزي في الطلاء / الشافينش | امم | ≤120 | ≤120 | ≤120 | ||
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ||
| خطأ تركيزية القلب/الغطاء | امم | ≤0.6 | ≤0.5 | ≤0.5 | ||
| الشعاع الملتوي | امم | ≥4 | ≥4 | ≥4 | ||
تحديد الألوان القياسية للألياف
| لا، لا، لا | 1 | 2 | 3 | 4 |
| اللون | الأزرق | برتقالية | أخضر | البني |
تصميم الكابلات
| البند | الوصف |
| رقم النموذج | GJYXFH03 |
| 1عدد الألياف | 1 قلب ، 2 قلب ، 4 قلب |
| 2قطر الكابل | 6.8ملم |
| 3قطر الكابل الداخلي | 2.0*3.0ملم |
| 4عضو قوة | |
| -المادة | FRP |
| -قطر | 0.45ملم |
| 5الغطاء الخارجي | |
| -المادة | PE/LSZH (أسود/أبيض) / PVC |
| 6علامة الغطاء | |
| - نوع العلامة | الطباعة بالليزر |
عضو القوة
العنصر المقاوم مصنوع من FRP و يضمن قوة الشد للأسلاك
الغطاء يحمي الكابل من دخول الماء
السترة الخارجية
يتم طحن غطاء LSZH فوق الألياف.
علامة غطاء الكابل
كل كابل لديه المعلومات التالية مرسومة بوضوح على الغطاء الخارجي للكابلات:
اسم الشركة المصنعة.
ب - عام التصنيع
نوع الكابلات والألياف
علامة الطول (طباعة على كل متر عادةً)
أو حسب متطلبات العميل.
التطبيق
1تستخدم في الأسلاك الداخلية، المستخدمون النهائيون يستخدمون الكابلات مباشرة.
2تستخدم لإدخال الكابلات البصرية في المباني
للأسلاك الداخلية للمستخدمين في FTTH
