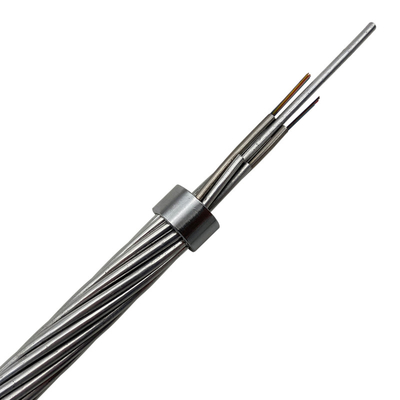

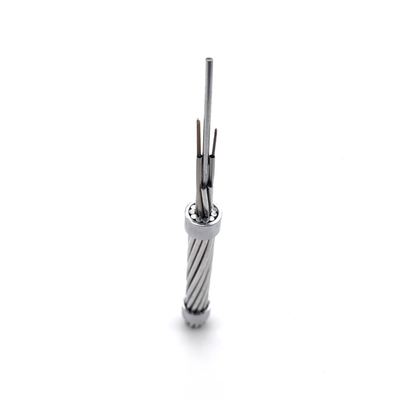

36 كابل ألياف ضوئية OPGW كابل اتصالات ذاتي الدعم
وصف المنتج

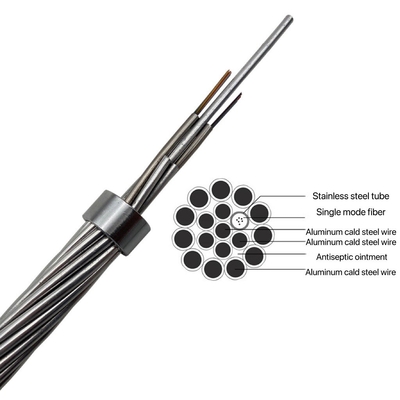

نوع أنبوب فضفاض مركزي
يتم حماية الألياف بواسطة أنبوب من الفولاذ المقاوم للصدأ مغلق ومقاوم للمياه مليء بالجيل الذي يحجب المياه أثناء التثبيت والتشغيل في البيئات القاسية.يمكن إضافة طبقة الألومنيوم الاختيارية على الأنابيبيقع الأنبوب البصري المقاوم للصدأ في مركز الكابل ويحيط به أسلاك صلبية مغلفة بالألومنيوم وأسلاك سبيكة الألومنيوم على شكل ترابيز.توفر هذه الأسلاك المعدنية قوة ميكانيكية لتحمل ظروف التثبيت والتشغيل الصعبة مع التحكم في ارتفاع درجة الحرارة خلال ظروف الدائرة القصيرة.
أنبوب متعدد فضفاض
نوع أنبوب فضفاض متعدد
يتم وضع الألياف بشكل فضفاض في أنبوب من الفولاذ المقاوم للصدأ مغلق ومقاوم للماء مليء بالجيل الذي يحجب الماء.العديد من الأنابيب البصرية الفولاذ المقاوم للصدأ هي المتداخلة في الطبقة الداخلية من الكابلهذا التصميم متعدد الأنابيب فضفاضة مناسبة لعدد الألياف تتجاوز 48، مع الحد الأقصى لعدد 144. يمكن أن تلبي متطلبات السعرات العالية الصليب والتيار.
التطبيق
سلك الأرض المركب للألياف البصرية (OPGW) يخدم غرضًا مزدوجًا كأسلاك أرضية وكابلات اتصالات ، مما يجعله مثاليًا للتركيب على خطوط كهرباء جديدة ،خطوط عالية الجهد العادية والإضافيةكما يمكن أن يحل محل الأسلاك الأرضية التقليدية على خطوط الكهرباء القديمة لتعزيز قدرات الاتصال بالألياف وتوفير مقاومة البرق.يتم استخدام كابلات OPGW بشكل رئيسي في خطوط الكهرباء فوق 110KV، مع امتدادات أطول تتجاوز عادةً 250 مترًا. تقتصر تطبيقاتها على انقطاع الكهرباء والمخاوف الأمنية وعوامل أخرى ، وتستخدم في الغالب على خطوط جديدة في 500 كيلو فولت ، 220 كيلو فولت ،وأنظمة 110 كيلو فولت.
الخصائص
يحتوي الكابل على ما يصل إلى 144 ألياف ويكون تقريباً بنفس قطر ووزن سلك أرضي آخر ، مما يقلل من الحمل الإضافي على البرج مع توفير قوة سحب عالية.يتم حماية الألياف بواسطة أنابيب الفولاذ المقاوم للصدأ وتكنولوجيا التشنج الممتازة تسمح لهم بالتحرك بحرية داخل الأنابيبهذا التصميم يوفر أيضاً أماناً ممتازاً ومقاومة جيدة للرصاصوتوفر صناعة SST المتشابكة مجموعة واسعة من التركيبات للقيادة الكهربائية وقوة الشد الميكانيكية.
الألياف و LأوسTأوبي جتعريف
يجب أن تتوافق الألياف الفردية والأنبوبات الفارغة مع معيار TIA/EIA-598-A واستخدام رمز اللون المحدد أدناه.
أنبوب فولاذي 1 (ألياف رقم 1-12): الألياف البصرية ذات الوضع الواحد (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
أنبوب فولاذي 2 (ألياف رقم 13-24): الألياف البصرية ذات الوضع الواحد (SM)
تعقب أسود واحد (50 ملم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذ 3 (ألياف رقم 25-36): الألياف البصرية ذات الوضع الواحد (SM)
واحد من العلامات السوداء (100 ملم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 4 (ألياف رقم 37-48): الألياف البصرية ذات الوضع الواحد (SM)
جهاز تعقب أسود واحد (150 ملم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
التعبئةSالظهور

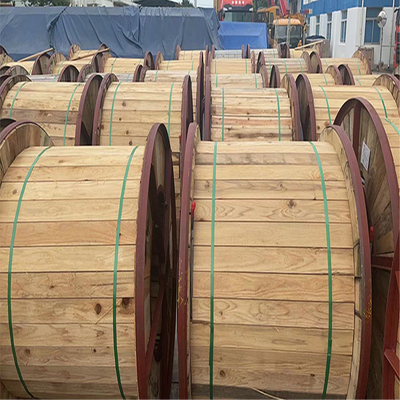

التعبئة والشحنالدفع
