تستخدم أنظمة ABC لنقل الكهرباء في شبكات الطاقة في المدن.يعملون عند فولتات تصل إلى 600/1000 فولت ويتم استخدامها بشكل أساسي لتوزيع الكهرباء الفائقة في مرحلة واحدة وثلاثة مراحل، فضلا عن أغراض أخرى. يمكن أن تعمل في نطاق درجة حرارة مستقرة من -10 °C إلى 80 °C،وهي اقتصادية بسبب خصائصها الكهربائية الجيدة وتكلفة أقل مقارنة بكابلات النحاسوهي مرنة، مما يجعلها سهلة التثبيت والاستخدام في تطبيقات مختلفة. أنظمة ABC آمنة للاستخدام لأنها تمنع الدوائر القصيرة الكهربائية ومخاطر الحريق المحتملة.فهي متينة ويمكن أن تتحمل التعرض لأشعة فوق البنفسجية والرطوبةو أيضاً مقاومة للتآكل.أنظمة ABC لديها نهاية جميلة ويمكن أن تتكيف مع الخصائص الفيزيائية والمتطلبات الكهربائية للسوق والبيئة الأفريقية.
المواصفات
|

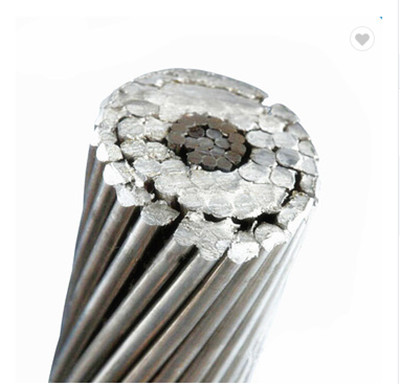

الهيكل التقني للموصي
|
الوحدة
|
القيمة
|
||
|

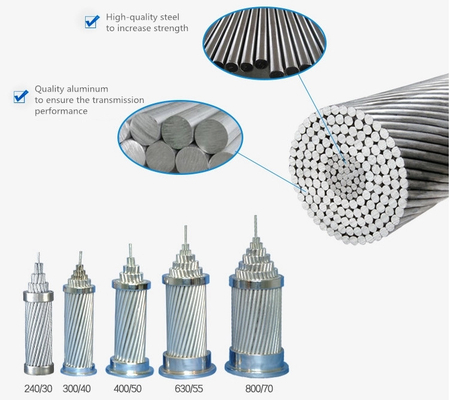

الهيكل |
المركز: سلك فولاذي
|
الرقم/ملم |
نصف.0
|
|
|
الطبقة 1: أسلاك الفولاذ
|
ستة ونصف0
|
|||
|
الطبقة 2: أسلاك الألومنيوم
|
عشرة ونصف57
|
|||
|
الطبقة الثالثة: أسلاك الألومنيوم
|
16/257
|
|||
|
المعيار
|
/
|
GB/T1179/IEC 61089/ASTM B232 / B232M-2009 / B498
|
||
|
اتجاه الشبكة في الطبقة الخارجية
|
التوجيه
|
اليد اليمنى
|
||
|
قطر الموصل
|
ملم
|
16.28±1%
|
||
|
القطع العرضي
|
ملم2
|
156.8±1%
|
||
|
وزن الموصل
|
كغ/كيلومتر
|
547.8±1%
|
||
|
المقاومة الشعبية للشد
|
kN
|
52
|
||
|
نموذج المرونة
|
الـ GPa
|
73.9
|
||
|
معامل التوسع الخطي
|
10-6/C
|
18.9
|
||
|
أقصى مقاومة مشتركة عند 20 درجة مئوية
|
أوم/قدم
|
0.637
|
||
|
نسبة التركيب |
طبقة الألومنيوم
|
أوقات |
16 سلك طبقة 10-14
10 أسلاك طبقة 10-16 |
|
|
طبقة فولاذية
|
طبقة 6 أسلاك 18-30
|
|||
|
خصائص أسلاك الألومنيوم (قبل التقطيع)
|
الوحدة
|
القيمة
|
|
القطر والتسامح
|
ملم
|
2.57±0.03
|
|
أقصى قوة سحب
|
MPa
|
175
|
|
الحد الأدنى للمطول عند 250 مم
|
%
|
1.7
|
|
المقاومة القصوى عند 20 درجة مئوية
|
Ω·mm2/m
|
0.028172
|
|
خصائص الأسلاك الصلبة (قبل التشنج)
|
الوحدة
|
القيمة
|
|
القطر والتسامح
|
ملم
|
2.0±002
|
|
أقصى قوة سحب
|
MPa
|
1410
|
|
الحد الأدنى للتوتر عند إطالة 1٪
|
MPa
|
1280
|
|
الحد الأدنى للمطول عند 250 مم
|
%
|
3.5
|
|
فئة طلاء الزنك
|
/
|
الفئة A
|
|
جودة طلاء الزنك
|
غرام / ملم2
|
230
|
|
قطر الموصل
|
م م م
|
6.0
|
|
المقاومة الشعبية للشد
|
KN
|
/
|
التعبئة والشحن
التغليف القياسي: طبول خشبية 2000m إلى 6000m / طبول أو غير ذلك مطلوب.
