الـالمواصفات التقنية للكابلات الضوئية
البصريةالألياف السمات
الخصائص البصرية والهندسية والميكانيكية والبيئية لـ ITU-T G.652يجب أن تكون الألياف البصرية وفقاً للجدول التالي:
| السمات | القيم المحددة | الوحدات | ||
| الخصائص البصرية | ||||
| قطر الحقل في الوضع | عند 1310nm | 9.1±0.5 | μm | |
| عند 1550nm | 10.3 ± 0.7 | ملم | ||
| معامل التخفيف | عند 1310nm | ≤0.36 | dB/km | |
| عند 1550nm | ≤0.23 | dB/km | ||
| عدم توحيد الضعف | ≤0.05 | ديسيبل | ||
| طول موجة التشتت الصفر (λ0) | 1300 ¥1324 | nm | ||
| منحدر التشتت القصوى (S)0ماكس) | ≤0.092 | ps/(nm2·km) | ||
| معامل التشتت في وضع الاستقطاب ((PMDق) | ≤0.2 |  |
||
| طول الموجة الحد (λ)سي سي) | ≤1260 | nm | ||
| معامل التشتت | 12881339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| مؤشر الكسر الفعلي للمجموعة (Nإف) | عند 1310nm | 1.466 | - نعم - | |
| عند 1550nm | 1.467 | - نعم - | ||
| الخصائص الهندسية | ||||
| قطر الغطاء | 125.0±10 | μm | ||
| غير دائرية الغطاء | ≤1.0 | % | ||
| قطر الطلاء | 245.0±100 | μm | ||
| خطأ تركيزية الطلاء | ≤120 | μm | ||
| غير دائرية الطلاء | ≤60 | % | ||
| خطأ تركيزية غطاء القلب | ≤0.8 | μm | ||
| خطأ تركيزية الغطاء / الطلاء | ≤120 | μm | ||
| الخصائص الميكانيكية | ||||
| كيرلينغ | ≥4 | م | ||
| ضغط الدليل | ≥0.69 | الـ GPa | ||
| قوة شريط الطلاء | متوسط القيمة | 1.0-50 | ن | |
| القيمة القصوى | 1.3-8.9 | ن | ||
| خسارة الانحناء الكبرى | 60 ملم، 100 دائرة، في 1550nm | ≤0.05 | ديسيبل | |
| ف32ملم، 1 دائرة، في 1550nm | ≤0.05 | ديسيبل | ||
السماتمنكابل
بناء الكابلات وأرامتر

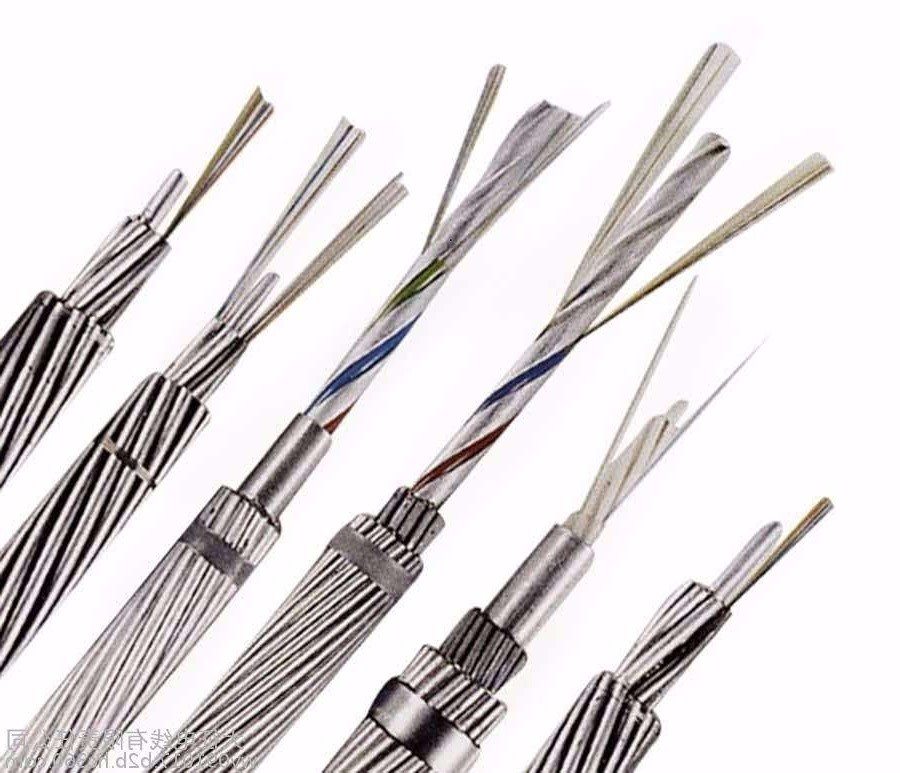

سلك الأرض العلوي مصنوع من سلك الفولاذ المقوى بالألومنيوم وأنبوب الفولاذ المقاوم للصدأ يحتوي على ألياف بصرية.
القطع العرضي لـ OPGW
| الهيكل | المواد | لا، لا، لا | قطر المادة | ||
| الألياف | (جي)652. و | 48 | |||
| المركز | 20% أسلاك AS | 1 | قطرها | 4.0 ملم | |
| الطبقة 1 | أنبوب SUS | 4 | قطرها | 4.0 ملم | |
| 20% أسلاك AS | 2 | قطرها | 4.0 ملم | ||
| الطبقة الثانية | 20% أسلاك AS | 12 | قطرها | 4.0 ملم | |
مواصفات OPGW
| البنود | البيانات التقنية | ||
| متشنجة | النواة، الطبقة الأولى، الطبقة الثانية | ||
| اتجاه الشبكة | الطبقة الخارجية هي اليد اليمنى | ||
| قطر الكابل (اسمية) | 20.0 ملم | ||
| وزن الكابل (تقريبًا) | 1365kg/km | ||
| القسم العرضي الداعم | أسلاك AS | 188.5ملم2 | |
| المقاومة الشائكة (RTS) | 205kN | ||
| وحدة المرونة (E-Modulus) | 162.0kN/mm2 | ||
| معامل الطول الحراري | 13.0 × 10-6/ ك | ||
| الحد الأقصى لتوتر العمل (40٪ RTS) | 82.0kN | ||
| الإجهاد اليومي ((EDS)) ((18٪ ٪ 25٪ RTS)) | 36.9~51.25kN | ||
| مقاومة التيار المباشر عند 20 درجة مئوية | 0.442 أوم/كيلومتر | ||
| التيار الزمني القصير (1.0s، 40°C~200°C) | 13.62kA | ||
| الطاقة الحالية قصيرة الأجل I2t | 185.4kA2s | ||
| الحد الأدنى لقطر الانحناء | التثبيت | 30 مرة من قطر الكابل | |
| العملية | 15 مرة من قطر الكابل | ||
| نطاق الحرارة | التثبيت | -10°C~+60°C | |
| التخزين والشحن | -40°C~+60°C | ||
| العملية | -40°C~+80°C | ||
Fإيبير و(ل)أوسTأوبي جالرائحةأناالتسمية
يجب أن تتوافق الألياف الفردية والأنبوبات الفارغة مع المعيار TIA/EIA-598-A وترتيب الألوان كما هو موضح أدناه.
أنبوب فولاذي 1 (ألياف رقم 1-12): الألياف البصرية ذات الوضع الواحد (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
أنبوب فولاذي 2 (ألياف رقم 13-24): الألياف البصرية ذات الوضع الواحد (SM)
تعقب أسود واحد (50 ملم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذ 3 (ألياف رقم 25-36): الألياف البصرية ذات الوضع الواحد (SM)
واحد من العلامات السوداء (100 ملم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 4 (ألياف رقم 37-48): الألياف البصرية ذات الوضع الواحد (SM)
جهاز تعقب أسود واحد (150 ملم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
التعبئةSالظهور
يجب أن تكون OPGW ملفوفة بإحكام وبشكل متساوٍ على ملفوفة قوية من الحديد الخشبي تتوافق مع ANSI/AA 53-1981 أو ما يعادلها.يجب أن يتم تأخير الملف بالدبابيس الصلبة من الحديد الخشبي لمنع OPGW من التلف في الشحن العادي، عمليات التعامل والتخزين والحبال.
رسومة المكعب
وفقا لطول الكابل، ونحن نختار مختلف أنواع البكر (د، د، ب، و1، و2) لتحميل الكابل.
بيئية وشهادة
الامتثال الكامل لنظام ISO14001 و RoHS و OHSAS18001
توصيات التثبيت
إجراءات التثبيت:
يوصى باستخدام IEEE Std 524-1992 والإجراءات الموصى بها من شركتنا لتركيب OPGW.
