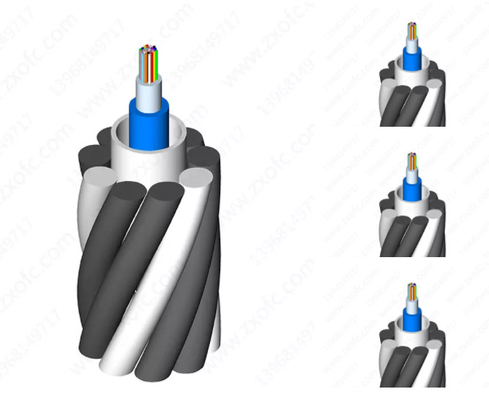

OPGW سلك الهواء 24/48 النواة كابل أوفغو الألياف الضوئية النمط الواحد G652D
نوع أنبوب فضفاض مركزي
يتم وضع الألياف بشكل فضفاض في أنبوب من الفولاذ المقاوم للصدأ مغلق ومقاوم للمياه مليء بالجيل الذي يحجب المياه.هذا الأنبوب يوفر الحماية للألياف أثناء التثبيت والتشغيل في ظل ظروف بيئية صعبةطبقة الألومنيوم فوق الأنبوب اختيارية. يقع الأنبوب البصري المقاوم للصدأ في وسط الكابل محميًا بطبقات واحدة أو متعددة من الفولاذ المطلي بالألومنيوم والأسلاك المزعجة بالألومنيوم.يتم تشكيل أسلاك الفولاذ المطلي بالألومنيوم على شكل ترابيزوي حول الوحدة البصرية لتوفير بنية صغيرةتوفر الأسلاك المعدنية قوة ميكانيكية لتحمل ظروف التثبيت والتشغيل الصعبة ، مع تحقيق الموصلات للسيطرة على ارتفاع درجة الحرارة خلال ظروف الدائرة القصيرة.

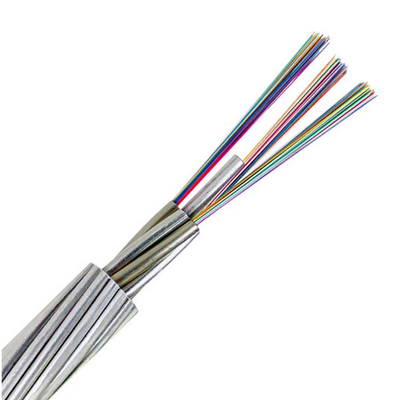

أنبوب متعدد فضفاض

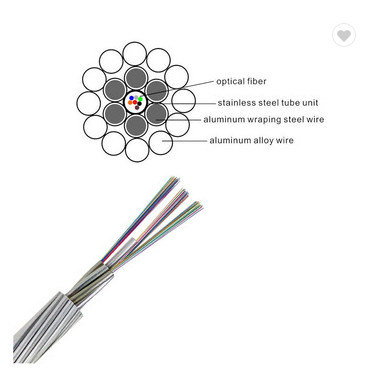

نوع أنبوب فضفاض متعدد
الألياف مغلقة في أنبوب مقاوم للماء من الفولاذ المقاوم للصدأ يحتوي على هلام منع الماء.تتكون الطبقة الداخلية للكابل القياسي متعدد الطبقات من أنابيب بصرية من الفولاذ المقاوم للصدأ اثنين أو ثلاثة التي يتم تشغيلها على شكل طائرات هليكليةأنواع الأنابيب المفتوحة المتعددة مناسبة لمتطلبات عدد الألياف العالية (أكثر من 48 ألياف) بحد أقصى 144 ألياف.يمكن أن تلبي متطلبات القدرة الحالية الكبيرة والقطع العرضي واسعة.
التطبيق
تعمل OPGW كسياسة أرضية ونظام اتصالات على خطوط الكهرباء الجديدة ، وخاصة على خطوط التيار العادي والعالي للغاية.توفير إضافية الاتصالات الألياف وتقديم التيار الدائرة القصيرة ومقاومة البرق.
يتم استخدام كابلات OPGW في المقام الأول على خطوط 500 كيلو فولت و 220 كيلو فولت و 110 كيلو فولت. عادة ما يتم استخدامها في خطوط جديدة بسبب انقطاع الكهرباء والقيود الأمنية.وهي مناسبة بشكل أفضل لخطوط الجهد العالي فوق 110 كيلو فولت مع امتدادات طويلة (عادة ما تتجاوز 250 متر).
الخصائص
يمكن أن يستوعب الكابل ما يصل إلى 144 ألياف.
يحتوي الكابل على قطر ووزن تقريباً مماثلة لسلك أرضي آخر ، مما يضيف حمولة إضافية أقل إلى البرج مع توفير قوة سحب عالية.
يسمح استخدام تكنولوجيا ممتازة لقطع أنابيب الفولاذ المقاوم للصدأ للألياف بأن يكون لها طول ثانوي جيد ويسمح لها بالتحرك بحرية داخل الأنابيب ،الحفاظ على الألياف خالية من الإجهاد أثناء تعرض الكابل للإجهاد الطولي.
الألياف البصرية محمية بأنبوبات من الفولاذ المقاوم للصدأ.
الكابل يوفر أمانًا ممتازًا وله أداء جيد لمقاومة الرصاص.
يقدم تصميم ACSW و AAW و SST المتدفق مجموعة واسعة من مجموعات الموصلات الكهربائية وقوة الشد الميكانيكية.
الألياف و LأوسTأوبي جتعريف
يجب أن تتوافق الألياف الفردية والأنبوبات الفارغة مع المعيار TIA/EIA-598-A وتتبع رمز اللون كما هو محدد أدناه.
أنبوب فولاذي 1 (ألياف رقم 1-12): الألياف البصرية ذات الوضع الواحد (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
أنبوب فولاذي 2 (ألياف رقم 13-24): الألياف البصرية ذات الوضع الواحد (SM)
تعقب أسود واحد (50 ملم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذ 3 (ألياف رقم 25-36): الألياف البصرية ذات الوضع الواحد (SM)
واحد من العلامات السوداء (100 ملم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 4 (ألياف رقم 37-48): الألياف البصرية ذات الوضع الواحد (SM)
جهاز تعقب أسود واحد (150 ملم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
التعبئة والشحن
يجب أن تكون OPGW ملفوفة بإحكام وبشكل متساو على ملفوفة صلبة من الحديد الخشبي تتوافق مع معايير ANSI/AA 53-1981 أو معادلة.يجب أن يتم تعزيز البكرة بمسامير صلبة من الحديد الخشبي لضمان أن OPGW تبقى دون تلف أثناء الشحن العادي، عمليات التعامل والتخزين والحبل. يتم تضمين رسم للفكرة.
نحن نختار أنواع مختلفة من الملفات (د، د، ب، و1، و2) لحمل الكابل، بناء على طولها.
