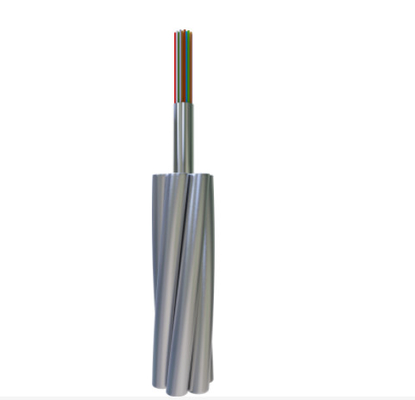

سلك الأرض العلوي المصنوع من الألياف البصرية (أنبوب واحد)
السمات
يتم توفير حماية ودعم الألياف الضوئية عن طريق أنابيب الفولاذ المقاوم للصدأ التي تمتلئ بالجيل الهيدروفوبيك.أداء السحب جيد. الأنابيب لديها قطر صغير ووزن خفيف، مما يؤدي إلى انخفاض الحمل الإضافي على البرج. الوحدة البصرية لديها طول فائض مناسب من الألياف،مما يسهل تجميعها.
|
|
التخفيف |
عرض النطاق |
وضع الاستقطاب التشتت |
|||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
الألياف الفردية |
قيمة الرابط التصميمي (M=20، Q=0.01%) |
|
| G652D | | | ≤0.35dB/km | ≤0.21dB/km | | | ≤0.20ps/km | ≤0.1ps/km |
| G655 | | | | ≤0.22dB/km | | | ≤0.20ps/km | ≤0.1ps/km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | | | ≥600MHz.km | ≥1200MHz.km | | |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | | | ≥200MHz.km | ≥600MHz.km | | |
البناءات والأداء
|
|
التصنيف |
المواد |
القيمة |
|
البناء |
الألياف البصرية | G652D/G655 الخ | 2 - 48 |
| أنبوب الحماية | أنابيب من الفولاذ المقاوم للصدأ | 1.5 - 6 ملم | |
| الخط المتعرج | أسلاك AS/أسلاك AA/Al Rod | 1.5 - 6 ملم | |
| أقصى قطر | 18ملم | ||
| القسم العرضي | 200 ملم مربع | ||
|
الخصائص |
وفقًا للمعايير مثل DL / T 832 ، IEC60794-4-10 ، IEEE1138 | ||
| أقصى قوة سحب (RTS) (kN) | 280 | ||
| أقصى قوة سحق ((N/100mm) | 2200 | ||
| الحد الأقصى لقدرة التيار القصير (40 درجة مئوية إلى 200 درجة مئوية) ((kA2s) | 100 | ||
| الحد الأدنى لقطر الانحناء (الديناميكي) | 20D | ||
| نصف قطر الانحناء (الستاتيكي) | 15D | ||
| أداء البيئة | التثبيت (°C) | -10 إلى +50 | |
| النقل والتشغيل (°C) | -40 إلى +65 | ||
ملاحظة: D هو قطر الكابل.
النوع المحدد والبيانات التقنية
|
لا، لا، لا |
البيانات التقنية |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
نوع المنتج |
نوع الهيكل |
الحد الأقصى من عدد الألياف |
قسم أسلاك AS |
قطرها (ملم) |
وزن الكابل |
قوة الشد المعدل (kN) |
20 درجة مئوية المقاومة (Ω/km) |
القدرة الحالية لفترة قصيرة (40-200°C kA2.s) |
|
| 1 | OPGW-24B1.3-40-[51][9] | 6/3.0/20AS، الوحدة البصرية 1/3.0 | 24 | ≈40 | 9.0 | ≤304 | ≥ 51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50-[58]؛11.5 | 6/3.2/20AS، الوحدة البصرية 1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥115 |
| 3 | OPGW-48B1.3-70- [77;24] | 6/3.8/20AS، الوحدة البصرية 1/3.8 | 48 | ≈ 70 | 11.4 | ≤475 | ≥ 77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS، الوحدة البصرية 1/3.8 | 48 | ≈ 70 | 11.4 | ≤340 | ≥ 42 | ≤0.70 | ≥38 |
أنواع الألياف الضوئية الأخرى والعدد، الأسلاك المتداخلة متوفرة عند الطلب.
خصائص الاختبار الميكانيكي والبيئي
|
البند |
طريقة الاختبار |
المتطلبات |
|---|---|---|
|
التوتر |
IEC 60794-1-2-E1 الحمل: حسب بنية الكابل طول العينة: لا يقل عن 10 أمتار، والطول المرتبط لا يقل عن 100 متر مدة: 1 دقيقة |
40٪RTS لا توجد ضغط إضافي للألياف ((0.01٪) ، لا توجد ضبابية إضافية (0.03dB). 60٪ RTS ضغط الألياف ≤0.25٪، الضعف الإضافي ≤0.05dB (لا يوجد تخفيف إضافي بعد الاختبار). |
|
سحق |
IEC 60794-1-2-E3 الحمل: حسب الجدول أعلاه، ثلاث نقاط |
الضعف الإضافي عند 1550nm ≤0.05dB / الألياف؛ لا ضرر في العناصر |
|
اختراق المياه |
IEC 60794-1-2-F5B الوقت: ساعة واحدة طول العينة: 0.5 متر ارتفاع المياه: 1 متر |
لا يوجد تسرب للمياه |
|
دورة الحرارة |
IEC 60794-1-2-F1 طول العينة: لا يقل عن 500 متر نطاق درجة الحرارة: -40 درجة مئوية إلى +65 درجة مئوية دورات: 2 وقت الاحتفاظ باختبار دراجة الحرارة: 12 ساعة |
يجب أن يكون التغير في معامل الضعف أقل من 0.1dB/km عند 1550nm. |
