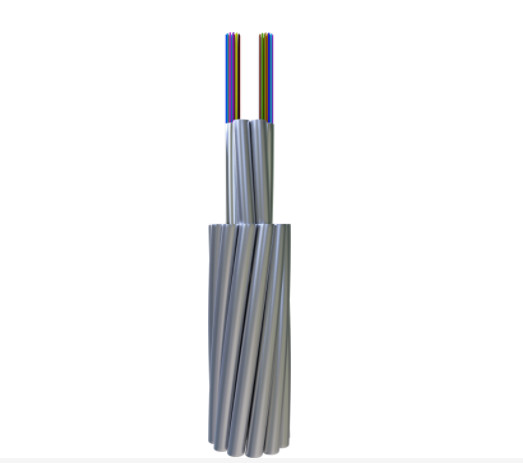

أسلاك الأرضية ذات الأنبوب المتعرج المصنوع من الألياف البصرية

OPGW هو سلك يحتوي على ألياف بصرية في الداخل ويحقق غرضين: كأس أرضي وللاتصال. يستخدم بشكل رئيسي لخطوط الاتصال التي هي 110KV ، 220KV ، 500KV ، 750KV ،و نفقات عامة جديدة.

السمات

أنابيب الفولاذ المقاوم للصدأ مليئة بالجيل تحمي وتدعم الألياف البصرية. الضبط الدقيق يضمن أداءً جيدًا في ظروف مختلفة. المزيد من الألياف تناسب الأنابيب الكبيرة.هذا يجعلها قوية وموثوقة مع خصائص كهربائية وميكانيكية جيدة.





	التخفيف				عرض النطاق		وضع الاستقطاب التشتت
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	الألياف الفردية	قيمة الرابط التصميمي (M=20، Q=0.01%)
G652D	‬‬	‬‬	≤0.35dB/km	≤0.21dB/km	‬‬	‬‬	≤0.20ps/km	≤0.1ps/km
G655	‬‬	‬‬	‬‬	≤0.22dB/km	‬‬	‬‬	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	‬‬	‬‬	≥600MHz.km	≥1200MHz.km	‬‬	‬‬
62.5/125μm	≤3.5dB/km	≤1.0dB/km	‬‬	‬‬	≥200MHz.km	≥600MHz.km	‬‬	‬‬

الأداء

	التصنيف	المواد	القيمة
البناء	الألياف البصرية	G652D/G655 الخ	2 - 144
	أنبوب الحماية	أنابيب من الفولاذ المقاوم للصدأ	1.5 - 6 ملم
	الخط المتعرج	أسلاك AS/أسلاك AA/Al Rod	1.5 - 6 ملم
	أقصى قطر		30ملم
	القسم العرضي		500ملم مربع
الخصائص	وفقًا للمعايير مثل DL / T 832 ، IEC60794-4-10 ، IEEE1138
	أقصى قوة سحب (RTS) (kN)		700
	أقصى قوة سحق ((N/100mm)		3000
	الحد الأقصى لقدرة التيار القصير (40 درجة مئوية إلى 200 درجة مئوية) ((kA2s)		2000
	الحد الأدنى لقطر الانحناء (الديناميكي)		20D
	نصف قطر الانحناء (الستاتيكي)		15D
أداء البيئة	التثبيت (°C)		-10 إلى +50
	النقل والتشغيل (°C)		-40 إلى +65

ملاحظة: D هو قطر الكابل.

النوع المحدد والبيانات التقنية

لا، لا، لا	البيانات التقنية
	نوع المنتج	نوع الهيكل	الحد الأقصى من الألياف العد	قسم أسلاك AS (ملي متر مربع)	قطرها (ملم)	وزن الكابل (kg/km)	قوة الشد المعدل (kN)	20 درجة مئوية المقاومة (Ω/km)	القدرة الحالية لفترة قصيرة (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS، الوحدة البصرية 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS، الوحدة البصرية 2/2.5	48	≈90	13.2	≤457	≥ 57	≤0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS، الوحدة البصرية 1/2.5	24	≈100	13.2	≤ 674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60؛74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS، الوحدة البصرية 1/2.5	24	≈100	13.2	≤ 479	≥60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS، الوحدة البصرية 1/2.5	24	≈ 110	14	≤760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS، الوحدة البصرية 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA، الوحدة البصرية 1/2.7	24	≈37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤0.40	≥95
8	OPGW-36B1.3-120- [145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≤582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120- [147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≤591	≥ 74	≤0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS، الوحدة البصرية 1/2.9	36	≈ 130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS، الوحدة البصرية 1/2.9	36	≈ 130	15.2	≤751	≥102	≤0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS، الوحدة البصرية 1/2.9	36	≈ 130	15.2	≤624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS، الوحدة البصرية 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115؛140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS، الوحدة البصرية 1/3.1	36	≈140	16.1	≤850	≥ 115	≤0.45	≥ 140
19	OPGW-36B1.3-145- [86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA، الوحدة البصرية 1/3.1	36	≈49 ≈96 ((AA)	16.1	≤611	≥ 86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS، الوحدة البصرية 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS، الوحدة البصرية 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS، الوحدة البصرية 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS، الوحدة البصرية 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS، الوحدة البصرية 2/3.2	72	≈150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS، الوحدة البصرية 1/3.4	48	≈ 170	17.6	≤1190	≥198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199؛156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS، الوحدة البصرية 2/35	72	≈ 170	18.2	≤1187	≥ 199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180-[211؛175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≤ 888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268].243.4	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS، الوحدة البصرية 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥2434

أنواع الألياف الضوئية الأخرى والعدد، الأسلاك المتداخلة متوفرة عند الطلب.

خصائص الاختبار الميكانيكي والبيئي

البند	طريقة الاختبار	المتطلبات
التوتر	IEC 60794-1-2-E1 الحمل: حسب بنية الكابل طول العينة: لا يقل عن 10 أمتار، والطول المرتبط لا يقل عن 100 متر مدة: 1 دقيقة	40٪RTS لا توجد ضغط إضافي للألياف ((0.01٪) ، لا توجد ضبابية إضافية (0.03dB). 60٪ RTS ضغط الألياف ≤0.25٪، الضعف الإضافي ≤0.05dB (لا يوجد تخفيف إضافي بعد الاختبار).
سحق	IEC 60794-1-2-E3 الحمل: وفقًا للجدول أعلاه ، ثلاث نقاط مدة: 10 دقيقة	الضعف الإضافي عند 1550nm ≤0.05dB / الألياف؛ لا ضرر في العناصر
اختراق المياه	IEC 60794-1-2-F5B الوقت: ساعة واحدة طول العينة: 0.5m ارتفاع المياه: 1 متر	لا يوجد تسرب للمياه
دورة الحرارة	IEC 60794-1-2-F1 طول العينة: لا يقل عن 500 متر نطاق درجة الحرارة: -40°C إلى +65°C دورات: 2 وقت الاحتفاظ باختبار دراجة الحرارة: 12 ساعة	يجب أن يكون التغير في معامل الضعف أقل من 0.1dB/km عند 1550nm.

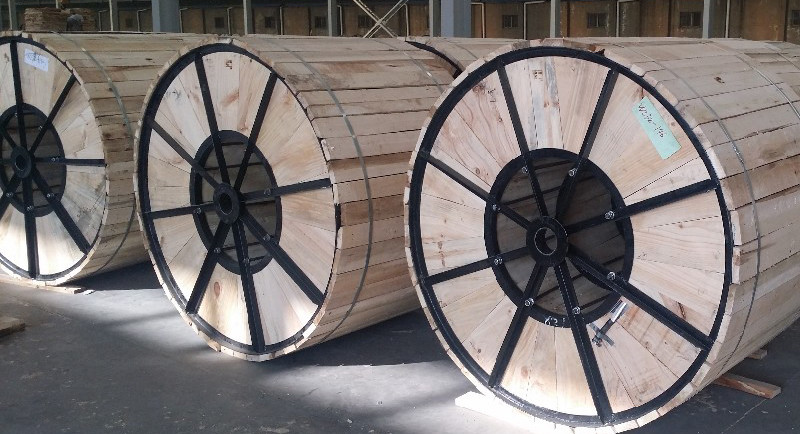

التعبئة والشحن
