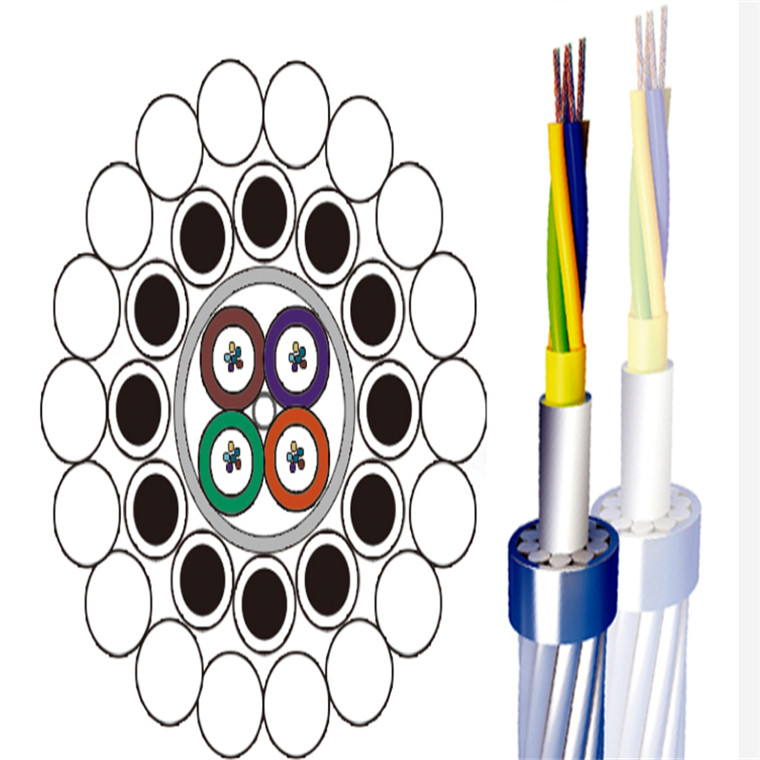

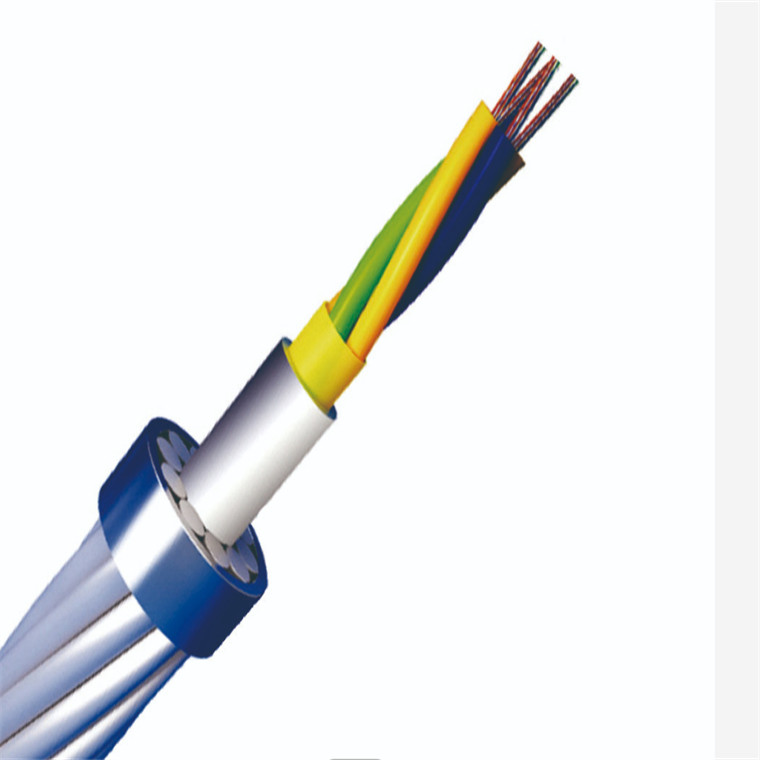

الأنبوب الفولاذي المغطى المركزي محاط بمفرده أو مزدوج طبقات من أسلاك الفولاذ المكسوة بالألمنيوم (ACS) أو مزيج أسلاك ACS و أسلاك سبائك الألومنيوم. يزيد تصميم أنبوب الفولاذ المقاوم للصدأ المغطى من المقطع العرضي لـ AL ، إلى الوصول إلى أداء أفضل للخطأ الحالي ومقاومة البرق. تنطبق على خط النقل الذي يتطلب قطرًا صغيرًا وخطأ كبير تيار.
• قطر كبير ، سعة ألياف كبيرة
• الهيكل مستقر والموثوقية عالية
• قدرة ممتازة ضد السعة الحالية للتيار الكهربائي القصير والجانبي
• يمكن أن يحصل تصميم التجديل الأمثل على الطول الزائد للألياف الضوئية الثانوية
• يمكن تصميم عدد الخيوط في طبقتين أو ثلاث طبقات
• تطابق مع الأسلاك الأرضية المشتركة
| بنية | الحد الأقصى لعدد الألياف | منطقة مقطعية | ضياء (مم) | الوزن (كجم / كم) | RTS (كيلو نيوتن) | مقاومة 20 درجة مئوية DC (O / كم) | 40-200 درجة مئوية السعة الحالية المسموح بها لدائرة قصر (KA2.S) | |
| OPGW-24B1.3-100- [118 ؛ 50] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈ 100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11 / 2.8 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-100- [60 ؛ 74] | 1 / 2.6 / 40AS + 5 / 2.5 / 40AS + | 24 | ≈ 100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11 / 2.8 / 40AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [133 ؛ 63] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10 / 3.2 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [140 ؛ 68] | 1 / 2.8 / 20AS + 5 / 2.7 / 20AS + | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11 / 3.05 / 20AS ، الوحدة 1 / 2.6 | ||||||||
| OPGW-24B1.3-110- [67 ؛ 95] | 1 / 2.9 / 20AS + 5 / 2.8 / 20AS + | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12 / 2.8 / AA ، الوحدة 1 / 2.7 | ≈74 (AA) |
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل منفصل من الحديد والخشب.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
A1: لدينا مصنع يقع في مدينة دونغقوان بمقاطعة قوانغدونغ ، الصين.
Q2: منذ متى وشركتك تفعل هذا؟
ج 2: أكثر من 20 عامًا ، نحن لا ننتج فقط كبلات الألياف الضوئية ولكن أيضًا ننتج الألياف الضوئية والأدوات ذات الصلة.
س3: ماذا عن جودة الكابل؟
A4: تمت الموافقة على مصنعنا من خلال نظام إدارة الجودة ISO9001 بما في ذلك شهادات STARF و CE و CPR و TLC في القائمة. لدينا سلسلة من المعدات والأدوات للتأكد من جودة موثوقة لمنتجاتنا.
س4: هل يمكنك إنتاج الكابلات حسب متطلباتنا؟
ج 6: بالطبع ، يمكننا توفير أنواع مختلفة من المنتجات وفقًا لمتطلباتك وبأسعار معقولة.
س5: هل تقبل طلب OEM وكم هو موك؟
A7: نعم ، نرحب ترحيبا حارا بطلب OEM الخاص بك. لتحقيق رضا العملاء ، نحن نقبل عينة من أجل ، حتى قطعة واحدة.
