الهواء في الهواء الطلق 4 النوى GYFXTY PE سترة FRP Messenger سلك الألياف الضوئية مع الألياف G652D

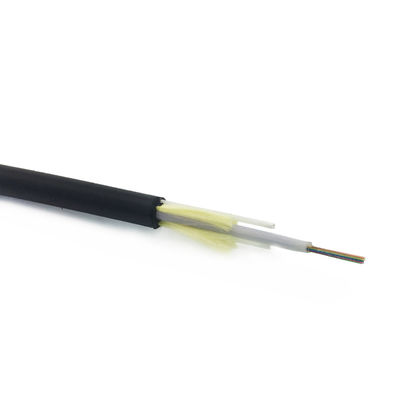

GYXFTYكبل الألياف الضوئية أحادي الوضع عبارة عن كبلات عازلة غير معدنية تستخدم في نظام نقل الطاقة ومناطق الرعد المفرطة والمرتفعةواجهة كهرومغناطيسية.أنابيب الكابلات ، المملوءة بمركب التعبئة ، يوجد أنبوب مركزي فضفاض ، وعضو متوازٍ من FRP.الكابل مكتمل بغمد PE.تتوفر كابلات GYXFTY من نواة إلى 12 نواة.يتم استخدامه في منطقة الجهد العالي للتطبيقات الجوية أو مجاري الهواء لمسافات طويلة
وظائف المنتج وميزاته

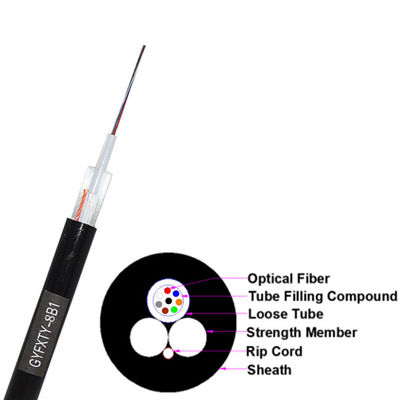

إن هيكل الكبل البصري لأنبوب الحزمة المركزية GYFXTY هو إدخال 250um من الألياف الضوئية في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء.يتم لف الأنبوب السائب بطبقة من خيوط الأراميد (صنع في الصين) بشكل طولي ، ويتم إضافة مادة مانعة للماء بين خيوط الأراميد والأنبوب الفضفاض لضمان انضغاط الكابل البصري وحجب الماء الطولي.يتم وضع اثنين من فولاذ FRP المتوازيين على كلا الجانبين ويتم بثق غلاف البولي إيثيلين في كابل.
تحديد
|
ماركة
|
TW-SCIE
|
|
نوع الألياف الضوئية
|
وضع فردي G652D
|
|
سترة المواد
|
PE
|
|
عدد الألياف
|
4
|
|
لون السترة
|
أسود
|
|
عضو قوة
|
2 موازية FRP
|
|
قطر الكابل
|
6.0 ملم
|
|
طول
|
2000 متر لكل لفة أو حسب الطلب
|
|
الوزن الإجمالي
|
35 كجم
|
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) | 1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين | 1310 نانومتر 1383 نانومتر 1550 نانومتر |
<0.35 <0.35 <0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت | 1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) | 1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | > 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء | متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
