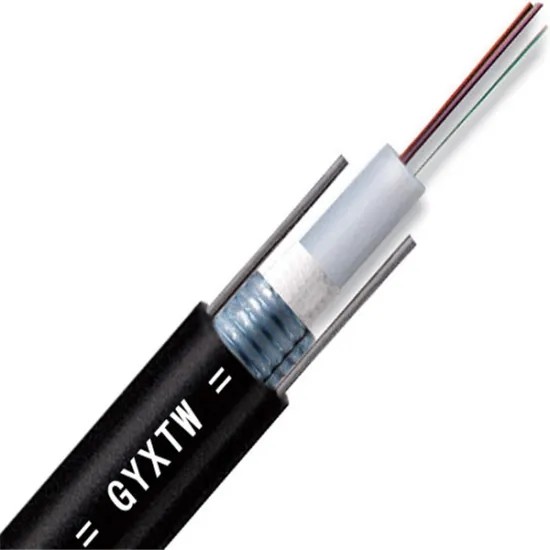

وصف:
1. أنبوب واحد مملوء بالهلام يحتوي على ألياف تصل إلى 24
2. شريط مقاوم للماء بين الشريط الفولاذي والأنبوب السائب مع مركب الهلام.
3. شريط فولاذي مموج مزدوج مطلي بـ PE تحت غلاف PE.
4. سلك فولاذي مزدوج متوازي كعضو قوة.
5. هيكل مدمج ، وخفيف الوزن ، وشريط فولاذي مدرع بطبقة مقاومة للماء ممتازة ، ورطوبة جيدة.
المواصفات العامة:
| نوع الكابل | كابل الألياف البصرية ذو الأنبوب الفضفاض GYXTW |
| نوع الألياف | SM G.652D |
| تطبيق | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | جوي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 درجة مئوية إلى 70 درجة مئوية |
مواصفات الألياف:
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| مميزات | شروط | القيم المحددة | الوحدات |
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) | 1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين | 1310 نانومتر 1383 نانومتر 1550 نانومتر |
<0.35 <0.35 <0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت | 1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) | 1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | > 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء | متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معامل القابلية للتآكل الديناميكي للضغط (nد القيمة) | ≥20 | ||
عرض التعبئة: 1-4 كم / لفة في برميل خشبي

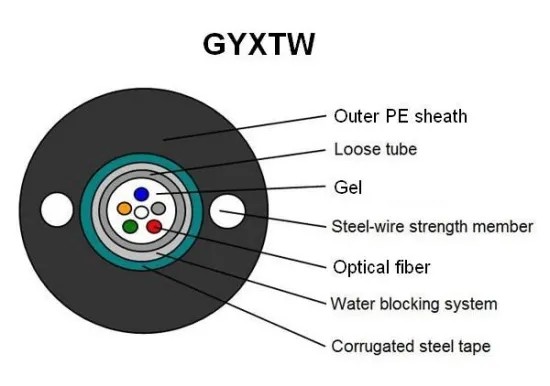

هيكل الكابل:
