وصف:

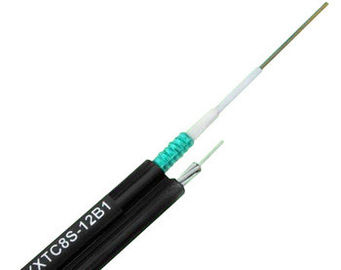

GYXTC8S عبارة عن كبل ضوئي ذو دعم جوي ذاتي الشكل 8 للاتصال الخارجي لعضو ذو قوة معدنية في هيكل الأنبوب المركزي المملوء بالهلام ، مع غلاف مصفح بالفولاذ والبولي إيثيلين.
يتكون عضو القوة المعدنية من أسلاك مجدولة ، والجزء الداعم مكتمل بغمد من البولي إيثيلين (PE) ليكون على شكل هيكل 8.الشريط الفولاذي المموج المدرع والغمد الخارجي PE يوفران مقاومة السحق ومقاومة طلقات البندقية.يضمن هيكل التأثير أداءً ميكانيكيًا وبيئيًا ممتازًا.
يتوفر كل من نوع الوضع الفردي وأنواع الوسائط المتعددة.يمكن تخصيص أطوال وأرقام ألياف مختلفة وفقًا لمتطلبات العملاء.
بنية:
ميزة:
تخصيص:
|
المعايير الفنية
|
||||||||
|
نوع الكابل
|
عدد الألياف
|
قطر الكابل (مم)
|
وزن الكابل (كجم / كم)
|
دعم المواصفات الأسلاك.
|
قطر الاتصال
|
قوة الشد
طويل / قصير المدى (N) |
مقاومة السحق
طويل / قصير المدى (N / 100mm) |
الانحناء الشعاع
ثابت / ديناميكي (مم) |
|
GYXTC8S
|
2 ~ 12
|
7.65 * 14.5
|
118
|
φ1.0mm * 7 سلك مجدول
|
H * W 3.0 * 2.5 مم
|
1000/2500
|
300/1000
|
80 د / 160 د
|
|
GYXTC8S
|
14-24
|
8.2 * 15.4
|
129
|
φ1.0mm * 7 سلك مجدول
|
H * W 3.0 * 2.5 مم
|
600/1500
|
300/1000
|
80 د / 160 د
|
|
درجة حرارة التخزين / التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
|
||||||||
|
|
|||||
|
الخصائص البصرية
|
|||||
|
|
ع 652
|
ع 655
|
50/125 ميكرومتر
|
62.5 / 125 ميكرومتر
|
|
|
توهين
(+ 20 ℃) |
@ 850nm
|
|
|
≤3.0 ديسيبل / كم
|
≤3.0 ديسيبل / كم
|
|
@ 1300 نانومتر
|
|
|
≤1.0 ديسيبل / كم
|
≤1.0 ديسيبل / كم
|
|
|
@ 1310 نانومتر
|
≤0.36 ديسيبل / كم
|
≤0.40 ديسيبل / كم
|
|
|
|
|
@ 1550nm
|
≤0.22 ديسيبل / كم
|
≤0.23 ديسيبل / كم
|
|
|
|
|
عرض النطاق
(الفئة أ) |
@ 850nm
|
|
|
≥500 ميغا هرتز · كم
|
≥200 ميغا هيرتز · كم
|
|
@ 1300 نانومتر
|
|
|
≥ 1000 ميغا هرتز · كم
|
≥600 ميغا هرتز · كم
|
|
|
الفتحة العددية
|
|
|
0.200 ± 0.015NA
|
0.275 ± 0.015NA
|
|
|
الطول الموجي لقطع الكابل λcc
|
≤1260 نانومتر
|
≤1480 نانومتر
|
|
|
|
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بأفراد المبيعات لدينا
لمزيد من المعلومات التفصيلية.
