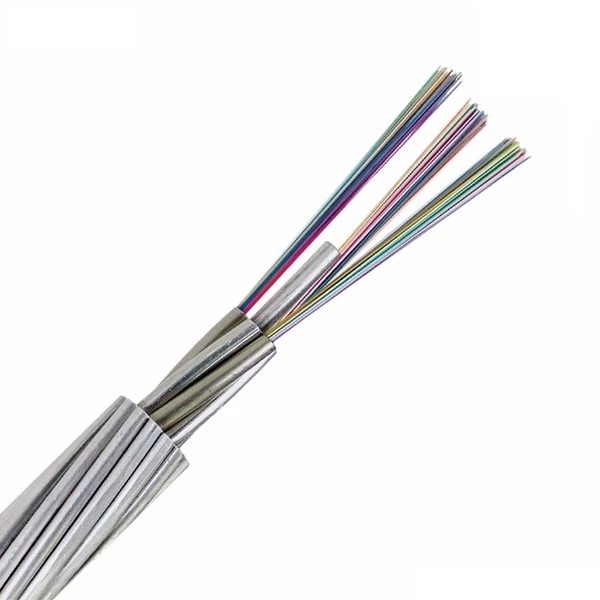

3 طبقة الذين تقطعت بهم السبل من الألياف البصرية OPGW الأسلاك الأرضية العلوية المركبة ACS
أنبوب الألمنيوم لكابل الألياف الضوئية OPGW محاط بطبقة مفردة أو مزدوجة من الفولاذ المغطى بالألمنيومأسلاك (ACS) أو مزيج أسلاك ACS وأسلاك سبائك الألومنيوم أسلاك الألمنيوم / أسلاك سبائك الألومنيوم الألياف البصرية.تتميز كبلات الألياف الضوئية المصنوعة من الألومنيوم بوظائف أداء الوظائف المزدوجة لموصلات الطور مع إمكانات الاتصال.
طلب
يستخدم الكبل البصري OPGW بشكل أساسي في خطوط مستوى الجهد 500KV و 220KV و 110KV.يتم استخدامه في الغالب على الخطوط الجديدة بسبب تأثير انقطاع التيار الكهربائي على الخط وسلامته.
الخصائص القابلة للتطبيق لـ OPGW هي:
(1) الخط ذو الجهد العالي الذي يتجاوز 110 كيلوفولت لديه مسافة تروس كبيرة (بشكل عام فوق 250 مترًا) ؛
(2) سهل الصيانة ، سهل حل مشكلة عبور الخط ، خصائصه الميكانيكية يمكن أن تلبي معبر الخط الكبير ؛
(3) الطبقة الخارجية لـ OPGW عبارة عن درع معدني ، ليس له أي تأثير على التآكل والتدهور الكهربائي عالي الجهد ؛
(4) يجب إيقاف تشغيل OPGW أثناء البناء ، وفقدان الطاقة كبير ، لذلك يجب استخدام OPGW في خطوط الجهد العالي الجديدة فوق 110 كيلو فولت ؛
تخصيص
| إجمالي عدد أنوية الألياف | 2-48 | |
| القطر الخارجي (مم) | 7.8 ملم ~ 8.5 ملم | |
| وزن الوحدة القصوى للكابل (كجم / كم) | 65+ | |
| قوة السحب المسموح بها (N) | طويل الأمد | 600 |
| المدى القصير | 1500 | |
| قوة السحق المسموح بها (N / 100mm) | طويل الأمد | 300 |
| المدى القصير | 1000 | |
| الحد الأدنى لنصف قطر الانحناء (مم) | ثابتة | 25 مرة من القطر الخارجي للكابل |
| متحرك | 20 مرة من القطر الخارجي للكابل | |
| تطبيق درجة الحرارة | -40 درجة مئوية -70 درجة مئوية | |

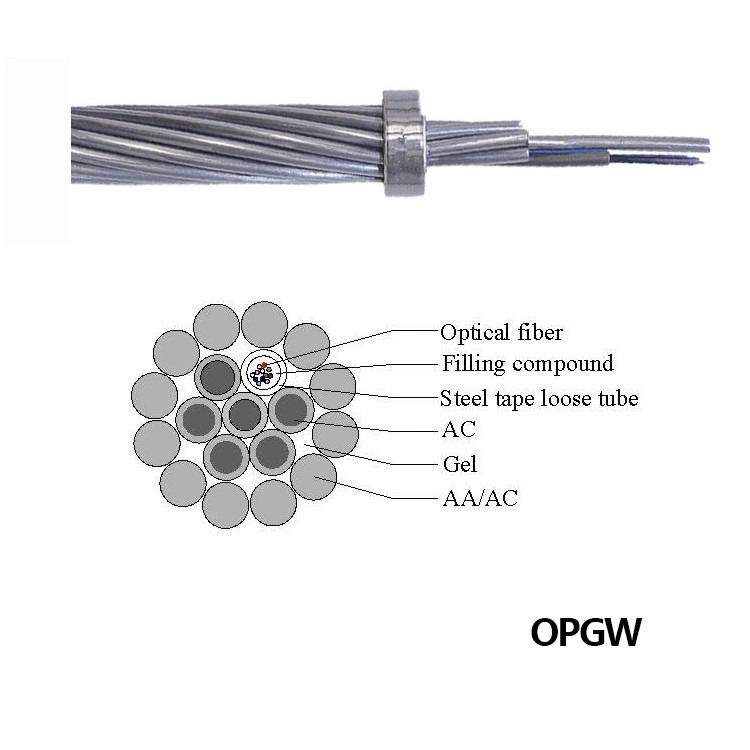

بناء
1.0 طبقة: الفولاذ المقاوم للصدأ.
الطبقة 2.1: 1 وحدة بصرية من الفولاذ المقاوم للصدأ وسلك فولاذي ملبس بالألمنيوم.
الطبقة 3.2: سلك فولاذي مغلف بالألمنيوم أو سلك من سبائك الألومنيوم.
تدحرجت بواسطة براميل خشبية خشبية.2000m إلى 6000m / drum أو غيرها من المطلوب.
