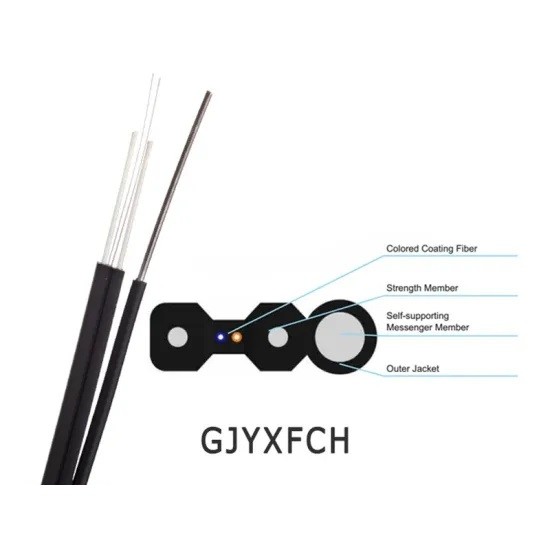

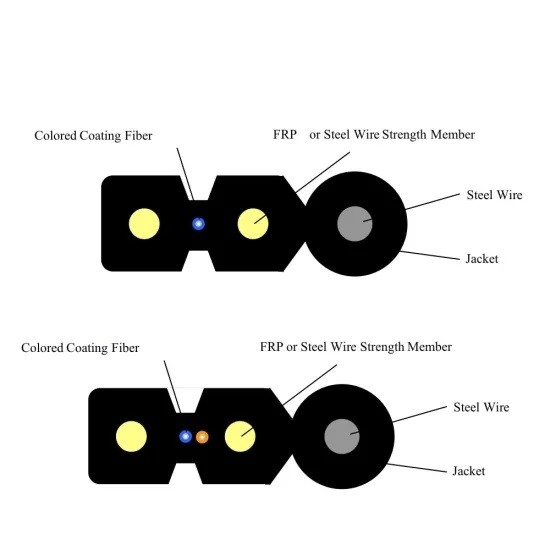

هيكل الكابلات
تصميم المقطع العرضي هو نوع ربطة عنق ، ويتكون من أسلاك فولاذية موازية كعناصر قوة ، مع G657A1 الألياف المرنة في الوسط.يمكن أن تكون الغطاء الخارجي مصنوعة من مادة PE أو LSZH، والرسول هو سلك الفولاذ 1.0 ملم.

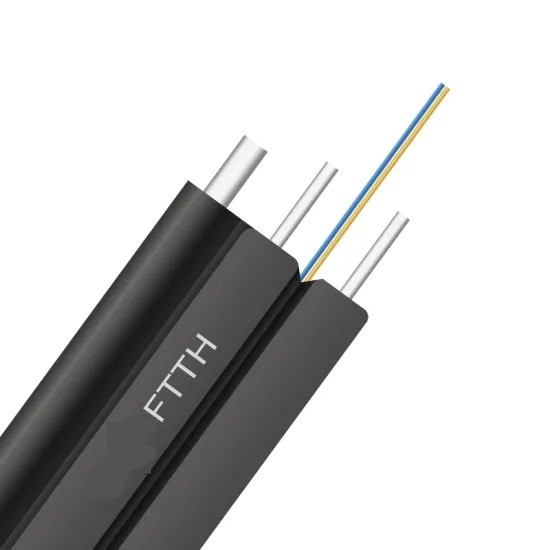

بناء المنتج
الألياف
ألياف ملونة بطول 250μm
البلاستيك المقوى بالألياف الزجاجية (FRP) أو الأسلاك الفولاذية
عضو يدعم نفسه
أسلاك الفولاذ
السترة الخارجية
مقاومة للأشعة فوق البنفسجية والشعلة
الخصائص
ضيقة، ناعمة، مرنة، وسهلة التثبيت.
التطبيقات
يستخدم هذا الكابل عادة ككابل الوصول في شبكات المباني الخارجية إلى المباني الداخلية للعملاء. يمكن استخدامه أيضًا ككابل الوصول للمباني في أنظمة توزيع المباني ،خاصةً للكابلات الهوائية للوصول إلى المنازل الداخلية أو الخارجية.
| نوع الألياف | التخفيف | الإطلاق الممتلئ النطاق الترددي | عرض النطاق الترددي النموذجي الفعال | طول وصلة Ethernet 10GB/S | نصف قطر الانحناء | |
| الشروط | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | |
| الوحدة | dB/km | dB/km | MHZ.km | MHZ.km | م | ملم |
| G652D | 0.36-022 | 16 | ||||
| G657A1 | 0.36-022 | 10 | ||||
| G657A2 | 0.36-022 | 7.5 | ||||
| 50/125 | 3.0/1.0 | ≥500/500 | 30 | |||
| 62.2/125 | 3.0/1.0 | ≥200/500 | 30 | |||
| OM3 | 3.0/1.0 | ≥ 1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 3.0/1.0 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 3.0/1.0 | ≥ 1500/500 | ≥2000 | ≥300 | 7.5 | |
| B1-OM4 | 3.0/1.0 | ≥3500/500 | ≥4700 | ≥550 | 7.5 | |
الهيكل والمواصفات التقنية
| عدد الألياف |
قطر الكابل (ملم) |
وزن الكابل (kg/km) |
قوة الشد (N/100mm) |
مقاومة السحق (N/100mm) |
|||
| قصيرة الأجل | على المدى الطويل | قصيرة الأجل | على المدى الطويل | ||||
| 1-4 | 5.2*2.0 | 18 | 600 | 300 | 2200 | 1000 | |
| 6-12 | 3.0*90 | 27 | 1200 | 600 | 1100 | 500 | |
ملاحظة
هذه الورقة المعلومات هي للمرجعية، يرجى الاتصال بنا لمزيد من التفاصيل.
يتكون قلب الكابل من ألياف طلاء ملونة قطرها 250 ميكرومتر.
خصائص السحب والسحق للأسلاك تتوافق مع القيم المحددة في الجدول عند استخدام عناصر قوة FRP والصلب.
