GJXFH FTTH
كبل داخلي بسيط من نوع القوس متعدد النواة أحادي الوضع سلك إسقاط كابل LAN
يتم وضع ألياف الطلاء الملونة 250um في المركز.يتم وضع اثنين من البلاستيك المقوى بالألياف المتوازية (FRP)على الجانبين.الكابل مُجهز بغلاف LSZH الأسود أو الملون والمقاوم للهب.

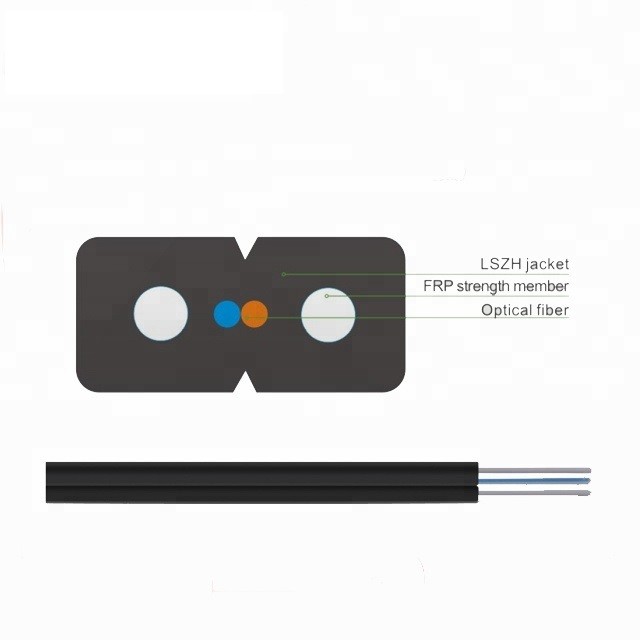

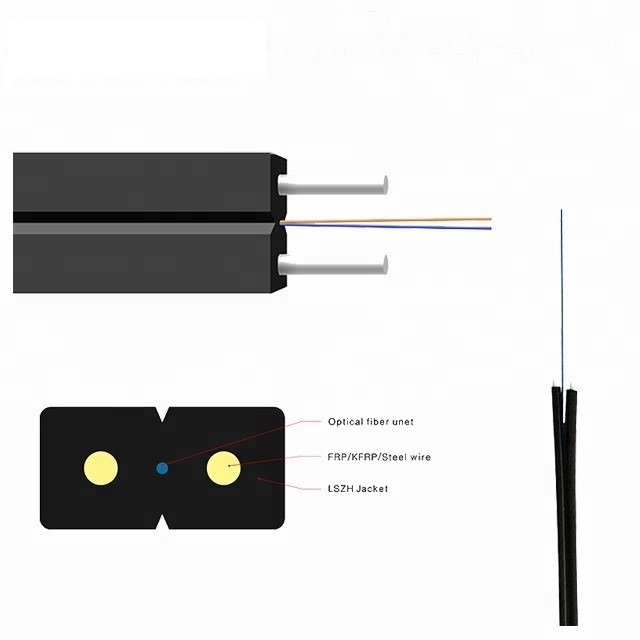

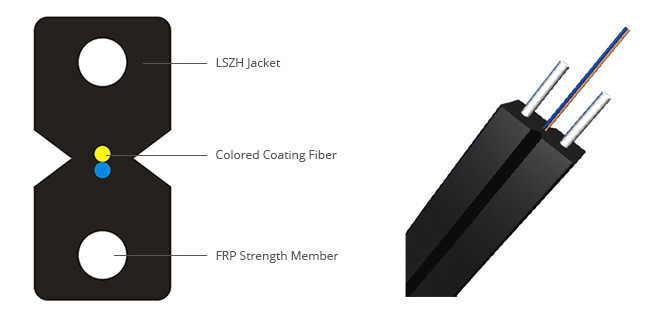

بنية:
ميزة:
1. ألياف بصرية خاصة مقاومة للانحناء ، توفر نطاق ترددي أكبر وتعزز أداء نقل الشبكة ؛
2. اثنان من التعزيزات المتوازية FRP تجعل الكابل البصري يتمتع بمقاومة جيدة للضغط ويحمي الألياف الضوئية.
3. يتميز الكابل الضوئي بهيكل بسيط وخفيف الوزن وعملي قوي.
4. تصميم فريد للأخدود ، سهل التقشير ، سهل التوصيل ، يبسط التركيب والصيانة ؛
5. غمد البولي إيثيلين المثبط للهب الخالي من الهالوجين منخفض الدخان أو غلاف PVC المقاوم للهب ، حماية البيئة.
6. يمكن أن تتطابق مع مجموعة متنوعة من الموصلات في الموقع ، ويمكن أن تكون في نهاية الموقع.
7. بسبب النعومة والخفة ، يتم استخدام الكابل المُغلف على نطاق واسع في شبكة الوصول.الاسم العلمي للكابل المُغلف هو أن شبكة الوصول تستخدم فراشة لإدخال الكبل البصري ؛نظرًا لأن شكله عبارة عن فراشة ، يُطلق عليه أيضًا كبل بصري فراشة ، كبل بصري على شكل 8.
تخصيص:
المواصفات العامة
| نوع الكابل | FTTH (كابل إسقاط) |
| نوع الألياف | SM G657A1 / SM G657A2 |
| تطبيق | FTTH ، LAN |
| طرق التثبيت الموصى بها | جوي |
| بيئة | داخلي |
| نطاق درجة حرارة | -40 إلى 70 |
مواصفات الألياف
| نمط الألياف | وحدة |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| شرط | نانومتر | 1310/1550 | 1310/1550 | 1310/1550 | ||
| توهين | ديسيبل / كم | ≤0.36 / 0.23 | ≤0.35 / 0.21 | ≤0.35 / 0.21 | ||
| تشتت | 1310 نانومتر | Ps / (نانومتر * كم) | ≤18 | ≤18 | ≤18 | |
| 1550 نانومتر | Ps / (نانومتر * كم) | ≤22 | ≤22 | ≤22 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1312 ± 10 | 1312 ± 10 | 1300-1324 | ||
| منحدر تشتت صفري | ps / (nm² × Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| الحد الأقصى من الألياف الفردية PMD | [ملاحظة / √km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| قيمة ارتباط تصميم PMD | ps / (nm² × Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| الطول الموجي لقطع الألياف λc | نانومتر | 1180 ين ، 1330 | 1180 ين ، 1330 | 1180 ين ، 1330 | ||
| الطول الموجي لقطع الكابل λcc | نانومتر | ≤1260 | ..... | ..... | ||
| MFD | 1310 نانومتر | أم | 9.2 ± 0.4 | 9.0 ± 0.4 | 9.8 ± 0.4 | |
| 1550 نانومتر | أم | 10.4 ± 0.8 | 10.1 ± 0.5 | 9.8 ± 0.5 | ||
| الخطوة (يعني القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| مخالفات في طول الألياف وانقطاع النقطة | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| معامل فرق التبعثر المرتجع | ديسيبل / كم | ≤0.03 | ≤0.03 | ≤0.03 | ||
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ≤0.01 | ||
| قطر الكسوة | أم | 125.0 ± 0.1 | 124.8 ± 0.1 | 124.8 ± 0.1 | ||
| تكسية غير دائرية | ٪ | ≤1.0 | ≤0.7 | ≤0.7 | ||
| قطر الطلاء | أم | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| طلاء / خطأ متركز خطأ | أم | ≤12.0 | ≤12.0 | ≤12.0 | ||
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ||
| خطأ تركيز اللب / الكسوة | أم | ≤0.6 | ≤0.5 | ≤0.5 | ||
| حليقة (نصف قطر) | أم | ≥4 | ≥4 | ≥4 | ||
تحديد اللون القياسي للألياف
| لا. | 1 | 2 | 3 | 4 |
| اللون | أزرق | البرتقالي | لون أخضر | بنى |
تصميم الكابلات
| غرض | وصف |
| نموذج رقم | GJXH / GJFXH |
| 1. عدد الألياف | 1 كور ، 2 كور ، 4 كور |
| 2. قطر الكابل | 3.0 * 2.0 مم |
| 3. وزن الكابل | 11.5 كلغ / 9.5 كلغ |
| 4. عضو القوة | |
| -مادة | فولاذ / فرب |
| -قطر الدائرة | 0.45 ملم |
| 5. الخارجي غمد | |
| -مادة | LSZH (أسود / أبيض) |
| 6. غمد بمناسبة | |
| - نوع الوسم | طباعة ليزر |
عضو قوة
عضو القوة مصنوع من الفولاذ أو FRP.يوفر شد للكابل.
غمد حماية الكابل من تسرب المياه.
الغلاف الخارجي
غمد LSZH مقذوف فوق الألياف.
تعليم غلاف الكابل
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
تطبيق:
1. تستخدم للأسلاك الداخلية ، المستخدمين النهائيين يستخدمون الكابلات مباشرة ؛
2. تستخدم لإدخال الكابلات الضوئية في المباني.
للأسلاك الداخلية للمستخدمين في FTTH.
