أنبوب فضفاض مجدول غير مدرع 2-144 الأساسية في الهواء الطلق الهواء وقناة الاتصالات كابل الألياف البصرية
بنية:

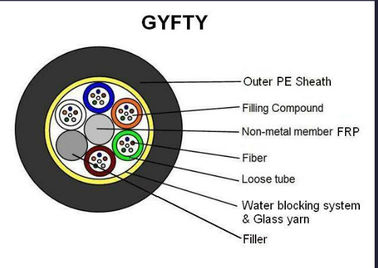

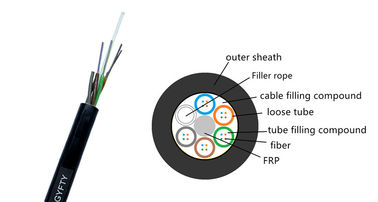

هيكل كابل GYFTY البصري عبارة عن ألياف ضوئية 250 ميكرون مغلفة في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ، والأنبوب السائب مملوء بمركب مقاوم للماء.
مركز قلب الكابل عبارة عن بلاستيك مقوى بالألياف الزجاجية (FRP).يتم لف الأنبوب السائب (وحبل الحشو) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير.تمتلئ الفجوات الموجودة في قلب الكابل بحشوات مانعة لتسرب المياه.تُبثق طبقة من الغلاف الداخلي من البولي إيثيلين خارج قلب الكابل لتشكيل الكابل.
● أنبوب فضفاض يحمي الألياف الضوئية المطلية مرة واحدة
● الأنبوب السائب ملتوي حول التعزيز
● التعزيز في وسط الكابل البصري
ميزة:
● اعتماد تقنية التواء الطبقة ثنائية الاتجاه "SZ"
● ملء مرهم سد المياه خطوة بخطوة ، وسد المياه من قسم كامل
● أحزمة الصلب (الألومنيوم) لها روابط موثوقة وقوة عالية ولا تتشقق عند الالتواء
● التحكم في طول الألياف مستقرة
● بعد تكوين الكبل ، يكون التوهين الإضافي للألياف الضوئية صفرًا تقريبًا ، ولا تتغير قيمة التشتت
● أداء بيئي ممتاز ، نطاق درجة الحرارة المطبق هو -10 ℃ ~ + 70 ℃
تخصيص:
المواصفات العامة
| نوع الكابل | لطيف |
| نوع الألياف | G652D |
| تطبيق | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | جوي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 إلى 70 |
2.2 مواصفات الألياف
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معامل القابلية للتآكل الديناميكي للضغط (nد القيمة) | ≥20 | ||
تطبيق:
مناسبة للطرق العلوية وخطوط الأنابيب والدفن المباشر وطرق التمديد الأخرى
