OPGW السلك الأرضي البصري 72 كابل الألياف البصرية الجوي الخارجي

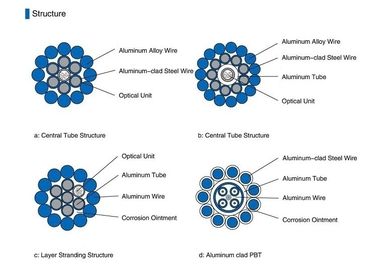

كبل OPGW هو نوع من هياكل الكابلات مركب من النقل البصري والأسلاك الأرضية العلوية لنقل الطاقة.تعمل في خط نقل الطاقة ككابل ألياف بصرية وسلك أرضي علوي يمكن أن يوفر الحماية من الصواعق وإجراء ماس كهربائى. تتكون OPGW من وحدة بصرية لأنبوب الفولاذ المقاوم للصدأ ، وسلك فولاذي مغلف بالألمنيوم ، وسلك سبائك الألومنيوم.لديها هيكل أنبوب فولاذي مقاوم للصدأ مركزي وهيكل تجديل الطبقة.يمكننا تصميم الهيكل وفقًا لظروف البيئة المختلفة ومتطلبات العملاء.
سمات
1.Large القطر ، كبير قدرة الألياف
2. الهيكل مستقر والموثوقية عالية
3.قدرة ممتازة ضد قدرة الدائرة القصيرة الجانبية والمعلقة
4 يمكن أن يحصل تصميم التجديل الأمثل على الطول الزائد للألياف الضوئية الثانوية
5 يمكن تصميم عدد الخيوط في طبقتين أو ثلاث طبقات
6. مباراة مع الأسلاك الأرضية المشتركة
Speicfication
| عدد الكابلات | القطر الخارجي (مم) | الوزن (كجم) | قوة الشد الدنيا المسموح بها (N) | الحد الأدنى المسموح به من حمل السحق (N / 100mm) | الحد الأدنى لنصف قطر الانحناء (مم) | درجة حرارة التخزين (درجة مئوية) | |||
| المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | ||||
| 72 | 13.5 | 160 | 1500 | 600 | 1000 | 300 | 20 د | 10 د | -40 ~ 70 |
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست ملحقًا للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
المعلمات الهيكلية
| طراز الكابل | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| عدد / قطر (مم) أنبوب الفولاذ المقاوم للصدأ | 1 / 3.5 | 2 / 2.4 | 2 / 2.6 | 2 / 2.8 | 1 / 3.0 |
| عدد / قطر سلك AL (مم) | 0 / 3.5 | 12 / 2.4 | 12 / 2.6 | 12 / 2.8 | 12 / 3.0 |
| عدد / قطر سلك ACS (مم) | 6 / 3.5 | 5 / 2.4 | 5 / 2.6 | 5 / 2.8 | 6 / 3.0 |
| قطر الكابل (مم) | 10.5 | 12.0 | 13.0 | 14.0 | 15.0 |
| RTS (كن) | 75 | 45 | 53 | 64 | 80 |
| وزن الكابل (كجم / كم) | 415 | 320 | 374 | 432 | 527 |
| مقاومة التيار المستمر (200C واط / كم) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| معامل المرونة (Gpa) | 162.0 | 96.1 | 95.9 | 95.6 | 97.8 |
| معامل التمدد الحراري الخطي (1 / × 10-6) | 12.6 | 17.8 | 17.8 | 17.8 | 17.2 |
| قدرة ماس كهربائى (kA²s) | 24.0 | 57.3 | 78.9 | 105.8 | 150.4 |
| الأعلى.درجة حرارة التشغيل (C) | 200 | 200 | 200 | 200 | 200 |
التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل منفصل من الحديد والخشب.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
