OPGW السلك الأرضي البصري 24 كور كابل الألياف البصرية الجوي الخارجي
الأنبوب الفولاذي المغطى المركزي محاط بمفرده أو مزدوج طبقات من أسلاك الألمنيوم المكسوة بالفولاذ (ACS) أو مزيج أسلاك ACS و أسلاك سبائك الألومنيوم. يزيد تصميم أنبوب الفولاذ المقاوم للصدأ المغطى من المقطع العرضي لـ AL ، إلى الوصول إلى أداء أفضل للخطأ الحالي ومقاومة البرق. تنطبق على خط النقل الذي يتطلب قطرًا صغيرًا وخطأ كبير حاضِر.
سمات
• قطر كبير ، سعة ألياف كبيرة
• الهيكل مستقر والموثوقية عالية
• قدرة ممتازة ضد السعة الحالية للدائرة القصيرة الجانبية والمعلقة
• يمكن أن يحصل تصميم التجديل الأمثل على الطول الزائد للألياف الضوئية الثانوية
• يمكن تصميم عدد الخيوط في طبقتين أو ثلاث طبقات
• تطابق مع الأسلاك الأرضية المشتركة
Speicfication
| بناء | الحد الأقصى لعدد الألياف | منطقة مقطعية | ضياء (مم) | الوزن (كجم / كم) | RTS (كيلو نيوتن) | مقاومة 20 درجة مئوية DC (O / كم) | 40-200 درجة مئوية السعة الحالية المسموح بها لدائرة قصر (KA2.S) | |
| OPGW-24B1.3-100- [118 ؛ 50] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈ 100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11 / 2.8 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-100- [60 ؛ 74] | 1 / 2.6 / 40AS + 5 / 2.5 / 40AS + | 24 | ≈ 100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11 / 2.8 / 40AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [133 ؛ 63] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10 / 3.2 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [140 ؛ 68] | 1 / 2.8 / 20AS + 5 / 2.7 / 20AS + | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11 / 3.05 / 20AS ، الوحدة 1 / 2.6 | ||||||||
| OPGW-24B1.3-110- [67 ؛ 95] | 1 / 2.9 / 20AS + 5 / 2.8 / 20AS + | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12 / 2.8 / AA ، الوحدة 1 / 2.7 | ≈74 (AA) |
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست ملحقًا للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.

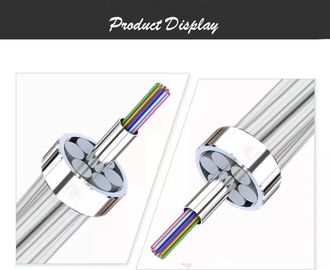

هيكل وصور المنتج
التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل منفصل من الحديد والخشب.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
