GYTY53
الاتصالات في الهواء الطلق هيكل كبير النواة مجاري الهواء المضادة للنمل واحد كابل الألياف الضوئية المدرعة
بناء:

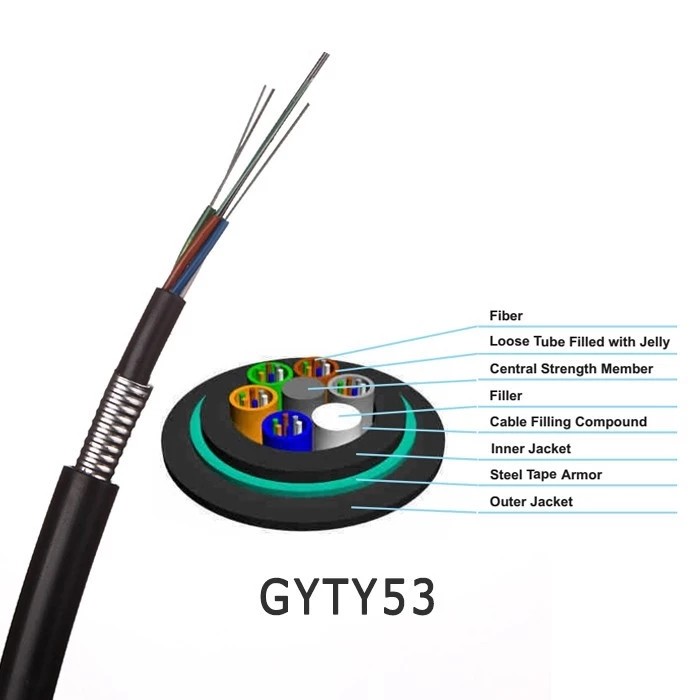

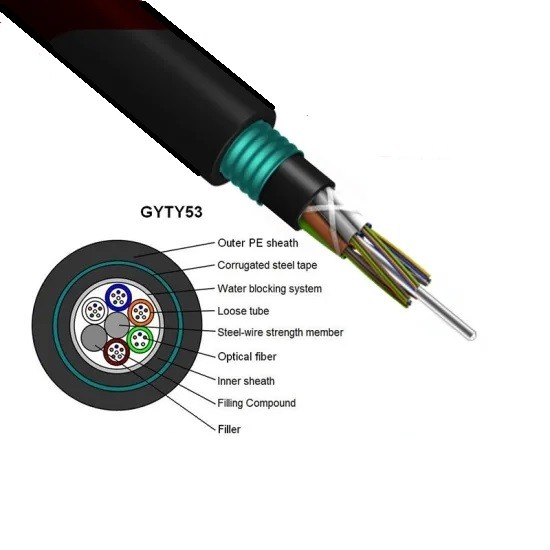

هيكل الكبل البصري GYTY53 هو أن الألياف الضوئية 250 ميكرون مغلفة في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ، وأنبوب فضفاض مملوء بمركب مقاوم للماء.مركز قلب الكابل هو نواة معدنية مقواة.بالنسبة لبعض كابلات الألياف الضوئية ، يجب بثق طبقة من البولي إيثيلين (PE) خارج القلب المعدني المقوى.يتم لف الأنبوب السائب (وحبل الحشو) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير ، ويتم ملء الفجوات الموجودة في قلب الكابل بحشوات مانعة لتسرب المياه.طبقة من غمد داخلي من البولي إيثيلين.يتم لف الشريط الفولاذي المطلي بالبلاستيك على الوجهين طوليًا ثم يتم بثقه بغمد البولي إيثيلين لتشكيل الكابلات.
ميزة:
● اعتماد تقنية التواء الطبقة ثنائية الاتجاه "SZ"
● تعبئة مرهم حجب الماء خطوة بخطوة ، مع منع الماء في قسم كامل
● الحزام الفولاذي (الألمنيوم) لديه ترابط موثوق مع الحافة ، وقوة عالية ، ولا يتشقق عند الالتواء
● التحكم في الطول الزائد للألياف المستقرة
● بعد تشكيل الكبل ، يكون التوهين الإضافي للألياف صفرًا تقريبًا ولا تتغير قيمة التشتت
● أداء بيئي ممتاز ، نطاق درجة الحرارة المطبق هو -10 ℃ ~ + 70 ℃
تخصيص:
| عدد الألياف | القطر الاسمي (مم) | الوزن الاسمي (كجم / كم) | الحد الأقصى من الألياف لكل أنبوب | الحد الأقصى لعدد (الأنابيب + الحشو) | حمل الشد المسموح به (N) |
السحق المسموح به مقاومة (N / 100mm) |
||
| المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |||||
| 2~36 | 13.2 | 197 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 38~72 | 13.8 | 217 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 14.6 | 262 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 98~120 | 16.0 | 302 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 122~144 | 17.6 | 347 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| > 144 | متاح بناء على طلب الزبون | |||||||
ملحوظة:
1. بالنسبة للكابلات المقاومة للهب ، يمكن تصنيع الغلاف الخارجي من مادة خالية من الهالوجين منخفضة الدخان (LSZH) ، والنوع هو GYTZS.
2. بناء على طلب الزبون ، يمكن تقديم الكابلات ذات الشريط الملون الطولي على الغلاف الخارجي.مزيد من التفاصيل ، يرجى الرجوع إلى سلسلة GYTA.
3. يمكن تصميم وتصنيع هيكل الكابلات الخاص بناء على طلب العميل.
مواصفات الألياف
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| مميزات | شروط | القيم المحددة | الوحدات |
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معامل القابلية للتآكل الديناميكي للضغط (nد القيمة) | ≥20 | ||
نحن ننتج ونختبر الكابلات التي تتوافق مع المعايير التالية
| الأداء الميكانيكي | |
| أقصى أداء للتوتر | IEC 60794–1-2-E |
| الأعلى.عملية التوتر | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| الاختبار الإنشائي | IEC-60793-1-20 |
| الأداء البيئي | |
| ركوب الدراجات في درجة الحرارة | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الإيداع |
IEC 60794-1-E14 |

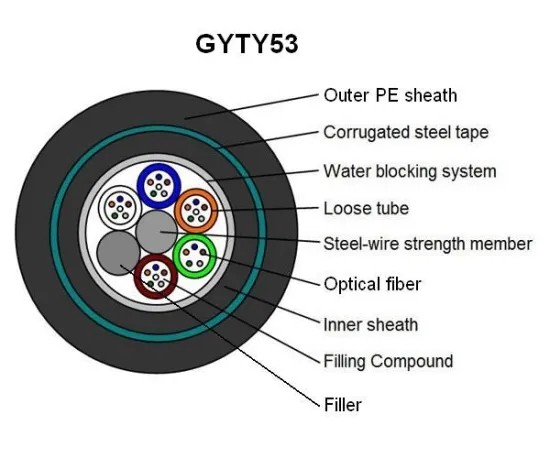

كابل جخام
الأنابيب السائبة مجدولة حول عضو القوة المركزي باستخدام SZ.تجديل SZ يلف الأنابيب في اتجاه واحد لعدة لفات ، ثم في الاتجاه الآخر.
وسط سالقوة مجمرة
يتكون الجزء المركزي من الفولاذ من الفولاذ ، وهو يوفر قوة شد ومقاومة للانحناء للكابل.
أنبوب فضفاض
توجد الألياف الضوئية في أنبوب مملوء بالهلام.يتم تصنيع الأنبوب بمعيار الصناعة PBT.إنه ملون لسهولة التعرف عليه وفقًا للمخطط الموضح أعلاه.
ماء بقفل مادة
مركب الحشو ، المواد المانعة للماء بين الأنبوب السائب والغمد الداخلي تحمي الكابل من تسرب المياه.
درع
يوفر الشريط الفولاذي المموج قوة ضغط إضافية للكابل ، وأقصى خاصية مقاومة للكسر ، وحماية من القوارض وأداء مقاوم للرصاص.
الغلاف الخارجي
يتم بثق غلاف أسود من البولي إيثيلين عالي الكثافة فوق قلب الكبل ودرع الشريط الفولاذي المموج كغمد.
كابل سهيث مarking
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
تطبيق:
مناسبة للطرق العلوية وخطوط الأنابيب والدفن المباشر وطرق التمديد الأخرى
