GYTS الاتصالات الشريط الفولاذي الأنبوب العريض المقاوم
GYTS الكابل الخارجي للألياف الضوئية
البناء

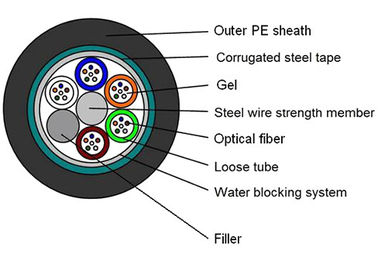

هيكل كابل GYTS البصري هو وضع 9 / 125μm الألياف البصرية أحادية الوضعية أو 50 / 125μm ، 62.5 / 125μm الألياف البصرية متعددة الوضعية (السيليكا) في أنبوب فضفاض مصنوع من مادة عالية الجودة وقائية للمياه ،والذي يملأه مركب منع الماءمركز قلب الكابل هو قلب معدني مقوى. بالنسبة للكابلات البصرية متعددة النواة ، يحتاج النواة المقوية إلى سترة PE إضافية.أنبوب فضفاض وحبل ملء ملتوي حول المركز لتعزيز القلب الكابل المدمجة والدوريةيتم ملء الفراغ في قلب الكابل بمادة حجب المياه. يتم لف شريط الفولاذ المموج ذو الجانبين طوليًا ويتم استخراجه في غلاف البولي إيثيلين لتشكيل كابل.

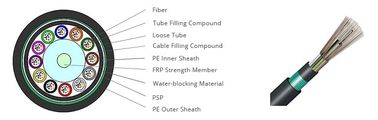

كابل GYTS البصري (كابل البصري المدرع الملتوي الطبقي)
السمة
◆ المادة الخالية من الأنابيب ذاتها لها مقاومة جيدة للهيدروليز وقوة عالية
◆ ملء الأنبوب بالشحوم المميزة، والتي توفر الحماية الحاسمة للألياف البصرية
◆ غطاء الـ PE لديه مقاومة جيدة للإشعاعات فوق البنفسجية
◆ يُساعد سلك فولاذي واحد في تعزيز القلب المركزي على موازاة وامتداد الكابل البصري
◆ مقاومة التمدد، مقاومة التآكل، مقاومة الصدمة، مقاومة السحق، الانحناء المتكرر، التواء، الانحناء، الانحناء (زاوية الانحناء لا تتجاوز 90 درجة) إطلاق النار، الخخصائص ميكانيكية وخصائص درجة حرارة جيدة
◆ الشريط الفولاذي المموج ذو الجانبين (PSP) يزيد من مقاومة الرطوبة للكابل البصري ويمكن الجمع بين الجزء المموج بشكل أفضل مع PE لجعل الهيكل أقوى.
◆ يحتوي كابل GYTS البصري ذو الوضع الواحد على سرعة نقل عالية ، مسافة طويلة ، سرية جيدة ، تداخل مضاد للمجال الكهرومغناطيسي ، عزل جيد ، استقرار كيميائي جيد ،حياة طويلة وخسارة منخفضةلديها خصائص جيدة وفوائد اقتصادية.
◆ مناسبة للتواصل على مسافة طويلة والتواصل بين المكاتب
◆ طريقة وضع: خط أنابيب فوقي
◆ نطاق درجة الحرارة المطبق: 40 °C + 60 °C
المواصفات
الخصائص البصرية
| نوع الألياف | (جي)652 | (جي)655 | 50/125 م | 62.5/125 م | |
|
التخفيف (+20X) |
850 nm | <3.0 ديسيبل/كم | <3.3 ديسيبل/كم | ||
| 1300 nm | <1.0 ديسيبل/كم | <1.0 ديسيبل/كم | |||
| 1310 nm | <0.36 ديسيبل/كيلومتر | <0.40 ديسيبل/كم | |||
| 1550 nm | <0.22 ديسيبل/كيلومتر | <0.23 ديسيبل/كيلومتر | |||
| عرض النطاق | 850 nm | > 500 ميغاهرتز-كيلومتر | >200 ميغارتز كم | ||
| 1300 nm | > 500 ميغاهرتز-كيلومتر | > 500 ميغارتز كم | |||
| فتحة رقمية | 0.200±0.015 NA | 0.275±0.015 NA | |||
| طول موجة قطع الكابل cc | < 1260 nm | <1450 nm | |||
الهيكل والمواصفات التقنية
|
الألياف العد |
الاسمية قطرها (ملم) |
الاسمية الوزن (kg/km) |
أقصى قدر من الألياف لكل أنبوب |
الحد الأقصى (أنابيب+ملءات) |
الحمل المسموح به (ن) |
المقاومة المسموح بها للصدع (N/100mm) |
||
| قصيرة الأجل | على المدى الطويل | قصيرة الأجل | على المدى الطويل | |||||
| 2 ~ 30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
| 32~48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
| 50 ~ 72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
| 74~96 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
| 98~144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكن ليس إضافة إلى العقد. يرجى الاتصال بموظفي المبيعات لدينا
للحصول على معلومات أكثر تفصيلاً.
نحن ننتج ونختبر الكابلات تتوافق مع المعايير التالية
| الأداء الميكانيكي | |
| أداء الجهد القصوى | IEC 60794 ≈ 1-2-E |
| العملية التوتر | IEC 60794 -1-2-E1 |
| اختبار السحق | IEC 6079 1-2-E3 |
| اختبار الأثر | IEC 60794 -1-2-E4 |
| الانحناء المتكرر | IEC 60794 -1-2-E6 |
| اختبار الالتواء | IEC 60794 -1-2-E7 |
| منحنى الكابلات | IEC 60794-1-2-E11A |
| معامل التخفيف | (ITU-T G)652 |
| اختبار الهيكل | IEC-60793-1-20 |
| الأداء البيئي | |
| دورة الحرارة | IEC 60794-1-2-F1 |
| اختراق المياه | IEC 60794-12-F5B |
| تدفق الملفات المركبة |
IEC 60794-1-E14 |
التطبيق
الاتصالات الخارجية الكبيرة النواة هيكل الكابل الضوئي مناسبة لوضع أنابيب مختلفة مدفونة مباشرة،ويستخدم على نطاق واسع في نقل الاتصالات على مسافة طويلة والاتصالات بين المكاتب.
