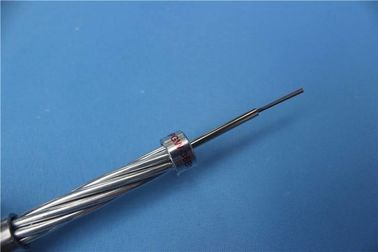

48 سلك أرضي علوي مركب هوائي ذاتي الدعم
السلك الأرضي المركب بالألياف الضوئية (OPGW) هو نوع من الكابلات المستخدمة في خطوط الطاقة العلوية.يجمع هذا الكبل بين وظائف التأريض والاتصالات.
يحتوي كابل OPGW على هيكل أنبوبي به واحد أو أكثر من الألياف الضوئية ، محاط بطبقات من أسلاك الفولاذ والألمنيوم ، ويستخدم بشكل أساسي لخطوط الاتصال من 110 كيلو فولت ، 220 كيلو فولت ، 500 كيلو فولت ، 750 كيلو فولت وأنظمة نقل الجهد العالي الجديدة.يمكن استخدامه أيضًا لاستبدال السلك الأرضي الحالي لنظام النقل عالي الجهد القديم.
يتم تشغيل كبل OPGW بين قمم أبراج الكهرباء ذات الجهد العالي.يعمل الجزء الموصل من الكبل على ربط الأبراج المجاورة بأرض الأرض ، ويحمي الموصلات عالية الجهد من ضربات الصواعق.يمكن تخصيص الهياكل الخاصة وفقًا لاحتياجات المستخدم.
التطبيقات
1. التكيف مع استبدال السلك الأرضي القديم والهيكل الجديد للسلك الأرضي عالي الجهد.
2. حماية الإضاءة وإجراء ماس كهربائى الحالية
3.يمكن أن تحل OPGW محل الأسلاك الأرضية التقليدية لخط الطاقة القديم بوظيفة اتصالات الألياف المتزايدة.
معلومات تقنية
| تفاصيل الهيكل | اسم الشيئ | لا. | قطر الدائرة | ||
| مركز | 20٪ كأسلاك | 1 | 2.70 | مم | |
| طبقة 1 | 20٪ كأسلاك | 4 | 2.70 | مم | |
| أنبوب SUS | 2 | 2.70 | مم | ||
| طبقة 2 | 20٪ كأسلاك | 10 | 2.70 | مم | |
| وفقًا لمعايير IEEE std 1138 و IEC 60794-4 | |||||
| رقم الألياف ونوعها | 48 | G652D | |||
| القطر القياسي | 13.50 | مم | |||
| دعم المقطع العرضي | 97.30 | مم 2 | |||
| قسم من الأسلاك AS | 97.30 | مم 2 | |||
| الكتلة التقريبية | 687.0 | كجم / كم | |||
| تصنيف قوة الشد | 117.0 | كيلو نيوتن | |||
| الحد الأقصى المسموح به من التوتر (40٪ RTS) | 46.8 | N / مم 2 | |||
| الإجهاد اليومي (25٪ RTS) | 29.3 | N / مم 2 | |||
| إجهاد هامش الإجهاد (70٪ RTS) | 81.9 | N / مم 2 | |||
| معامل المرونة | 162.0 | المعدل التراكمي | |||
| معامل الاستطالة الحراري | 13.0 | × 10-6 / درجة مئوية | |||
| مقاومة التيار المباشر المحسوبة عند 20 درجة مئوية | 0.878 | Ω / كم | |||
| قدرة تيار الدائرة القصيرة (40 ~ 200 درجة مئوية ، 0.25 ثانية) | 45.3 | kA2·س | |||
| النسبة بين السحب والوزن | 17.40 | كم | |||
| درجة حرارة | تثبيت | -10 درجة مئوية ~ + 50 | º ج | ||
| يتراوح: | النقل والتشغيل | -40 درجة مئوية ~ + 80 | º ج |
||

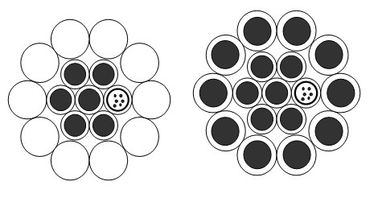

المقطع العرضي
