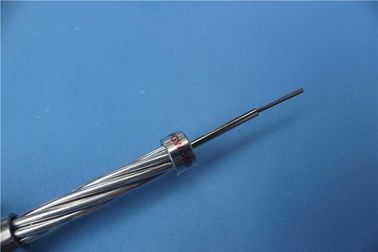

كابل بصري opgw لكابل 220kv خط 48 Core Opgw

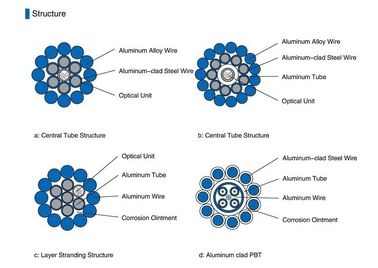

الأنبوب المركزي المصنوع من الفولاذ المقاوم للصدأ محاط بطبقة مفردة أو مزدوجة من أسلاك الفولاذ المكسوة بالألمنيوم (ACS) أو مزيج من أسلاك ACS وأسلاك سبائك الألومنيوم.هي الكابلات الأكثر استخدامًا ، وتصميمها يتكيف تمامًا مع احتياجات الخطوط الكهربائية الأكثر شيوعًا.
التطبيقات
1. السلك الأرضي المركب من الألياف البصرية [OPGW] مناسب للتركيب على خطوط طاقة جديدة بوظيفة مزدوجة من الأسلاك الأرضية والاتصالات.
2. خاصة للتثبيت على voitage العادية وخطوط الطاقة ذات الجهد العالي الإضافي.
3. حماية الإضاءة وإجراء ماس كهربائى الحالية.
معلومات تقنية
| تفاصيل الهيكل | اسم الشيئ | لا. | قطر الدائرة | ||
| مركز | 20٪ كأسلاك | 1 | 2.70 | مم | |
| طبقة 1 | 20٪ كأسلاك | 4 | 2.70 | مم | |
| أنبوب SUS | 2 | 2.70 | مم | ||
| طبقة 2 | 20٪ كأسلاك | 10 | 2.70 | مم | |
| وفقًا لمعايير IEEE std 1138 و IEC 60794-4 | |||||
| رقم الألياف ونوعها | 48 | G652D | |||
| القطر القياسي | 13.50 | مم | |||
| دعم المقطع العرضي | 97.30 | مم 2 | |||
| قسم من الأسلاك AS | 97.30 | مم 2 | |||
| الكتلة التقريبية | 687.0 | كجم / كم | |||
| تصنيف قوة الشد | 117.0 | كيلو نيوتن | |||
| الحد الأقصى المسموح به من التوتر (40٪ RTS) | 46.8 | N / مم 2 | |||
| الإجهاد اليومي (25٪ RTS) | 29.3 | N / مم 2 | |||
| إجهاد هامش الإجهاد (70٪ RTS) | 81.9 | N / مم 2 | |||
| معامل المرونة | 162.0 | المعدل التراكمي | |||
| معامل الاستطالة الحراري | 13.0 | × 10-6 / درجة مئوية | |||
| مقاومة التيار المباشر المحسوبة عند 20 درجة مئوية | 0.878 | Ω / كم | |||
| قدرة تيار الدائرة القصيرة (40 ~ 200 درجة مئوية ، 0.25 ثانية) | 45.3 | kA2·س | |||
| النسبة بين السحب والوزن | 17.40 | كم | |||
| درجة حرارة | تثبيت | -10 درجة مئوية ~ + 50 | º ج | ||
| يتراوح: | النقل والتشغيل | -40 درجة مئوية ~ + 80 | º ج |
||

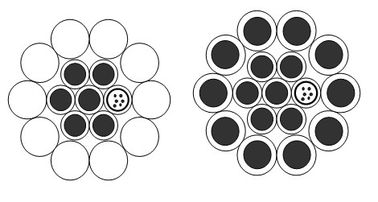

المقطع العرضي
