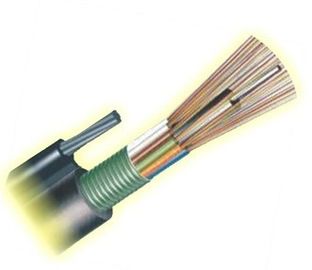

كابل الألياف البصرية الجوي المدرع ذو الشكل 8 GYTC8S 144 كور في الهواء الطلق
1. الوصف
GYTC8S هو كابل ألياف ضوئية خارجي نموذجي ذاتي الدعم ومناسب للتطبيقات الجوية ؛يتمتع الكابل بأداء جيد لمقاومة الرطوبة وأداء مقاومة السحق المناسب لطريقة القنوات والدفن.

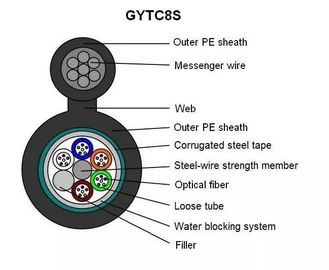

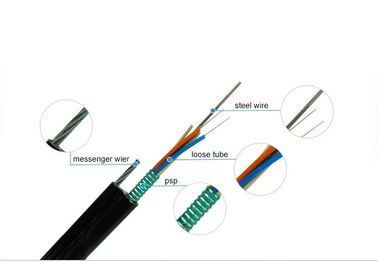

يتكون عضو القوة العقلية من أسلاك مجدولة حيث يتم استكمال الجزء الداعم بغلاف البولي إيثيلين (PE) ليكون على شكل هيكل 8.الشريط الفولاذي المموج المدرع والغمد الخارجي PE يوفران مقاومة السحق ومقاومة طلقات البندقية.السلك الفولاذي أو عضو القوة FRP حيث تعمل القوة المركزية على تحسين قوة الشد وهو محاط بأنبوب فضفاض ونظام منع الماء.يضمن هيكل التأثير أداءً ميكانيكيًا وبيئيًا ممتازًا.
2.1 المواصفات العامة
| نوع الكابل | GYTC8S |
| نوع الألياف | SM |
| تطبيق | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | جوي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40℃ إلى 70 |
2.2 الهيكل والمواصفات الفنية
|
الأساسية عدد |
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة (مم) |
اسمى، صورى شكلى، بالاسم فقط وزن (كجم / كم) |
ماكس فايبر لكل أنبوب |
أقصى عدد من (أنابيب + حشو) |
حمل الشد المسموح به (ن) |
مقاومة السحق المسموح بها (N / 100mm) |
||
| المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |||||
| 2 ~ 30 | 10.0 * 18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32 ~ 48 | 10.7 * 18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50 ~ 72 | 11.6 * 19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74 ~ 96 | 13.0 * 20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| > 98 | متاح بناء على طلب الزبون | |||||||
ملحوظة : يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
3. نقوم بإنتاج واختبار الكابلات المطابقة للمعيار التالي
| الأداء الميكانيكي | |
| أقصى أداء للتوتر | IEC 60794–1-2-E |
| الأعلى.عملية التوتر | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| الاختبار الإنشائي | IEC-60793-1-20 |
| الأداء البيئي | |
| ركوب الدراجات في درجة الحرارة | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الإيداع | IEC 60794-1-E14 |
4. التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
5.فلسفة عملنا
A1: لدينا مصنع يقع في مدينة دونغقوان بمقاطعة قوانغدونغ ، الصين.
Q2: منذ متى وشركتك تفعل هذا؟
ج 2: أكثر من 20 عامًا ، نحن لا ننتج فقط كبلات الألياف الضوئية ولكن أيضًا ننتج الألياف الضوئية والأدوات ذات الصلة.
س3: ماذا عن جودة الكابل؟
A4: تمت الموافقة على مصنعنا من خلال نظام إدارة الجودة ISO9001 بما في ذلك شهادات STARF و CE و CPR و TLC في القائمة. لدينا سلسلة من المعدات والأدوات للتأكد من جودة موثوقة لمنتجاتنا.
س4: هل يمكنك إنتاج الكابلات حسب متطلباتنا؟
ج 6: بالطبع ، يمكننا توريد أنواع مختلفة من المنتجات وفقًا لمتطلباتك وبأسعار معقولة.
س5: هل تقبل طلب OEM وكم هو موك؟
A7: نعم ، نرحب ترحيبا حارا بطلب OEM الخاص بك. لتحقيق رضا العملاء ، نحن نقبل عينة من أجل ، حتى قطعة واحدة.
