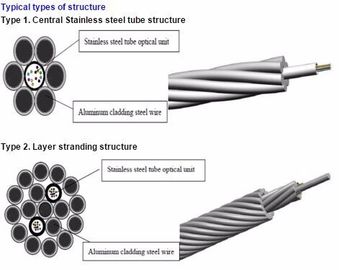

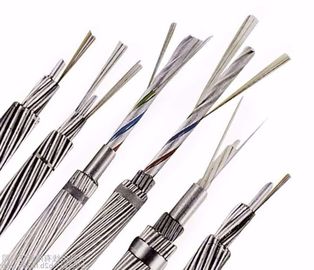

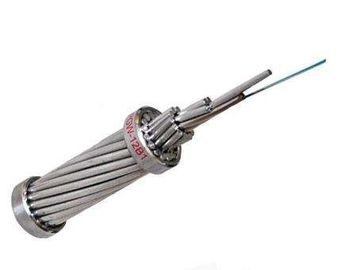

كبل OPGW هو نوع من هياكل الكابلات مع مركب من النقل البصري والأسلاك الأرضية العلوية لنقل الطاقة.تعمل في خط نقل الطاقة ككابل ألياف بصرية وسلك أرضي علوي يمكن أن يوفر الحماية من الصواعق وإجراء ماس كهربائى. تتكون OPGW من وحدة بصرية لأنبوب الفولاذ المقاوم للصدأ ، وسلك فولاذي مغلف بالألمنيوم ، وسلك سبائك الألومنيوم.إنها ذات هيكل مركزي لأنبوب فولاذي مقاوم للصدأ وهيكل تجديل الطبقة.يمكننا تصميم الهيكل وفقًا لظروف البيئة المختلفة ومتطلبات العملاء.
التطبيقات
1. حماية الإضاءة وإجراء ماس كهربائى الحالية.
2. التكيف مع استبدال السلك الأرضي القديم والهيكل الجديد من الأسلاك الأرضية ذات الجهد العالي.
3 للكابل الأرضي الجديد أو الحالي.
معلومات تقنية
| تفاصيل الهيكل | اسم الشيئ | لا. | قطر الدائرة | ||
| مركز | 20٪ كأسلاك | 1 | 2.70 | مم | |
| طبقة 1 | 20٪ كأسلاك | 4 | 2.70 | مم | |
| أنبوب SUS | 2 | 2.70 | مم | ||
| طبقة 2 | 20٪ كأسلاك | 10 | 2.70 | مم | |
| وفقًا لمعايير IEEE std 1138 و IEC 60794-4 | |||||
| رقم الألياف ونوعها | 48 | G652D | |||
| القطر القياسي | 13.50 | مم | |||
| دعم المقطع العرضي | 97.30 | مم 2 | |||
| قسم من الأسلاك AS | 97.30 | مم 2 | |||
| الكتلة التقريبية | 687.0 | كجم / كم | |||
| تصنيف قوة الشد | 117.0 | كيلو نيوتن | |||
| الحد الأقصى المسموح به من التوتر (40٪ RTS) | 46.8 | N / مم 2 | |||
| الإجهاد اليومي (25٪ RTS) | 29.3 | N / مم 2 | |||
| إجهاد هامش الإجهاد (70٪ RTS) | 81.9 | N / مم 2 | |||
| معامل المرونة | 162.0 | المعدل التراكمي | |||
| معامل الاستطالة الحراري | 13.0 | × 10-6 / درجة مئوية | |||
| مقاومة التيار المباشر المحسوبة عند 20 درجة مئوية | 0.878 | Ω / كم | |||
| قدرة تيار الدائرة القصيرة (40 ~ 200 درجة مئوية ، 0.25 ثانية) | 45.3 | kA2·س | |||
| النسبة بين السحب والوزن | 17.40 | كم | |||
| درجة حرارة | تثبيت | -10 درجة مئوية ~ + 50 | º ج | ||
| يتراوح: | النقل والتشغيل | -40 درجة مئوية ~ + 80 | º ج | ||

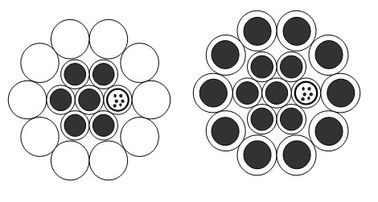

المقطع العرضي
