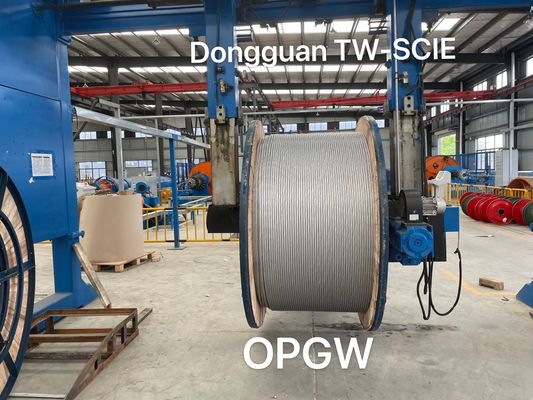

OPGW سلك أرضي ضوئي 48 كور كابل ألياف ضوئية جوي خارجي
1. الوصف
OPGW عبارة عن كبل مزدوج يعمل بأداء مهام السلك الأرضي ويوفر أيضًا تصحيحًا لنقل إشارات الصوت أو الفيديو أو البيانات.الألياف محمية من الظروف البيئية (البرق ، ماس كهربائى ، التحميل) لضمان الموثوقية وطول العمر.تم تصميم الكبل ليتم تثبيته على خطوط النقل والتوزيع لحمل اتصالات الصوت والبيانات والفيديو ، خاصة في نظام مراقبة شكل الموجة للإضاءة ، ونظام مراقبة لخط الاختبار العلوي ، ونظام معلومات بيانات الصيانة ، ونظام حماية خط الطاقة ، ونظام تشغيل خط الطاقة ، ومراقبة المحطات الفرعية غير المأهولة
2. المواصفات
2.1 خصائص المنتج
• قطر كبير ، سعة ألياف كبيرة
• الهيكل مستقر والموثوقية عالية
• قدرة ممتازة ضد السعة الحالية للدائرة القصيرة الجانبية والمعلقة
• يمكن أن يحصل تصميم التجديل الأمثل على الطول الزائد للألياف الضوئية الثانوية
• يمكن تصميم عدد الخيوط في طبقتين أو ثلاث طبقات
• تطابق مع الأسلاك الأرضية المشتركة

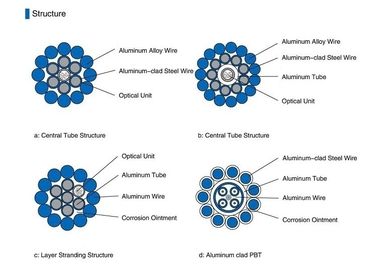

2.2 الهيكل والمواصفات الفنية
| نموذج | بنية | الحد الأقصى لعدد الألياف | منطقة مقطعية | القطر (مم) | الوزن (كجم / كم) |
RTS (كيلو نيوتن) |
مقاومة 20 درجة مئوية DC (O / كم) | 40-200 درجة مئوية السعة الحالية المسموح بها لدائرة قصر (KA2.S) |
| OPGW-48B1.3-90- [112 ؛ 45] | 1 / 2.6 / 20AS + 4 / 2.5 / 20AS + | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11 / 2.8 / 20AS ، الوحدة 2 / 2.5 | ||||||||
| OPGW-48B1.3-90- [57 ؛ 67] | 1 / 2.6 / 40AS + 4 / 2.5 / 40AS + | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11 / 2.8 / 40AS ، الوحدة 2 / 2.5 | ||||||||
| OPGW-24B1.3-100- [118 ؛ 50] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈ 100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11 / 2.8 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-100- [60 ؛ 74] | 1 / 2.6 / 40AS + 5 / 2.5 / 40AS + | 24 | ≈ 100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11 / 2.8 / 40AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [133 ؛ 63] | 1 / 2.6 / 20AS + 5 / 2.5 / 20AS + | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10 / 3.2 / 20AS ، الوحدة 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [140 ؛ 68] | 1 / 2.8 / 20AS + 5 / 2.7 / 20AS + | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11 / 3.05 / 20AS ، الوحدة 1 / 2.6 | ||||||||
| OPGW-24B1.3-110- [67 ؛ 95] | 1 / 2.9 / 20AS + 5 / 2.8 / 20AS + | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12 / 2.8 / AA ، الوحدة 1 / 2.7 | ≈74 (AA) | |||||||
| OPGW-36B1.3-120- [145 ؛ 73] | 1 / 3.0 / 20AS + 5 / 2.9 / 20AS + | 36 | ≈120 | 14.6 | ≤820 | ≥145 | ≤0.77 | ≥73 |
| 12 / 2.9 / 20AS ، الوحدة 1 / 2.8 | ||||||||
| OPGW-36B1.3-120- [95 ؛ 98] | 1 / 3.0 / 30AS + 5 / 2.9 / 30AS + | 36 | ≈120 | 14.6 | ≤700 | ≥95 | ≤0.55 | ≥98 |
| 12 / 2.9 / 30AS ، الوحدة 1 / 2.8 | ||||||||
| OPGW-36B1.3-120- [74 ؛ 110] | 1 / 3.0 / 40AS + 5 / 2.9 / 40AS + | 36 | ≈120 | 14.6 | ≤582 | ≥74 | ≤0.42 | ≥110 |
| 12 / 2.9 / 40AS ، الوحدة 1 / 2.8 | ||||||||
| OPGW-72B1.3-120- [147 ؛ 76] | 1 / 3.2 / 20AS + 4 / 3.0 / 20AS + | 72 | ≈120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥76 |
| 12 / 3.0 / 20AS ، الوحدة 2 / 2.9 |
ملحوظة : يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
3. نقوم بإنتاج واختبار الكابلات المطابقة للمعيار التالي
| الأداء الميكانيكي | |
| أقصى أداء للتوتر | IEC 60794–1-2-E |
| الأعلى.عملية التوتر | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| الاختبار الإنشائي | IEC-60793-1-20 |
| الأداء البيئي | |
| ركوب الدراجات في درجة الحرارة | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الإيداع | IEC 60794-1-E14 |
4. التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل منفصل من الحديد والخشب.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
