GYXTY كابلات الألياف الضوئية الخارجية كبل بصري خارجي فضفاض غير مدرع
1. الوصف

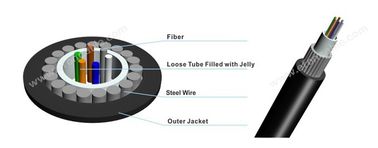

تم تصميم كابل GYXTY المدرع بسلك فولاذي أحادي الأنبوب مع المرونة وتعدد الاستخدامات المطلوبة لهذا اليوم أكثر المنشآت تطلبًا ، بما في ذلك Conduit and Duct. القناة والقناة. Overall steel wire armoring provide good tensile and crush resistant يوفر تدريع الأسلاك الفولاذية بشكل عام مقاومة جيدة للشد والسحق.
2. المواصفات
2.1 الخصائص البصرية
| نوع الألياف | ع 652 | ع 655 | 50/125 أم | 62.5 / 125 أم | |
| التوهين | 850 نيوتن | <3.0 ديسيبل / كم | <3.3 ديسيبل / كم | ||
| (+20 مرة) | 1300 نانومتر | <1.0 ديسيبل / كم | <1.0 ديسيبل / كم | ||
| 1310 نانومتر | <0.36 ديسيبل / كم | <0.40 ديسيبل / كم | |||
| 1550 نانومتر | <0.22 ديسيبل / كم | <0.23 ديسيبل / كم | |||
| عرض النطاق | 850 نيوتن | > 500 ميغا هرتز-كم | > 200 ميجاهرتز | ||
| 1300 نانومتر | > 500 ميغا هرتز-كم | > 500 ميجاهرتز | |||
| الفتحة العددية | 0.200 ± 0.015 غ | 0.275 ± 0.015 غ | |||
| قطع كابل الطول الموجي سم مكعب | <1260 نانومتر | <1450 نانومتر | |||
2.2 الهيكل والمواصفات الفنية
|
الأساسية العد |
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة |
اسمى، صورى شكلى، بالاسم فقط وزن |
حمل الشد المسموح به (ن) |
مقاومة السحق المسموح بها (N / 100 مم) |
||
| (مم) | (كجم / كم) | المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |
| 2 ~ 12 | 7.5 | 74 | 3000 | 1000 | 1500 | 600 |
| 14 ~ 24 | 8 | 80 | 3000 | 1000 | 1500 | 600 |
ملحوظة : This datasheet can only be a reference, but not a supplement to the contract. يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملة للعقد. Please contact the sales for the details. يرجى الاتصال بالمبيعات للحصول على التفاصيل.
3. نحن ننتج ونختبر الكبل الذي يتوافق مع المعيار التالي
| الأداء الميكانيكي | |
| الحد الأقصى لأداء التوتر | IEC 60794–1-2-E |
| Max. ماكس. Operation Tension توتر العملية | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| اختبار إنشائي | IEC-60793-1-20 |
| الأداء البيئي | |
| درجة الحرارة للدراجات | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الايداع | IEC 60794-1-E14 |
4. التعبئة والشحن
Cable is supplied in lengths as specified in PI or as requirement. يتم توفير الكبل بالأطوال المحددة في PI أو حسب المتطلبات. Each length will be shipped on a separate non-returnable wooden drum. سيتم شحن كل طول على أسطوانة خشبية منفصلة غير قابلة للإرجاع. The minimum barrel diameter of the drum will not be less than 30 times the cable diameter. لن يقل قطر البرميل عن الأسطوانة عن 30 ضعف قطر الكابل.
The cable on each reel will be completely covered with a thermal wrap which is fastened to the cable by packaging straps. سيتم تغطية الكبل الموجود على كل بكرة بالكامل بغلاف حراري يتم تثبيته على الكبل بواسطة أشرطة تغليف. This wrap is reusable and provides excellent thermal and UV protection. هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة للحرارة والأشعة فوق البنفسجية.
The cable ends will be sealed with plastic protection caps to prevent water penetration. سيتم إغلاق نهايات الكابل بأغطية حماية بلاستيكية لمنع اختراق الماء. The ends will be easily accessible for testing. سيكون من السهل الوصول إلى النهايات للاختبار. A final inspection test report with attenuation performance data for each fiber is attached inside the drum. يتم إرفاق تقرير اختبار فحص نهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
