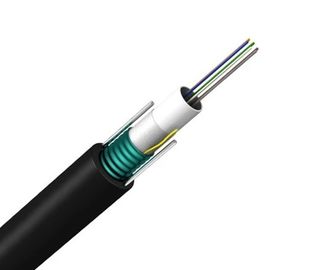

GYTA متعدد الأنبوب فضفاض المموج الصلب المموج في الهواء الطلق 96 نواة كابل الألياف البصرية مجاري الهواء
1. الوصف
يتم وضع الألياف ، 125 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.
تمتلئ الأنابيب بمركب حشو مقاوم للماء.
يتم تغليف FRP أحيانًا بالبولي إيثيلين (PE) للكابل الذي يحتوي على عدد كبير من الألياف ، ويقع في وسط القلب كعضو غير معدني / ذو قوة معدنية.
الأنابيب (والحشوات) ملتفة حول عضو القوة في قلب كابل مدمج ودائري.
يتم تطبيق PSP طوليًا فوق قلب الكابل ، والذي يتم ملؤه بمركب التعبئة لحمايته من الماء
دخول.
الكابل مكتمل بغمد PE.
2. المواصفات
2.1 المواصفات العامة
| نوع الكابل | GYTA |
| نوع الألياف | SM |
| تطبيق | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | قناة |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40℃ إلى 70 |
2.2 الهيكل والمواصفات الفنية
| عدد الألياف |
القطر الاسمي (مم) |
اسمى، صورى شكلى، بالاسم فقط (كجم / كم) |
ماكس فايبر لكل أنبوب |
أقصى عدد من (أنابيب + حشو) |
حمل الشد المسموح به (ن) |
مقاومة السحق المسموح بها (N / 100mm) |
||
| المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |||||
| 2 ~ 30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
ملحوظة : يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
3. نقوم بإنتاج واختبار الكابلات المطابقة للمعيار التالي
| الأداء الميكانيكي | |
| أقصى أداء للتوتر | IEC 60794–1-2-E |
| الأعلى.عملية التوتر | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| الاختبار الإنشائي | IEC-60793-1-20 |
| الأداء البيئي | |
| ركوب الدراجات في درجة الحرارة | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الإيداع | IEC 60794-1-E14 |
4. التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
