هذا هو GYTS الهوائي الخارجي والقناة، 24 أساسا ألياف الضوء الكابل تم تصميمها لتطبيق الطول / العمود الفقري.تصميم الأنبوب المفتوح لدينا يوفر أداءً مستقراً على نطاق درجة حرارة واسع ومتوافق مع أي ألياف بصرية من نوع الاتصالات.
تم تصميم كابلات الألياف الضوئية الخارجيّة GYTS للطائرات والقنوات 24 لسهولة التثبيت والاقتصاد.
وصف الكابل من الداخل إلى الخارج
1. الألياف
2. عضواً محفوفاً بالأسلاك الفولاذية
3أنبوب فضفاض
4مركب ملء
5شريط فولاذ متجول
6خارج الغطاء
التطبيق
1التوزيع الجوي أو القناة في الهواء الطلق
2الاتصالات الشبكية على المسافات الطويلة والمنطقة المحلية
السمات
1شريط فولاذي لتعزيز
2. الحماية المملوءة أنبوب الصلب الألياف الشريط amored.
3أداء ميكانيكي وبيئي ممتاز
4هيكل مضغوط، وزن خفيف
5تثبيت مريح وتشغيل بسيط.
6-نظام منع المياه جيد
7غلاف HDPE
| البند | الوصف | |
| رقم النموذج | GYTS | |
| 1عدد الألياف | 12 | 24 |
| 2قطر الكابل ((MM)) | 8.8±0.2 | |
| 3وزن الكابلات ((كغ) | 85 | |
| 4عضو القوة المركزية | ||
| -المادة | أسلاك فولاذية | |
| -قطر | 1.4ملم | |
| - غطاء PE | لا.. | |
| 5أنبوب فضفاض | ||
| -المادة | PBT | |
| -قطر خارجية | 1.6 ملم | |
| - السماكة | 0.3 ملم | |
| - نوع مركب التعبئة | الهلام | |
| - لا، من أنبوب فضفاض | 2 | 4 |
| 6ملء | ||
| -المادة | PP | |
| -قطر خارجية | 1.6 ملم | |
| -عدد الملئات | 3 | 1 |
| 7تجميع الأنابيب | ||
| -مخطط الأنبوب | 1+5 | |
| - نوع الشبكة | SZ | |
| 8نظام حجب المياه | ||
| -المادة | مركب ملء | |
| 9غلاف القلب | ||
| -المادة | شريط بوليستر | |
| 10. درع | ||
| -المادة | شريط فولاذي | |
| - السماكة | 0.22ملم | |
| - مادة الطلاء | البلاستيك | |
| -سمك الطلاء | 0.1ملم | |
| 11الغطاء الخارجي | ||
| -المادة | PE | |
| - السماكة | 1.6mm±0.2mm | |
| 12علامة الغطاء | ||
| - نوع العلامة | الطباعة بالليزر | |
اللون القياسي للألياف والأنابيب
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | >=400 | >= 160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | >=800 | >=500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | >=1302 ≤1322 |
.... | .... | >= 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | >= 1180, ≤1330 |
>=1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
مزايانا
الحزمة والشحن والدفع
الشهادة و الأسئلة الشائعة
ملف الشركة

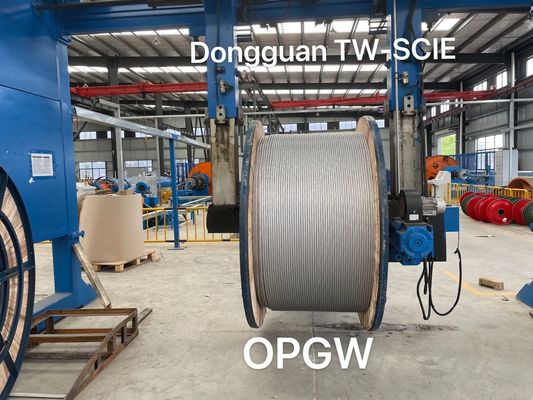

شركة دونغغوان تيو-سكي (DONGGUAN TW-SCIE CO.,LTD) هي شركة تابعة لمجموعة تيوانغ، تأسست في عام 2002. بعد أكثر من عشر سنوات من الجهود المستمرة،وقد تطورت إلى تطوير منتجات الاتصال بالألياف الضوئية عالية التقنية.الإنتاج. المبيعات و هندسة الشبكة. يقع مقر الشركة في مدينة أونغشي. مدينة دونغغوان، مدينة صناعية جميلة.(غوانغدونغ) و (ديانغ)"سيتشوان"، مع إنتاج سنوي يبلغ 20 مليون كيلومتر من كابلات الألياف الضوئية.
