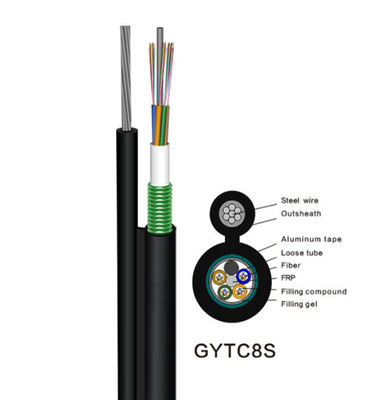

كابل الألياف البصرية الخارجي 36Core ذو الدعم الذاتي GYTC8s
تطبيق:
☆. تعتمد التوزيع في الهواء الطلق.
☆. مناسبة لمجاري الهواء وطريقة الدفن.
☆. اتصالات شبكة الاتصال المحلية والمسافات الطويلة.
مميزات:
☆. الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ ذاتي الدعم.
☆. ممتاز الأداء الميكانيكي والبيئي.
☆ عدد الألياف: 2-24 نواة.
مخطط تخصيص الألياف
| رقم الألياف | رقم الأنبوب | الألياف لكل أنبوب | نوع الألياف |
| 2 | 1 | 2 F / أنبوب | SM G652D MM 50/125 ملم 62.5 / 125 |
| 4 | 1 | 4 F / أنبوب | |
| 6 | 1 | 6 F / أنبوب | |
| 8 | 1 | 8 F / أنبوب | |
| 12 | 1 | 12 F / أنبوب | |
| 24 | 1 | 24 F / أنبوب |
تعليم غلاف الكابل
يحتوي كل كابل على المعلومات التالية مميزة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
تفاصيل بناء الكابلات
| العناصر | وصف | |
| عدد الألياف | 2 نوى إلى 24 نواة | |
| عضو قوة الموصل | مادة | سلك فولاذي مجلفن |
| قطر الدائرة | 1.2 ملم | |
| أنبوب فضفاض | مواد | PBT |
| قطر الدائرة | Ф2.0-2.8 | |
| تعبئة الكابلات | مواد | مركب تعبئة الكابلات |
| الغلاف الخارجي | مواد | HDPE |
| قطر الدائرة | 1.7 ± 0.2 مم | |
الخصائص الميكانيكية للكابل
| العناصر | قطر الكابل | وزن | |
| 2 نوى إلى 24 نواة | 3.2 * 7.2 ملم | 70 كجم / كم | |
| نطاق درجة حرارة التثبيت | -15 - +60 | ||
| درجة حرارة التشغيل والنقل | -40- +70 | ||
| Rec.daily ماكس العمل التوتر | 1500 شمال | ||
| الأعلى.توتر العمل المسموح به | 600 شمال | ||
| الحد الأدنى لنصف قطر الانحناء (مم) | عملية | 10D ملم | |
| التركيب | 20D ملم | ||
| حمل اضافي | 0.5٪ - 0.7٪ | ||
| جليد | 5 ملم | ||
| سرعة الرياح | 35 م / ث | ||
خصائص الألياف
| نمط الألياف | وحدة | SM G652D | مم 50/125 | مم 62.5 / 125 | ||
| شرط | نانومتر | 1310/1550 | 850/1300 | 850/1300 | ||
| توهين | ديسيبل / كم | ≤0.36 / 0.23 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | ||
| تشتت | 1310 نانومتر | Ps / (نانومتر * كم) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550 نانومتر | Ps / (نانومتر * كم) | ≤18 | ..... | ..... | ||
| 1625 نانومتر | Ps / (نانومتر * كم) | ≤22 | ||||
| عرض النطاق | 850 نانومتر | ميجاهيرتز.كم | ..... | > = 400 | > = 160 | |
| 1300 نانومتر | ميجاهيرتز.كم | ..... | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | > = 1302 ، ≤1322 | ..... | ..... | ||
| منحدر تشتت صفري | Ps (نانومتر 2 * كم) | ≤0.091 | ..... | ..... | ||
| الحد الأقصى من الألياف الفردية PMD | Ps√km | ≤0.2 | ..... | ..... | ||
| قيمة ارتباط تصميم PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤1330 | ..... | ..... | ||
| الطول الموجي لقطع الكابل λcc | نانومتر | ≤1260 | ..... | ..... | ||
| MFD | 1310 نانومتر | أم | 9.2 ± 0.4 | ..... | ..... | |
| 1550 نانومتر | أم | 10.4 ± 0.8 | ..... | ..... | ||
| الفتحة العددية (نسبة غير معلومة) | ...... | 0.200 ± 0.015 | 0.275 ± 0.015 | |||
| الخطوة (يعني القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| مخالفات في طول الألياف وانقطاع النقطة | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| معامل فرق التبعثر المرتجع | ديسيبل / كم | ≤0.03 | ≤0.08 | ≤0.10 | ||
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ....... | ....... | ||
| قطر النواة | أم | ...... | 50 ± 1.0 | 62.5 ± 2.5 | ||
| قطر الكسوة | أم | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | ||
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ||
| قطر الطلاء | أم | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| طلاء / خطأ متركز خطأ | أم | ≤12.0 | ≤12.0 | ≤12.0 | ||
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ||
| خطأ تركيز اللب / الكسوة | أم | ≤0.6 | ≤1.5 | ≤1.5 | ||
| حليقة (نصف قطر) | أم | ≤4 | ..... | ..... | ||
| بطاقة: كابل الدعم الذاتي ، الشكل 8 ، 24 الأساسية. | ||||||
الجودة والخدمة لدينا:
DONGGUAN TW-SCIE CO.، LTD.ملتزمون بتقديم منتجات وخدمات كابلات الألياف الضوئية بأعلى جودة لعملائنا من خلال:
1. الاجتماع باستمرار لجودة المنتج والأداء ؛
2. تسليم المنتجات والخدمات في الوقت المناسب لتلبية متطلبات عملائنا.
3. ضمان تدريب موظفينا بشكل صحيح حتى يكونوا أكثر قدرة على خدمة عملائنا.
معرض:
عرض الشركة:
DONGGUAN TW-SCIE CO.، LTD.هي شركة تابعة لمجموعة Tewang ، تأسست في عام 2002. بعد أكثر من عشر سنوات من الجهود المتواصلة ، تطورت إلى تطوير وإنتاج ومبيعات وهندسة شبكات شاملة عالية التقنية.
تلتزم TW-SCIE بالبحث والتطوير وتطبيق منتجات الاتصالات البصرية.منتجاتها الرئيسية هي: كابل الألياف البصرية الداخلي والخارجي ، ADSS ، OPGW ، كابل إسقاط FTTH ، سلك التصحيح ، جديلة وسلسلة أخرى وسلسلة الأجهزة السلبية البصرية.
التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
