المواصفات الفنية لكابلات الألياف الضوئية
السلك الأرضي البصري (المعروف أيضًا باسم OPGW أو ، في معيار IEEE ، سلك أرضي مركب من الألياف الضوئية) هو نوع من الكبلات المستخدمة في خطوط الطاقة العلوية.يجمع هذا الكبل بين وظائف التأريض والاتصالات.إنها ذات هيكل مركزي لأنبوب فولاذي مقاوم للصدأ وهيكل تجديل الطبقة.يحتوي كبل OPGW على هيكل أنبوبي به واحد أو أكثر من الألياف الضوئية ، وتحيط به طبقات مفردة أو مزدوجة من أسلاك الفولاذ المكسوة بالألمنيوم (ACS) أو أسلاك ACS المختلطة وأسلاك سبائك الألومنيوم.يتم تشغيل كبل OPGW بين قمم أبراج الكهرباء ذات الجهد العالي.يعمل الجزء الموصل من الكبل على ربط الأبراج المجاورة بأرض الأرض ، ويحمي الموصلات عالية الجهد من ضربات الصواعق.يمكن استخدام الألياف الضوئية الموجودة داخل الكبل لنقل البيانات بسرعة عالية ، إما لأغراض المرافق الكهربائية الخاصة لحماية خط النقل والتحكم فيه ، أو للاتصالات الصوتية والبيانات الخاصة بالمرفق ، أو قد يتم تأجيرها أو بيعها لثالث الأطراف ليكون بمثابة ربط الألياف عالية السرعة بين المدن.لإنشاء OPGW يجب قطع الطاقة ، مما يؤدي إلى خسارة أكبر ، وبالتالي يجب استخدام OPGW في إنشاء خط ضغط عالي يزيد عن 110 كيلو فولت.
الميزات والمزايا
1. استبدال الأسلاك الأرضية الجوية الحالية ، وتحديث خطوط الاتصال لأنظمة الطاقة.
2. التخطيط والتصميم المتزامن مع السلك الأرضي عند إنشاء خطوط طاقة جوية جديدة
3. توفير الحماية المثلى لوحدة ألياف الأنبوب غير القابل للصدأ
4. إجراء تيار ماس كهربائى عطل كبير وتوفير الحماية من الصواعق
5. مناسبة للتطبيق في عدد الألياف hih وخطوط الطاقة الفائقة الجهد العالي
6. تطابق تبلد التوتر مواتية من سلك grond المنتشر.
طلب
السلك الأرضي المركب من الألياف الضوئية [OPGW] مناسب للتركيب على خطوط طاقة جديدة بوظيفة مزدوجة من الأسلاك الأرضية والاتصالات.خاصة للتركيب على خطوط الكهرباء العادية وخطوط الطاقة عالية الجهد.يمكن لـ OPGW استبدال السلك الأرضي التقليدي لخط الطاقة القديم بوظيفة اتصالات الألياف المتزايدة.إنها تجري تيار ماس كهربائى وتوفر مقاومة البرق.
الألياف البصرية صفات
يجب أن تتوافق الخصائص البصرية والهندسية والميكانيكية والبيئية للألياف الضوئية ITU-T G.652.D مع الجدول أدناه:
| صفات | القيم المحددة | الوحدات | ||
| الخصائص البصرية | ||||
| وضع قطر المجال | عند 1310 نانومتر | 9.1 ± 0.5 | µ م | |
| عند 1550 نانومتر | 10.3 ± 0.7 | مم | ||
| معامل التوهين | عند 1310 نانومتر | ≤0.36 | ديسيبل / كم | |
| عند 1550 نانومتر | ≤0.23 | ديسيبل / كم | ||
| التوهين غير التوحيد | ≤0.05 | ديسيبل | ||
| الطول الموجي للتشتت الصفري (λ0) | 1300 1324 | نانومتر | ||
| منحدر تشتت صفري كحد أقصى (S0 ماكس) | ≤0.092 | ps / (نانومتر2·كم) | ||
| معامل تشتت وضع الاستقطاب (PMDس) | ≤0.2 |  |
||
| الطول الموجي المقطوع (λنسخة) | ≤1260 | نانومتر | ||
| معامل التشتت | 1288 ～ 1339 نانومتر | ≤3.5 | ps / (نانومتر · كم) | |
| 1550 نانومتر | ≤18 | ps / (نانومتر · كم) | ||
| مؤشر المجموعة الفعال للانكسار (Nإف) | عند 1310 نانومتر | 1.466 | - | |
| عند 1550 نانومتر | 1.467 | - | ||
| خاصية هندسية | ||||
| قطر الكسوة | 125.0 ± 1.0 | µ م | ||
| تكسية غير دائرية | ≤1.0 | ٪ | ||
| قطر الطلاء | 245.0 ± 10.0 | µ م | ||
| خطأ تركيز الكسوة للطلاء | ≤12.0 | µ م | ||
| طلاء غير دائري | ≤6.0 | ٪ | ||
| خطأ تركيز الكسوة الأساسية | ≤0.8 | µ م | ||
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | ||
| الخصائص الميكانيكية | ||||
| الشباك | ≥4 | م | ||
| إجهاد برهان | ≥0.69 | المعدل التراكمي | ||
| قوة شريط الطلاء | متوسط القيمة | 1.0-5.0 | ن | |
| قيمة الذروة | 1.3-8.9 | ن | ||
| خسارة الانحناء الكلي | Ф60 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.05 | ديسيبل | |
| Ф32 مم ، 1 دوائر ، عند 1550 نانومتر | ≤0.05 | ديسيبل | ||
صفاتمن الكابلات
بناء الكابلات والمعلمات

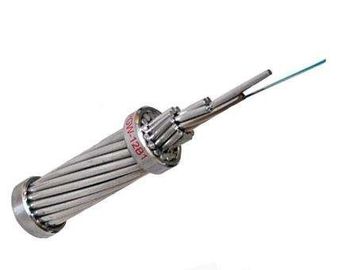

سلك أرضي علوي مصنوع من أسلاك فولاذية مغطاة بالألمنيوم (AS) وأنبوب فولاذي مقاوم للصدأ يحتوي على ألياف بصرية.
3.2 نوع الكابل: OPGW-48B1.3-190 [205 ؛ 185.4]
3.2.1 المقطع العرضي لـ OPGW
| بناء | مادة | لا. | قطر المادة | ||
| الفيبر | G.652.D | 48 | |||
| مركز | 20٪ كأسلاك | 1 | قطر الدائرة | 4.0 ملم | |
| طبقة 1 | أنبوب SUS | 4 | قطر الدائرة | 4.0 ملم | |
| 20٪ كأسلاك | 2 | قطر الدائرة | 4.0 ملم | ||
| طبقة 2 | 20٪ كأسلاك | 12 | قطر الدائرة | 4.0 ملم | |
| أغراض | معلومات تقنية | ||
| تقطعت | الأساسية ، الطبقة 1 ، الطبقة 2 | ||
| اتجاه التجديل | الطبقة الخارجيةيمينيُسلِّم | ||
| قطر الكابل (الاسمي) | 20.0 مم | ||
| وزن الكابل (تقريبًا) | 1365 كجم / كم | ||
| دعم المقطع العرضي | كما سلك | 188.5 ملم2 | |
| قوة الشد المقدرة (RTS) | 205 كيلو نيوتن | ||
| معامل المرونة (معامل E) | 162.0k نيوتن / مم2 | ||
| معامل الاستطالة الحراري | 13.0 × 10-6/ك | ||
| إجهاد العمل الأقصى (40٪ RTS) | 82.0 كيلو نيوتن | ||
| الإجهاد اليومي (EDS) (18٪ ～ 25٪ RTS) | 36.9 ~ 51.25 كيلو نيوتن | ||
| مقاومة التيار المباشر عند 20 ℃ | 0.442 أوم / كم | ||
| تيار الوقت القصير (1.0 ثانية ، 40 ～ 200 أوم) | 13.62 كيلو | ||
| القدرة الحالية لوقت قصير I2ر | 185.4 كيلو أمبير² | ||
| الحد الأدنى لنصف قطر الانحناء | تثبيت | 30 مرة من قطر الكابل | |
| عملية | 15 مرة من قطر الكابل | ||
| نطاق درجة حرارة | تثبيت | -10 ℃ ~ + 60 ℃ | |
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| عملية | -40 درجة مئوية ~ + 80 درجة مئوية | ||
Fiber وإلاوزتيأوبي جلونتعريف
يجب أن تتوافق الألياف الفردية والأنابيب السائبة مع معيار TIA / EIA-598-A وكود اللون على النحو التالي.
أنبوب فولاذي 1 (رقم 1-12 ألياف): ألياف بصرية أحادية النمط (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أزرق | البرتقالي | أخضر | بني | رمادي | أبيض | أحمر | طبيعة | أصفر | البنفسجي | لون القرنفل | أكوا |
أنبوب فولاذي 2 (رقم 13-24 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 50 مم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| لون | أزرق | البرتقالي | أخضر | بني | رمادي | أبيض | أحمر | طبيعة | أصفر | البنفسجي | لون القرنفل | أكوا |
أنبوب فولاذي 3 (رقم 25-36 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 100 مم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| لون | أزرق | البرتقالي | أخضر | بني | رمادي | أبيض | أحمر | طبيعة | أصفر | البنفسجي | لون القرنفل | أكوا |
أنبوب فولاذي 4 (رقم 37-48 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 150 مم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| لون | أزرق | البرتقالي | أخضر | بني | رمادي | أبيض | أحمر | طبيعة | أصفر | البنفسجي | لون القرنفل | أكوا |
التعبئة والشحن
يجب أن يتم لف OPGW بإحكام وبشكل موحد على بكرة حديد خشبية قوية والتي تتوافق مع ANSI / AA 53-1981 أو ما يعادلها.يجب أن تتأخر البكرة بقضبان خشبية صلبة لمنع تلف OPGW في عمليات الشحن والمناولة والتخزين والتوتير العادية.
رسم بكرة
وفقًا لطول الكبل ، نختار نوع بكرة مختلفة (D ، d ، b ، w1 ، w2) لتحميل الكابل.
