تيالمواصفات التقنية لكابلات الألياف الضوئية
1. بصري الأساسية مميزات
يجب أن تتوافق الخصائص البصرية والهندسية والميكانيكية والبيئية للألياف الضوئية ITU-T G.652.D مع الجدول أدناه:
| مميزات | القيم المحددة | الوحدات | ||
| الخصائص البصرية | ||||
| وضع قطر المجال | عند 1310 نانومتر | 9.1 ± 0.5 | µ م | |
| عند 1550 نانومتر | 10.3 ± 0.7 | مم | ||
| معامل التوهين | عند 1310 نانومتر | ≤0.36 | ديسيبل / كم | |
| عند 1550 نانومتر | ≤0.23 | ديسيبل / كم | ||
| التوهين غير التوحيد | ≤0.05 | ديسيبل | ||
| الطول الموجي للتشتت الصفري (λ0) | 1300 1324 | نانومتر | ||
| أقصى ميل للتشتت صفر (S0 ماكس) | ≤0.092 | ps / (نانومتر2·كم) | ||
| معامل تشتت وضع الاستقطاب (PMDس) | ≤0.2 |  |
||
| الطول الموجي المقطوع (λنسخة) | ≤1260 | نانومتر | ||
| معامل التشتت | 1288 ～ 1339 نانومتر | ≤3.5 | ps / (نانومتر · كم) | |
| 1550 نانومتر | ≤18 | ps / (نانومتر · كم) | ||
| مؤشر المجموعة الفعال للانكسار (Nإف) | عند 1310 نانومتر | 1.466 | - | |
| عند 1550 نانومتر | 1.467 | - | ||
| خاصية هندسية | ||||
| قطر الكسوة | 125.0 ± 1.0 | µ م | ||
| تكسية غير دائرية | ≤1.0 | ٪ | ||
| قطر الطلاء | 245.0 ± 10.0 | µ م | ||
| خطأ تركيز الكسوة للطلاء | ≤12.0 | µ م | ||
| طلاء غير دائري | ≤6.0 | ٪ | ||
| خطأ تركيز الكسوة الأساسية | ≤0.8 | µ م | ||
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | ||
| الخصائص الميكانيكية | ||||
| الشباك | ≥4 | م | ||
| إجهاد برهان | ≥0.69 | المعدل التراكمي | ||
| قوة شريط الطلاء | متوسط القيمة | 1.0-5.0 | ن | |
| قيمة الذروة | 1.3-8.9 | ن | ||
| خسارة الانحناء الكلي | Ф60 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.05 | ديسيبل | |
| Ф32 مم ، 1 دوائر ، عند 1550 نانومتر | ≤0.05 | ديسيبل | ||
2. مميزات من كابل
2.1 بناء الكابلات و Pأراميتر

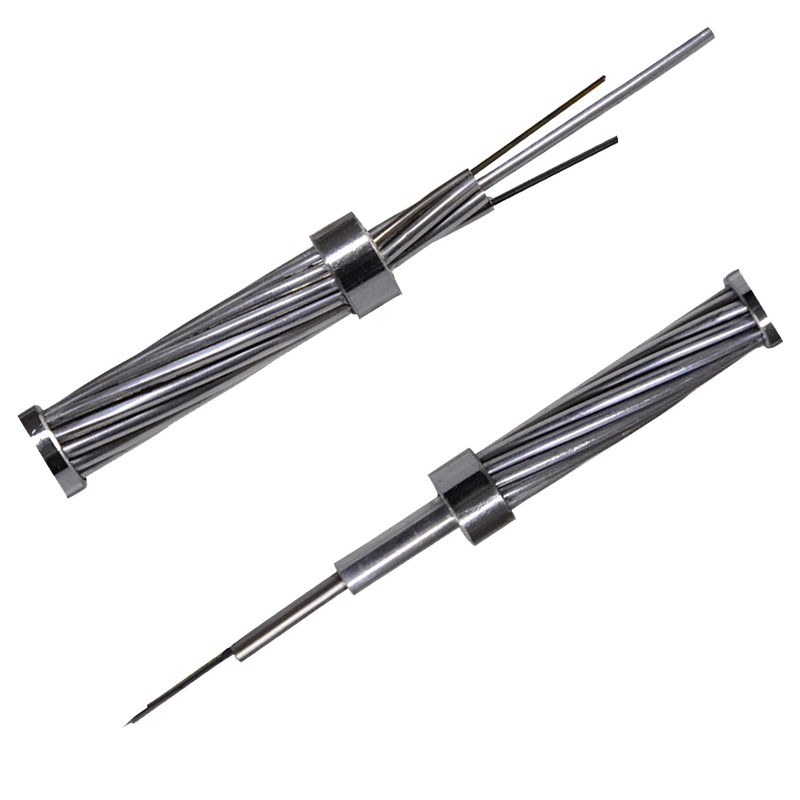

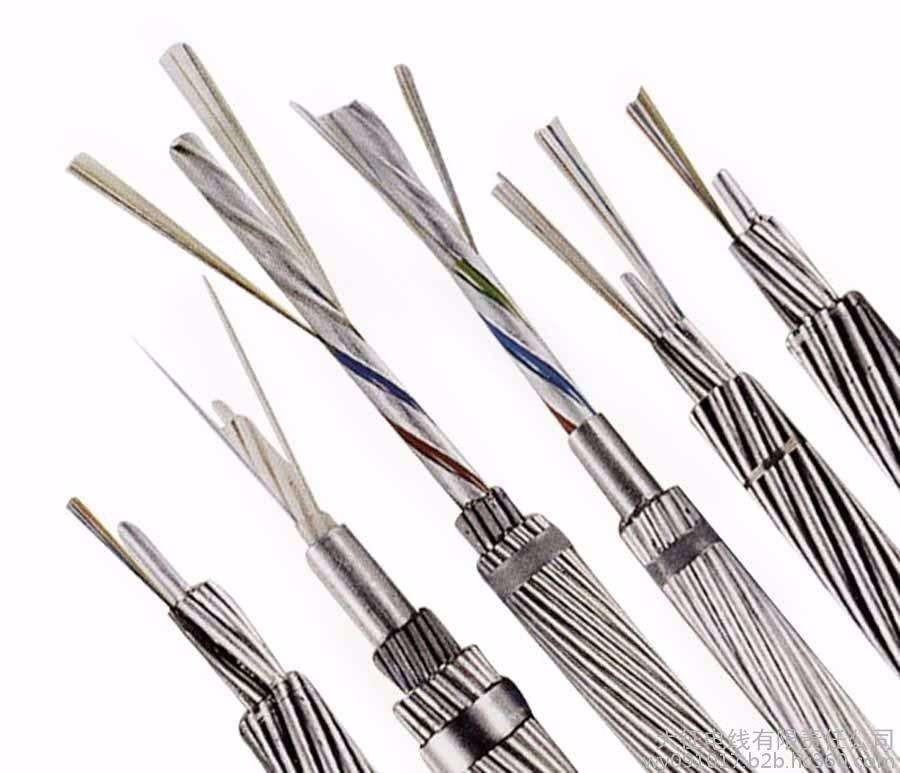

سلك أرضي علوي مصنوع من أسلاك فولاذية مغطاة بالألمنيوم (AS) وأنبوب فولاذي مقاوم للصدأ يحتوي على ألياف بصرية.
3.2 نوع الكابل: OPGW-48B1.3-190 [205 ؛ 185.4]
3.2.1 المقطع العرضي لـ OPGW
| بنية | مادة | لا. | قطر المادة | ||
| الأساسية | G.652.D | 48 | |||
| مركز | 20٪ كأسلاك | 1 | قطر الدائرة | 4.0 ملم | |
| طبقة 1 | أنبوب SUS | 4 | قطر الدائرة | 4.0 ملم | |
| 20٪ كأسلاك | 2 | قطر الدائرة | 4.0 ملم | ||
| طبقة 2 | 20٪ كأسلاك | 12 | قطر الدائرة | 4.0 ملم | |
2.2.1 مواصفات OPGW
| العناصر | معلومات تقنية | ||
| تقطعت | الأساسية ، الطبقة 1 ، الطبقة 2 | ||
| اتجاه التجديل | الطبقة الخارجية حق كف | ||
| قطر الكابل (الاسمي) | 20.0 ملم | ||
| وزن الكابل (تقريبًا) | 1365 كجم / كم | ||
| دعم المقطع العرضي | كما سلك | 188.5 ملم2 | |
| قوة الشد المقدرة (RTS) | 205 كيلو نيوتن | ||
| معامل المرونة (معامل E) | 162.0k نيوتن / مم2 | ||
| معامل الاستطالة الحراري | 13.0 × 10-6/ك | ||
| إجهاد العمل الأقصى (40٪ RTS) | 82.0 كيلو نيوتن | ||
| الإجهاد اليومي (EDS) (18٪ ～ 25٪ RTS) | 36.9 ~ 51.25 كيلو نيوتن | ||
| مقاومة التيار المباشر عند 20 ℃ | 0.442 أوم / كم | ||
| تيار الوقت القصير (1.0 ثانية ، 40 ℃ ～ 200 أوم) | 13.62 كيلو | ||
| القدرة الحالية لوقت قصير I2ر | 185.4 كيلو أمبير² ثانية | ||
| الحد الأدنى لنصف قطر الانحناء | التركيب | 30 مرة من قطر الكابل | |
| عملية | 15 مرة من قطر الكابل | ||
| نطاق درجة حرارة | التركيب | -10 ℃ ~ + 60 ℃ | |
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| عملية | -40 درجة مئوية ~ + 80 درجة مئوية | ||
3. Fiber و إلاوز تيأوبي جلون أناتسنين
يجب أن تتوافق الألياف الفردية والأنابيب السائبة مع معيار TIA / EIA-598-A وكود اللون على النحو التالي.
أنبوب فولاذي 1 (رقم 1-12 ألياف): ألياف بصرية أحادية النمط (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أزرق | البرتقالي | لون أخضر | بنى | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | لون القرنفل | أكوا |
أنبوب فولاذي 2 (رقم 13-24 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 50 مم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | أزرق | البرتقالي | لون أخضر | بنى | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | لون القرنفل | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 3 (رقم 25-36 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 100 مم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | أزرق | البرتقالي | لون أخضر | بنى | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | لون القرنفل | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 4 (رقم 37-48 ألياف): ألياف بصرية أحادية النمط (SM)
متتبع أسود واحد (درجة 150 مم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| اللون | أزرق | البرتقالي | لون أخضر | بنى | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | لون القرنفل | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
4. التعبئة و سالورك
يجب أن يتم لف OPGW بإحكام وبشكل موحد على بكرة حديد خشبية قوية والتي تتوافق مع ANSI / AA 53-1981 أو ما يعادلها.يجب أن تتأخر البكرة بقضبان خشبية صلبة لمنع تلف OPGW في عمليات الشحن والمناولة والتخزين والتوتير العادية.
رسم بكرة
وفقًا لطول الكابل ، نختار نوع بكرة مختلفة (D ، d ، b ، w1 ، w2) لتحميل الكابل.
5. بيئيا
يتوافق تمامًا مع نظام ISO14001 و RoHS و OHSAS18001
6. توصيات التثبيت
إجراء التركيب:
يوصى باستخدام IEEE Std 524-1992 والإجراءات التي أوصت بها شركتنا لتركيب OPGW.
