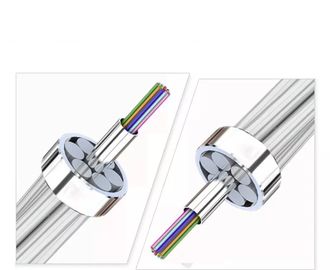

OPGW هو نوع من هياكل الكابلات مع مركب من النقل البصري والأسلاك الأرضية العلوية لنقل الطاقة.تعمل في خط نقل الطاقة ككابل ألياف بصرية وسلك أرضي علوي يمكن أن يوفر الحماية من الصواعق وإجراء ماس كهربائى. تتكون OPGW من وحدة بصرية لأنبوب الفولاذ المقاوم للصدأ ، وسلك فولاذي مغلف بالألمنيوم ، وسلك سبائك الألومنيوم.إنها ذات هيكل مركزي لأنبوب فولاذي مقاوم للصدأ وهيكل تجديل الطبقة.يمكننا تصميم الهيكل وفقًا لظروف البيئة المختلفة ومتطلبات العملاء.
طلب
1. السلك الأرضي المركب من الألياف البصرية [OPGW] مناسب للتركيب على خطوط طاقة جديدة بوظيفة مزدوجة من الأسلاك الأرضية والاتصالات.
2. التكيف مع استبدال السلك الأرضي القديم والهيكل الجديد من الأسلاك الأرضية ذات الجهد العالي.
3. حماية الإضاءة وإجراء ماس كهربائى الحالية.
4. قدرة الاتصال بالألياف البصرية.
الألياف البصرية صفات
يجب أن تتوافق الخصائص البصرية والهندسية والميكانيكية والبيئية للألياف الضوئية ITU-T G.652.D مع الجدول أدناه:
| صفات | القيم المحددة | الوحدات | ||
| الخصائص البصرية | ||||
| وضع قطر المجال | عند 1310 نانومتر | 9.1 ± 0.5 | µ م | |
| عند 1550 نانومتر | 10.3 ± 0.7 | مم | ||
| معامل التوهين | عند 1310 نانومتر | ≤0.36 | ديسيبل / كم | |
| عند 1550 نانومتر | ≤0.23 | ديسيبل / كم | ||
| التوهين غير التوحيد | ≤0.05 | ديسيبل | ||
| الطول الموجي للتشتت الصفري (λ0) | 1300 1324 | نانومتر | ||
| منحدر تشتت صفري كحد أقصى (S0 ماكس) | ≤0.092 | ps / (نانومتر2·كم) | ||
| معامل تشتت وضع الاستقطاب (PMDس) | ≤0.2 |  |
||
| الطول الموجي المقطوع (λنسخة) | ≤1260 | نانومتر | ||
| معامل التشتت | 1288 ～ 1339 نانومتر | ≤3.5 | ps / (نانومتر · كم) | |
| 1550 نانومتر | ≤18 | ps / (نانومتر · كم) | ||
| مؤشر المجموعة الفعال للانكسار (Nإف) | عند 1310 نانومتر | 1.466 | - | |
| عند 1550 نانومتر | 1.467 | - | ||
| خاصية هندسية | ||||
| قطر الكسوة | 125.0 ± 1.0 | µ م | ||
| تكسية غير دائرية | ≤1.0 | ٪ | ||
| قطر الطلاء | 245.0 ± 10.0 | µ م | ||
| خطأ تركيز الكسوة للطلاء | ≤12.0 | µ م | ||
| طلاء غير دائري | ≤6.0 | ٪ | ||
| خطأ تركيز الكسوة الأساسية | ≤0.8 | µ م | ||
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | ||
| الخصائص الميكانيكية | ||||
| الشباك | ≥4 | م | ||
| إجهاد برهان | ≥0.69 | المعدل التراكمي | ||
| قوة شريط الطلاء | متوسط القيمة | 1.0-5.0 | ن | |
| قيمة الذروة | 1.3-8.9 | ن | ||
| خسارة الانحناء الكلي | Ф60 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.05 | ديسيبل | |
| Ф32 مم ، 1 دوائر ، عند 1550 نانومتر | ≤0.05 | ديسيبل | ||
مواصفات OPGW
| أغراض | معلومات تقنية | ||
| تقطعت | الأساسية ، الطبقة 1 ، الطبقة 2 | ||
| اتجاه التجديل | الطبقة الخارجيةيمينيُسلِّم | ||
| قطر الكابل (الاسمي) | 20.0 مم | ||
| وزن الكابل (تقريبًا) | 1365 كجم / كم | ||
| دعم المقطع العرضي | كما سلك | 188.5 ملم2 | |
| قوة الشد المقدرة (RTS) | 205 كيلو نيوتن | ||
| معامل المرونة (معامل E) | 162.0k نيوتن / مم2 | ||
| معامل الاستطالة الحراري | 13.0 × 10-6/ك | ||
| إجهاد العمل الأقصى (40٪ RTS) | 82.0 كيلو نيوتن | ||
| الإجهاد اليومي (EDS) (18٪ ～ 25٪ RTS) | 36.9 ~ 51.25 كيلو نيوتن | ||
| مقاومة التيار المباشر عند 20 ℃ | 0.442 أوم / كم | ||
| تيار الوقت القصير (1.0 ثانية ، 40 ～ 200 أوم) | 13.62 كيلو | ||
| القدرة الحالية لوقت قصير I2ر | 185.4 كيلو أمبير² | ||
| الحد الأدنى لنصف قطر الانحناء | تثبيت | 30 مرة من قطر الكابل | |
| عملية | 15 مرة من قطر الكابل | ||
| نطاق درجة حرارة | تثبيت | -10 ℃ ~ + 60 ℃ | |
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| عملية | -40 درجة مئوية ~ + 80 درجة مئوية | ||

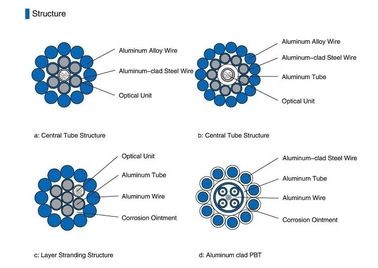

هيكل المنتجات
التعبئة والشحن
يجب أن يتم لف OPGW بإحكام وبشكل موحد على بكرة حديد خشبية قوية والتي تتوافق مع ANSI / AA 53-1981 أو ما يعادلها.يجب أن تتأخر البكرة بقضبان خشبية صلبة لمنع تلف OPGW في عمليات الشحن والمناولة والتخزين والتوتير العادية.
وفقًا لطول الكبل ، نختار نوع بكرة مختلفة (D ، d ، b ، w1 ، w2) لتحميل الكابل.
