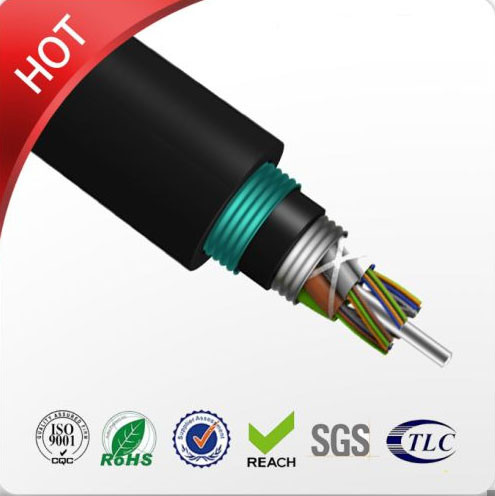

كابل الألياف البصرية الخارجي المدرع المزدوج GYTA53 ذو الهيكل المضغوط ذو الوضع الفردي
وصف الكابل من الداخل الى الخارج:
1. الألياف
2. عضو تقوية أسلاك الفولاذ
3. أنبوب فضفاض
4. غمد داخلي
5. نظام حجب المياه
6. حشو المركب
7. شريط فولاذي مموج
8. outsheath
تطبيق
1. في الهواء الطلق مدفون مباشرة أو توزيع مجاري الهواء.
2. اتصالات بعيدة وشبكة المنطقة المحلية.
مميزات
1. تقوية الشريط الفولاذي.
2. حشو حماية أنبوب الألياف الشريط الصلب amored.
3. أداء ميكانيكي وبيئي ممتاز.
4. هيكل مدمج. وزن خفيف.
5. سهلة التركيب والتشغيل البسيط.
6. نظام جيد لمنع المياه.
7. غمد مزدوج.
| العناصر | وصف | ||||||
| عدد الألياف | 2-288 درجة | ||||||
| الأساسية | نوع | G652D / G657A / OM1 / OM2 / OM3 / OM4 | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | المواد | شريط فولاذي وزجاج إلكتروني | |||||
| غمد داخلي | مواد | PE | |||||
| قطر الدائرة | / | ||||||
| الغلاف الخارجي | مواد | PE | |||||
| قطر الدائرة | 12.5 ~ 16.5 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 155 ~ 255 كجم ± 1 كجم | ||||||
| نطاق درجة حرارة التثبيت (C) | -20 + 60 | ||||||
| درجة حرارة التشغيل والنقل (ºC) | -40 + 70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| دقيقة الانحناء نصف قطر (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
طويل الأمد | 3000 | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
المدى القصير | 4000 | |||||
| تحميل السحق (N / 100mm) | طويل الأمد | 300 | |||||
| تحميل السحق (N / 100mm) | المدى القصير | 1000 | |||||
اللون القياسي للألياف والأنبوب
| نمط الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| شرط | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| توهين | ديسيبل / كم | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | ---- | ---- | |||
| دحض | 1550 نانومتر | Ps / (نانومتر * كم) | ---- | ≤18 | ---- | ---- | دحض |
| 1625 نانومتر | Ps / (نانومتر * كم) | ---- | ≤22 | ---- | ---- | ||
| باندويث | 850 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 400 | > = 160 | باندويث |
| 1300 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1300-1324 | > = 1302 ، ≤ 1322 |
---- | ---- | > = 1295 ، ≤ 1320 |
|
| منحدر الصفر | نانومتر | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة ارتباط تصميم PMD | Ps (nm2 * k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤ 1330 |
> = 1180 ، ≤ 1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | ---- | ---- | ---- | |
| عددي الفتحة (نسبة غير معلومة) |
---- | ---- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (يعني ثنائي الاتجاه قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق مبعثر خلفي معامل في الرياضيات او درجة |
ديسيبل / كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ||||
| ديماتر الأساسية | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / شافينش تركيز الخطأ |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ في مركزية النواة / الكسوة | أم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| حليقة (نصف قطر) | أم | ≤4 | ≤4 | ---- | ---- | ---- | |
