كابل الألياف البصرية ذو 12 نواة للدعم الذاتي الخارجي GYTC8s
تطبيق:
☆. تعتمد التوزيع في الهواء الطلق.
☆. مناسبة لمجاري الهواء وطريقة الدفن.
☆. اتصالات شبكة الاتصال المحلية والمسافات الطويلة.
مميزات:
☆. الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ ذاتي الدعم.
☆. ممتاز الأداء الميكانيكي والبيئي.
☆ عدد الألياف: 2-24 نواة.
مخطط تخصيص الألياف
| رقم الألياف | رقم الأنبوب | الألياف لكل أنبوب | نوع الألياف |
| 2 | 1 | 2 F / أنبوب | SM G652D MM 50/125 ملم 62.5 / 125 |
| 4 | 1 | 4 F / أنبوب | |
| 6 | 1 | 6 F / أنبوب | |
| 8 | 1 | 8 F / أنبوب | |
| 12 | 1 | 12 F / أنبوب | |
| 24 | 1 | 24 F / أنبوب |

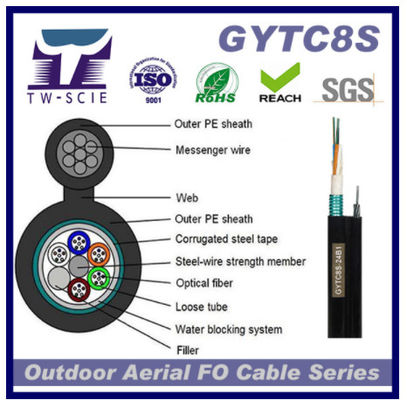

تفاصيل بناء الكابلات
| العناصر | وصف | |
| عدد الألياف | 2 نوى إلى 24 نواة | |
| عضو قوة الموصل | مادة | سلك فولاذي مجلفن |
| قطر الدائرة | 1.2 ملم | |
| أنبوب فضفاض | مواد | PBT |
| قطر الدائرة | Ф2.0-2.8 | |
| تعبئة الكابلات | مواد | مركب تعبئة الكابلات |
| الغلاف الخارجي | مواد | HDPE |
| قطر الدائرة | 1.7 ± 0.2 مم | |
الخصائص الميكانيكية للكابل
| العناصر | قطر الكابل | وزن | |
| 2 نوى إلى 24 نواة | 3.2 * 7.2 ملم | 70 كجم / كم | |
| نطاق درجة حرارة التثبيت | -15 - +60 | ||
| درجة حرارة التشغيل والنقل | -40- +70 | ||
| Rec.daily ماكس العمل التوتر | 1500 شمال | ||
| الأعلى.توتر العمل المسموح به | 600 شمال | ||
| الحد الأدنى لنصف قطر الانحناء (مم) | عملية | 10D ملم | |
| التركيب | 20D ملم | ||
| حمل اضافي | 0.5٪ - 0.7٪ | ||
| جليد | 5 ملم | ||
| سرعة الرياح | 35 م / ث | ||
خصائص الألياف
| نمط الألياف | وحدة | SM G652D | مم 50/125 | مم 62.5 / 125 | ||
| شرط | نانومتر | 1310/1550 | 850/1300 | 850/1300 | ||
| توهين | ديسيبل / كم | ≤0.36 / 0.23 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | ||
| تشتت | 1310 نانومتر | Ps / (نانومتر * كم) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550 نانومتر | Ps / (نانومتر * كم) | ≤18 | ..... | ..... | ||
| 1625 نانومتر | Ps / (نانومتر * كم) | ≤22 | ||||
| عرض النطاق | 850 نانومتر | ميجاهيرتز.كم | ..... | > = 400 | > = 160 | |
| 1300 نانومتر | ميجاهيرتز.كم | ..... | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | > = 1302 ، ≤1322 | ..... | ..... | ||
| منحدر تشتت صفري | Ps (nm2 * km) | ≤0.091 | ..... | ..... | ||
| الحد الأقصى من الألياف الفردية PMD | Ps√km | ≤0.2 | ..... | ..... | ||
| قيمة ارتباط تصميم PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤1330 | ..... | ..... | ||
| الطول الموجي لقطع الكابل λcc | نانومتر | ≤1260 | ..... | ..... | ||
| MFD | 1310 نانومتر | أم | 9.2 ± 0.4 | ..... | ..... | |
| 1550 نانومتر | أم | 10.4 ± 0.8 | ..... | ..... | ||
| الفتحة العددية (نسبة غير معلومة) | ...... | 0.200 ± 0.015 | 0.275 ± 0.015 | |||
| الخطوة (يعني القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| المخالفات في طول الألياف وانقطاع النقطة | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| معامل فرق التشتت العكسي | ديسيبل / كم | ≤0.03 | ≤0.08 | ≤0.10 | ||
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ....... | ....... | ||
| قطر النواة | أم | ...... | 50 ± 1.0 | 62.5 ± 2.5 | ||
| قطر الكسوة | أم | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | ||
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ||
| قطر الطلاء | أم | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| طلاء / خطأ متركز خطأ | أم | ≤12.0 | ≤12.0 | ≤12.0 | ||
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ||
| خطأ تركيز اللب / الكسوة | أم | ≤0.6 | ≤1.5 | ≤1.5 | ||
| حليقة (نصف قطر) | أم | ≤4 | ..... | ..... | ||
