المواصفات التقنية للكابلات الألياف الضوئية
الألياف البصرية السمات
الخصائص الخاصة بـ ITU-T G.652يجب أن تكون الألياف البصرية، بما في ذلك الجوانب البصرية والهندسية والميكانيكية والبيئية، متوافقة مع الجدول أدناه.
| السمات | القيم المحددة | الوحدات | ||
| الخصائص البصرية | ||||
| قطر الحقل في الوضع | عند 1310nm | 9.1±0.5 | μm | |
| عند 1550nm | 10.3 ± 0.7 | ملم | ||
| معامل التخفيف | عند 1310nm | ≤0.36 | dB/km | |
| عند 1550nm | ≤0.23 | dB/km | ||
| عدم توحيد الضعف | ≤0.05 | ديسيبل | ||
| طول موجة التشتت الصفر (λ0) | 1300 ¥1324 | nm | ||
| منحدر التشتت القصوى (S)0ماكس) | ≤0.092 | ps/(nm2·km) | ||
| معامل التشتت في وضع الاستقطاب ((PMDق) | ≤0.2 | |||
| طول الموجة الحد (λ)سي سي) | ≤1260 | nm | ||
| معامل التشتت | 12881339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| مؤشر الكسر الفعلي للمجموعة (Nإف) | عند 1310nm | 1.466 | - نعم - | |
| عند 1550nm | 1.467 | - نعم - | ||
| الخصائص الهندسية | ||||
| قطر الغطاء | 125.0±10 | μm | ||
| غير دائرية الغطاء | ≤1.0 | % | ||
| قطر الطلاء | 245.0±100 | μm | ||
| خطأ تركيزية الطلاء | ≤120 | μm | ||
| غير دائرية الطلاء | ≤60 | % | ||
| خطأ تركيزية غطاء القلب | ≤0.8 | μm | ||
| خطأ تركيزية الغطاء / الطلاء | ≤120 | μm | ||
| الخصائص الميكانيكية | ||||
| كيرلينغ | ≥4 | م | ||
| ضغط الدليل | ≥0.69 | الـ GPa | ||
| قوة شريط الطلاء | متوسط القيمة | 1.0-50 | ن | |
| القيمة القصوى | 1.3-8.9 | ن | ||
| خسارة الانحناء الكبرى | 60 ملم، 100 دائرة، في 1550nm | ≤0.05 | ديسيبل | |
| ف32ملم، 1 دائرة، في 1550nm | ≤0.05 | ديسيبل | ||
خصائص الكابل
بناء الكابلات و المعلمات

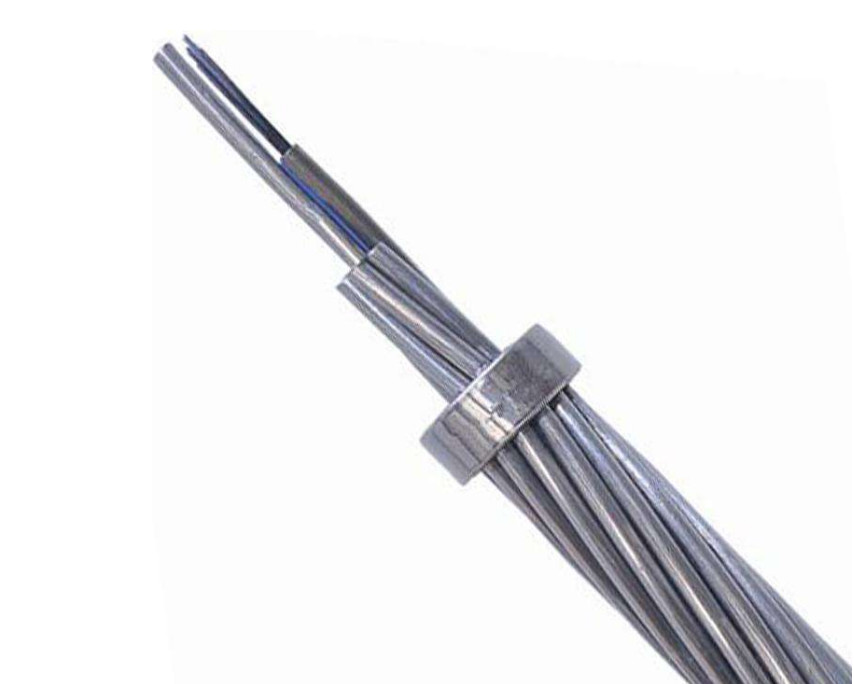

سلك الأرض العلوي مصنوع من سلك الفولاذ المقوى بالألومنيوم وأنبوب الفولاذ المقاوم للصدأ يحتوي على ألياف بصرية.
نوع الكابل: OPGW-48B1.3-190[205].185.4

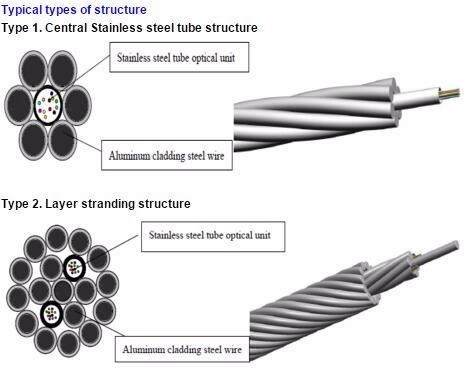

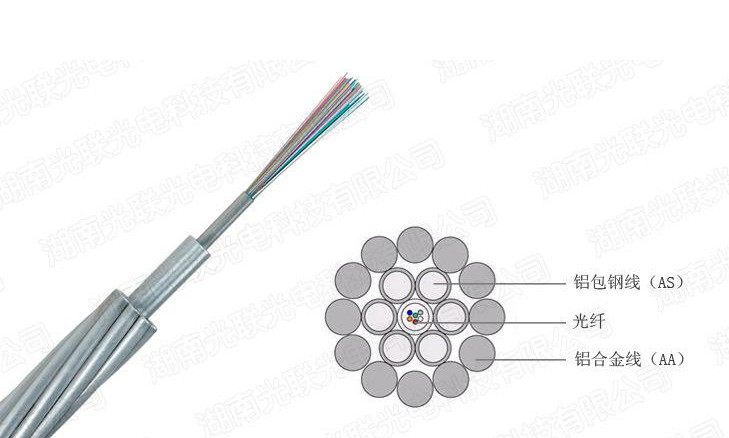

القطع العرضي لـ OPGW
| الهيكل | المواد | لا، لا، لا | قطر المادة | ||
| الألياف | (جي)652. و | 48 | |||
| المركز | 20% أسلاك AS | 1 | قطرها | 4.0 ملم | |
| الطبقة 1 | أنبوب SUS | 4 | قطرها | 4.0 ملم | |
| 20% أسلاك AS | 2 | قطرها | 4.0 ملم | ||
| الطبقة الثانية | 20% أسلاك AS | 12 | قطرها | 4.0 ملم | |
مواصفات OPGW
| البنود | البيانات التقنية | ||
| متشنجة | النواة، الطبقة الأولى، الطبقة الثانية | ||
| اتجاه الشبكة | الطبقة الخارجية هي اليد اليمنى | ||
| قطر الكابل (اسمية) | 20.0 ملم | ||
| وزن الكابل (تقريبًا) | 1365kg/km | ||
| القسم العرضي الداعم | أسلاك AS | 188.5ملم2 | |
| المقاومة الشائكة (RTS) | 205kN | ||
| وحدة المرونة (E-Modulus) | 162.0kN/mm2 | ||
| معامل الطول الحراري | 13.0 × 10-6/ ك | ||
| الحد الأقصى لتوتر العمل (40٪ RTS) | 82.0kN | ||
| الإجهاد اليومي ((EDS)) ((18٪ ٪ 25٪ RTS)) | 36.9~51.25kN | ||
| مقاومة التيار المباشر عند 20 درجة مئوية | 0.442 أوم/كيلومتر | ||
| التيار الزمني القصير (1.0s، 40°C~200°C) | 13.62kA | ||
| الطاقة الحالية قصيرة الأجل I2t | 185.4kA2s | ||
| الحد الأدنى لقطر الانحناء | التثبيت | 30 مرة من قطر الكابل | |
| العملية | 15 مرة من قطر الكابل | ||
| نطاق الحرارة | التثبيت | -10°C~+60°C | |
| التخزين والشحن | -40°C~+60°C | ||
| العملية | -40°C~+80°C | ||
Fإيبير و(ل)أوسTأوبي جالرائحةأناالتسمية
يجب أن تتوافق الألياف الفردية والأنبوبات الفارغة مع معيار TIA/EIA-598-A وترتيب الألوان التالي.
أنبوب فولاذي 1 (ألياف رقم 1-12): الألياف البصرية ذات الوضع الواحد (SM)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
أنبوب فولاذي 2 (ألياف رقم 13-24): الألياف البصرية ذات الوضع الواحد (SM)
تعقب أسود واحد (50 ملم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذ 3 (ألياف رقم 25-36): الألياف البصرية ذات الوضع الواحد (SM)
واحد من العلامات السوداء (100 ملم)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 4 (ألياف رقم 37-48): الألياف البصرية ذات الوضع الواحد (SM)
جهاز تعقب أسود واحد (150 ملم)
| لا. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | أحمر | الطبيعة | أصفر | البنفسجية | اللون الوردي | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
توصيات التثبيت
إجراءات التثبيت:
نوصي باستخدام IEEE Std 524-1992 وإجراءات شركتنا لتركيب OPGW.
التعبئة القياسية: طبول خشبية. 2000m إلى 6000m / طبول أو غير ذلك مطلوب.
