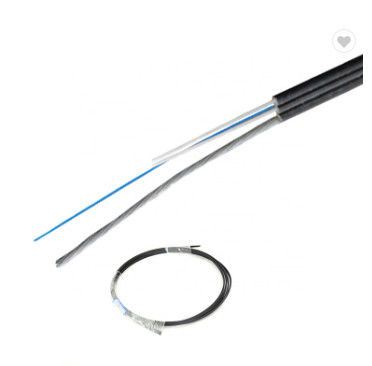

4 كور LSZH غمد القوس نوع كابل إسقاط FTTH
التطبيقات
تستخدم في شبكة الوصول أو كابل الوصول من الخارج إلى الداخل
في شبكة مباني العملاء.
تستخدم ككابل بناء وصول في نظام توزيع المباني ، وتستخدم بشكل خاص في كابلات الوصول الجوية الداخلية أو الخارجية.
سمات:

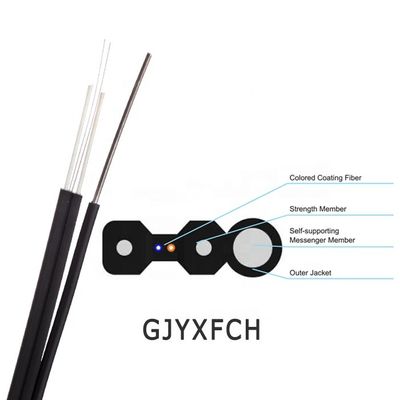

تفاصيل بناء الكابلات:
| العناصر | وصف | ||||||
| عدد الألياف | 2-24 درجة | ||||||
| الأساسية | نوع | G652D / G657A / متعدد الأوضاع | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | المواد | خيوط كيفلر | |||||
| أنبوب فضفاض | قطر الدائرة | 0.9-1.2 مم | |||||
| مواد | / | ||||||
| الغلاف الخارجي | مواد | PVC / LSZH | |||||
| قطر الدائرة | 1.6 * 2.0-3.0 * 6.0 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 5.5-28.5 كجم | ||||||
| نطاق درجة حرارة التثبيت (C) | -20 + 60 | ||||||
| درجة حرارة التشغيل والنقل (ºC) | -40 + 70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| دقيقة الانحناء نصف قطر (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
طويل الأمد | 40 | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
المدى القصير | 80 | |||||
| تحميل السحق (N / 100mm) | طويل الأمد | 200 | |||||
| تحميل السحق (N / 100mm) | المدى القصير | 1000 | |||||
اللون القياسي للألياف والأنبوب
| نمط الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| شرط | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| توهين | ديسيبل / كم | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | ---- | ---- | |||
| دحض | 1550 نانومتر | Ps / (نانومتر * كم) | ---- | ≤18 | ---- | ---- | دحض |
| 1625 نانومتر | Ps / (نانومتر * كم) | ---- | ≤22 | ---- | ---- | ||
| باندويث | 850 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 400 | > = 160 | باندويث |
| 1300 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1300-1324 | > = 1302 ، ≤ 1322 |
---- | ---- | > = 1295 ، ≤ 1320 |
|
| منحدر الصفر | نانومتر | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة ارتباط تصميم PMD | Ps (nm2 * k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤ 1330 |
> = 1180 ، ≤ 1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | ---- | ---- | ---- | |
| عددي الفتحة (نسبة غير معلومة) |
---- | ---- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (يعني ثنائي الاتجاه قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق مبعثر خلفي معامل في الرياضيات او درجة |
ديسيبل / كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ||||
| ديماتر الأساسية | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / شافينش تركيز الخطأ |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ في مركزية النواة / الكسوة | أم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| حليقة (نصف قطر) | أم | ≤4 | ≤4 | ---- | ---- | ---- | |
