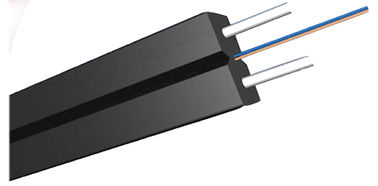

كابل LSZH غمد أسود مسطح FTTH مع 2 * 0.45 مم من أسلاك الفولاذ
طلب
1. اعتمد في نظام الكابلات الداخلية.
2. كضفيرة من معدات الاتصالات.
3. مناسبة للاتصال الأرضي.
صفات
1. 250um من الألياف.
2. أسلاك فولاذية / FRP / KFRP.
3. LSZH غمد.
تفاصيل تركيب الكابلات
| أغراض | وصف | ||||||
| عدد الألياف | 2-24 درجة | ||||||
| الفيبر | يكتب | G652D / G657A / المتعدد | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | المواد | غزل كيفلر | |||||
| أنبوب فضفاض | قطر الدائرة | 0.9-1.2 مم | |||||
| مادة | / | ||||||
| الغلاف الخارجي | مادة | PVC / LSZH | |||||
| قطر الدائرة | 1.6 * 2.0-3.0 * 6.0 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 5.5-28.5 كجم | ||||||
| نطاق درجة حرارة التثبيت (C) | -20 + 60 | ||||||
| درجة حرارة التشغيل والنقل (ºC) | -40 + 70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| الانحناء الأدنى نصف قطر (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
طويل الأمد | 40 | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
المدى القصير | 80 | |||||
| تحميل السحق (N / 100mm) | طويل الأمد | 200 | |||||
| تحميل السحق (N / 100mm) | المدى القصير | 1000 | |||||
اللون القياسي للألياف والأنبوب
| نمط الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| توهين | ديسيبل / كم | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | ---- | ---- | |||
| دحض | 1550 نانومتر | Ps / (نانومتر * كم) | ---- | ≤18 | ---- | ---- | دحض |
| 1625 نانومتر | Ps / (نانومتر * كم) | ---- | ≤22 | ---- | ---- | ||
| باندويث | 850 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 400 | > = 160 | باندويث |
| 1300 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1300-1324 | > = 1302 ، ≤ 1322 |
---- | ---- | > = 1295 ، ≤ 1320 |
|
| منحدر الصفر | نانومتر | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة ارتباط تصميم PMD | Ps (nm2 * k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤ 1330 |
> = 1180 ، ≤ 1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | ---- | ---- | ---- | |
| عددي الفتحة (نسبة غير معلومة) |
---- | ---- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (يعني ثنائي الاتجاه قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق مبعثر خلفي معامل في الرياضيات او درجة |
ديسيبل / كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ||||
| ديماتر الأساسية | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / شافينش تركيز الخطأ |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ في مركزية النواة / الكسوة | أم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| حليقة (نصف قطر) | أم | ≤4 | ≤4 | ---- | ---- | ---- | |
التعبئة والشحن
ملف الشركة
شركة Dongguan TW-SCIE Co.، Ltd.لديها أكثر من 20 عامًا من الخبرة في التصنيع منذ إنشائها.لفترة طويلة ، اتخذت TW-SCIE سلسلة من التدابير الفعالة في تطوير التكنولوجيا ، وابتكار المنتجات ، ومراقبة الجودة ، والإدارة الداخلية ، وتطوير المؤسسات.من أجل ضمان جودة المنتج ، أنشأت الشركة نظامًا لإدارة الجودة من ثلاثة مستويات ، بدءًا من المصدر وموظفي الإدارة ، واعتماد عمليات فحص الجودة من أعلى إلى أسفل ، واستطلاعات الجودة من الأسفل إلى الأعلى ، ومراقبة الجودة 360 درجة للنظام بأكمله لضمان عدم وجود عيب في المنتج.انقل بمهارة قيم الشركة وفلسفة العمل إلى الموظفين ، وخلق قوة عاملة شديدة التماسك والولاء.اليوم ، تمتلك الشركة عددًا كبيرًا من الموظفين التقنيين وموظفي الإدارة ذوي الخبرة ، مما يضع أساسًا متينًا للتنمية المستدامة للمؤسسة.
إيجابياتنا
1. مؤسسة عالية النزاهة (90٪ من العملاء الدائمين).
2. نوعية جيدة مع سعر EXW (مصنع محترف).
3. أقصر وقت التسليم (1000km FTTH تحتاج فقط 1 يوم).
4. مراقبة الجودة: ISO 9002 ، ROHS ، الوصول.
5. موك هو 1 كيلومتر.
6. تكلفة معمل الاختبار الحصري 3،000،000 يوان صيني
7. عينات مجانية المقدمة.
8. حسب الطلب.
حل مشكلتك هو أولويتنا ، يرجى عدم التردد في الاتصال بنا!
