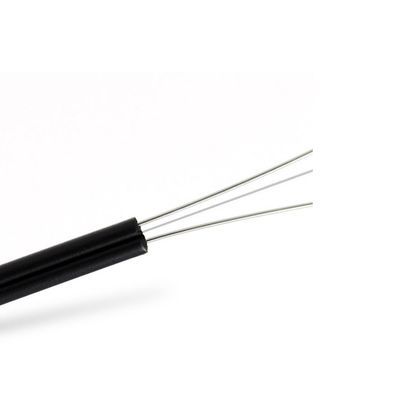

كبل اتصال ثنائي النواة FTTH خارجي ذو نوعية جيدة مع كابل اتصال ثنائي النواة GJYXCH

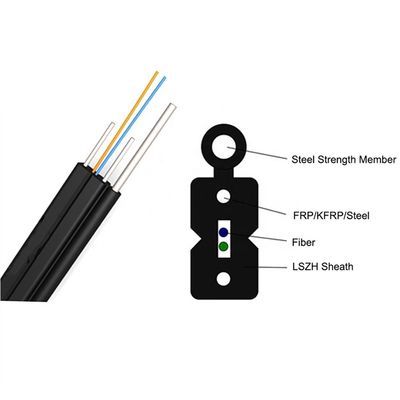

كبل الألياف البصرية GJYXCH-4B6a ، بسلكين متوازيين من الصلب وسلك 1.0 مم ذاتي الدعم ، 4 نواة ، g657a1 ، كابل الألياف البصرية LSZH FTTH هو Fiber to Home ، والذي يستخدم لربط المعدات والمكونات في شبكة الألياف البصرية.يتم وضع الألياف بين سلكين متوازيين FRP / سلك فولاذي.ثم يتم دعمه ذاتيًا بواسطة سلك فولاذي قطره 1.0 مم.تم الانتهاء من هذا الكبل الأخير بغمد LSZH الأسود أو الأبيض.
صفات
1.الشد العالي لقطر السلك الفولاذي 1.0 مم يلبي متطلبات الدعم الذاتي وتقليل تكلفة التركيب.
2- سلكان فولاذيان متوازيان أو FRP كعضو قوة لحماية الألياف وتوفير توتر وضغط كافيين
3.Novel تصميم الفلوت ، بسهولة الشريط واللصق ، تبسيط التثبيت والصيانة
4.Low دخان صفر هالوجين وغمد لهب
5.وضع واحد
6. (2.0 ± 0.2) × (5.0 ± 0.2) ملم
7.متوافقة مع مواصفات Telcordia GR-326-CORE
التطبيقات
معلومات تقنية
|
رقم القطعة
|
كابل إسقاط ذاتي الدعم GJYXCH
|
|
|
عدد الألياف
|
4 كور (1 كور ، 4 كور أيضا)
|
|
|
عضو قوة
|
سلك فولاذي 1.0 مم ذاتي الدعم واثنين من الأسلاك الفولاذية المتوازية 0.45 مم
|
|
|
أبعاد الكابل (العرض × الارتفاع تقريبًا)
|
(2.0 ± 0.2) × (5.0 ± 0.2) ملم
|
|
|
خارج سترة
|
LSZH
|
|
|
خارج لون السترة
|
ابيض أم اسود
|
|
|
طلب
|
كابل FTTH (الألياف إلى المنزل) ، يستخدم داخليًا ، شبكة وصول
|
|
|
أغراض
|
|
وحدة
|
مواصفات G.657A1
|
|
وضع قطر المجال
|
1310 نانومتر
|
ميكرومتر
|
9.0 ± 0.4
|
|
1550 نانومتر
|
ميكرومتر
|
10.1 ± 0.5
|
|
|
قطر الكسوة
|
ميكرومتر
|
124.8 ± 0.7
|
|
|
تكسية غير دائرية
|
٪
|
≤0.7
|
|
|
خطأ تركيز الكسوة الأساسية
|
ميكرومتر
|
≤0.5
|
|
|
قطر الطلاء
|
ميكرومتر
|
245 ± 5
|
|
|
طلاء غير دائري
|
٪
|
≤6.0
|
|
|
خطأ تركيز طلاء الكسوة
|
ميكرومتر
|
≤12.0
|
|
|
الطول الموجي لقطع الكابل
|
نانومتر
|
λcc≤1260
|
|
|
التوهين (حد أقصى)
|
1310 نانومتر
|
ديسيبل / كم
|
≤0.35
|
|
1550 نانومتر
|
ديسيبل / كم
|
≤0.21
|
|
|
خسارة الانحناء الكلي
|
1 لفة × 10 مم دائرة نصف قطرها 1550 نانومتر
|
ديسيبل
|
≤0.75
|
|
1 لفة × 10 مم دائرة نصف قطرها 1550 نانومتر
|
ديسيبل
|
≤1.5
|
|
الشحن والتعبئة
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية للكابلات الموجودة في ساحات البكرات.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.قد يتم تركيب مقابض سحب اختيارية في المصنع إذا تم تحديدها في وقت الشراء.
يتم تمييز كل بكرة بنوع الكابل وعدد الألياف وطول الكابل.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
