24 كابل ألياف ضوئية متعدد الأوضاع داخلي اندلاع مع قوة عالية
يستخدم كبل التوزيع متعدد الأغراض كبلًا بسيطًا (φ900 ميكرومتر عازلة محكمة ، أراميد يارم كعضو قوة) كوحدة فرعية.يقع البلاستيك المقوى بالألياف (FRP) في وسط اللب كعضو قوة غير معدنية.الوحدات الفرعية تقطعت بهم السبل حول قلب الكابل.يتم استكمال الكابل بغلاف PVC أو LSZH (دخان منخفض ، صفر هالوجين ، مثبطات اللهب).
ميزة
1.يضمن هيكل عضو ذو قوة غير معدنية ذات علامة تجارية أن الكابل يتحمل قوة شد كبيرة.
2-الغلاف المضاد للتآكل ، والمضاد للماء ، والأشعة فوق البنفسجية ، ومثبطات اللهب وغير ضار بالبيئة ، إلخ.
3-درجة حرارة التشغيل للتخزين: -20 درجة مئوية ~ + 60 درجة مئوية ، درجة حرارة التثبيت: -5 درجة مئوية ~ + 50 درجة مئوية.
طلب
1- توزيع الكابلات الداخلية.
2- بالنسبة للكابلات الأساسية داخل المبنى بما في ذلك الأرضيات ومحطات البوكسكس ومحطات العمل.
3- بالنسبة للمحطات الطرفية المباشرة قصيرة ومتوسطة المسافة داخل المباني وداخل المباني المختلفة ، يمكن توصيل كل وحدة كبل فرعي مباشرةً بواسطة موصل قياسي.
معلمات الألياف
| لا. | أغراض | وحدة | تخصيص | |
| G.652D | ||||
| 1 | وضع قطر المجال | 1310 نانومتر | ميكرومتر | 9.2 ± 0.4 |
| 1550 نانومتر | ميكرومتر | 10.4 ± 0.5 | ||
| 2 | قطر الكسوة | ميكرومتر | 124.8 ± 0.7 | |
| 3 | تكسية غير دائرية | ٪ | ≤0.7 | |
| 4 | خطأ تركيز الكسوة الأساسية | ميكرومتر | ≤0.5 | |
| 5 | قطر الطلاء | ميكرومتر | 245 ± 5 | |
| 6 | طلاء غير دائري | ٪ | ≤6.0 | |
| 7 | خطأ تركيز طلاء الكسوة | ميكرومتر | ≤12.0 | |
| 8 | الطول الموجي لقطع الكابل | نانومتر | λنسخة≤1260 | |
| 9 | التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.4 |
| 1550 نانومتر | ديسيبل / كم | ≤0.3 | ||
معلمات الكابل
| أغراض | تحديد | |
| عدد الألياف | 2-48 | |
| ألياف مخزنة بشكل ضيق | البعد | 850 ميكرومتر ± 50 ميكرومتر |
| مادة | PVC | |
| لون | أبيض | |
| كابل سيمبلكس | البعد | 1.9 مم ± 0.1 مم |
| مادة | LSZH | |
| لون | أصفر | |
| عضو قوة | كيفلر | |
| علامات الطباعة | (1) - (48) | |
| عضو القوة المركزية | قطر الدائرة | 3.8 مم ± 0.1 مم |
| مادة | FRP + LSZH | |
| لون | أصفر | |
|
الغلاف الخارجي |
البعد | 14.5 مم ± 0.5 مم |
| مادة | LSZH | |
| لون | أصفر | |
الخصائص الميكانيكية والبيئية
| أغراض | توحد | تحديد |
| التوتر (طويل الأجل) | ن | 600 |
| التوتر (قصير الأجل) | ن | 1500 |
| سحق (طويل الأجل) | N / 10 سم | 300 |
| سحق (قصير الأجل) | N / 10 سم | 1000 |
| دقيقة.نصف قطر الانحناء (ديناميكي) | مم | 20 د |
| دقيقة.بيند الشعاع (ثابت) | مم | 10 د |
| درجة حرارة التثبيت | º ج | -10 ~ + 50 |
| درجة حرارة التشغيل | º ج | -20 ~ + 60 |
| درجة حرارة التخزين | º ج | -20 ~ + 60 |
المقياس التقني
| الخصائص الهندسية | |||||||
| عدد الألياف | 4 | 6 | 8 | 12 | 16 | 18 | 24 |
| قطر كابل الاختراق (مم) | 7.5 | 8.5 | 10 | 12.5 | 12.5 | 12.5 | 14.5 |
| وزن كابل التكسير (كجم / كم) | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| قطر TBF (ميكرومتر) | 900 ± 50 | ||||||
| الخصائص الميكانيكية | |||||||||
| ماكس لود (ن) | طويل الأمد | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| المدى القصير | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| نصف قطر الانحناء (مم) | متحرك | 20 * D (D: قطر الكابل) | |||||||
| ثابتة | 10 * D (D: قطر الكابل) | ||||||||
| الفيبر | |
| نوع الألياف (البعد الأساسي / الكسوة) | 9/125 50/125 62.5 / 125 |
| خصائص الإرسال | |||
|
SM (1310/1550 نانومتر) |
50/125 (850/1300 نانومتر) |
62.5 / 125 (850/1300 نانومتر) |
|
| أقصى توهين (ديسيبل / كم) | 0.45 / 0.30 | 3.5 / 1.5 | 3.5 / 1.5 |
| التوهين النموذجي (ديسيبل / كم) | 0.40 / 0.25 | 3.1 / 1.0 | 3.0 / 1.0 |
| عرض النطاق الترددي الصغير (Mhz.km) | - | 400/400 | 160/500 |

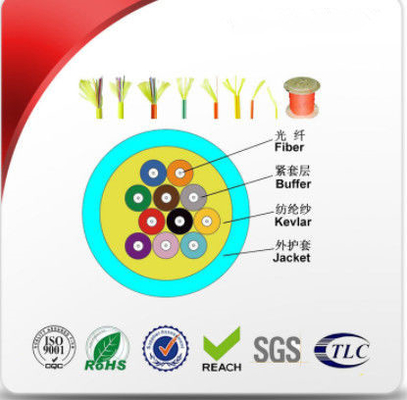

هيكل المنتجات
