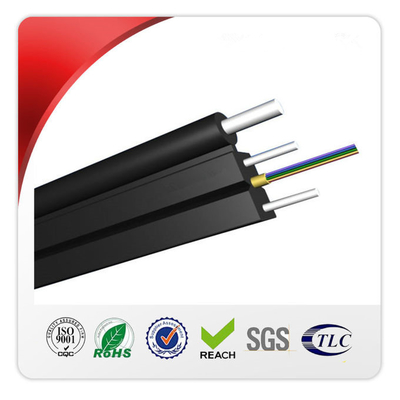

2 الأساسية كابل إسقاط FTTH في الهواء الطلق مع أسلاك فولاذية تقوية
تغطي هذه المواصفة متطلبات تصميم الهيكل والمعايير الميكانيكية والفيزيائية ومعايير الأداء لتزويد كبلات الألياف الضوئية.تهدف الميزات الموضحة في هذا المستند إلى توفير معلومات حول أداء الكبل البصري.
التطبيقات
1. نظام الأسلاك في الهواء الطلق.
2.FTTH ، نظام المحطة.
3. رمح داخلي ، بناء الأسلاك.
صفات
1.Bow- التعادل نوع تصميم المقطع العرضي ، LSZH أو سترة PVC.
2- سلكان فولاذيان متوازيان أو FRP كعضو قوة لحماية الألياف وتوفير توتر وضغط كافيين.
3. فليكس الألياف المتينة لتوفير نطاق ترددي أكبر وتعزيز خصائص نقل الشبكة.
4.Easy مقشر ، وخفيفة الوزن ، وصغر الحجم ، وتصميم فريد الأخدود ، وسهلة للصيانة.
5. سلك فولاذي واحد كمرسال لتعزيز خصائص الشد.
تعليم غلاف الكابل
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
تحديد
المواصفات العامة
|
نوع الكابل |
FTTH (كابل إسقاط) |
|
نوع الألياف |
SM G.657A1 |
|
طلب |
اتصالات بعيدة المدى ، LAN |
|
طرق التثبيت الموصى بها |
جوي |
|
بيئة |
داخلي وخارجي |
|
نطاق درجة حرارة |
-40 درجة مئوية إلى 70 درجة مئوية |
مواصفات الألياف
|
نمط الألياف |
وحدة |
SM |
SM |
SM |
||
|
حالة |
نانومتر |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
توهين |
ديسيبل / كم |
≤0.36 / 0.23 |
≤3.5 / 0.21 |
≤3.5 / 0.21 |
||
|
تشتت |
1310 نانومتر |
Ps / (نانومتر * كم) |
≤18 |
≤18 |
≤18 |
|
|
1550 نانومتر |
Ps / (نانومتر * كم) |
≤22 |
≤22 |
≤22 |
||
|
الطول الموجي للتشتت الصفري |
نانومتر |
1312 ± 10 |
1312 ± 10 |
1300-1324 |
||
|
منحدر تشتت صفري |
ps / (nm² × Km) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
الحد الأقصى من الألياف الفردية PMD |
[ملاحظة / √km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
قيمة ارتباط تصميم PMD |
ps / (nm² × Km) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
الطول الموجي لقطع الألياف λc |
نانومتر |
> = 1180 ، ≤1330 |
> = 1180 ، ≤1330 |
> = 1180 ، ≤1330 |
||
|
الطول الموجي لقطع الكابل λcc |
نانومتر |
≤1260 |
..... |
..... |
||
|
MFD |
1310 نانومتر |
أم |
9.2 ± 0.4 |
9.0 ± 0.4 |
9.8 ± 0.4 |
|
|
1550 نانومتر |
أم |
10.4 ± 0.8 |
10.1 ± 0.5 |
9.8 ± 0.5 |
||
|
الخطوة (يعني القياس ثنائي الاتجاه) |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
عدم انتظام طول الألياف وانقطاع النقطة |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
معامل فرق التبعثر المرتجع |
ديسيبل / كم |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
توحيد التوهين |
ديسيبل / كم |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
قطر الكسوة |
أم |
125.0 ± 0.1 |
124.8 ± 0.1 |
124.8 ± 0.1 |
||
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
قطر الطلاء |
أم |
242 ± 7 |
242 ± 7 |
242 ± 7 |
||
|
طلاء / خطأ متركز خطأ |
أم |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
خطأ تركيز اللب / الكسوة |
أم |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
حليقة (نصف قطر) |
أم |
≥4 |
≥4 |
≥4 |
||
|
نمط الألياف |
وحدة |
SM |
SM |
SM |
||
|
حالة |
نانومتر |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
توهين |
ديسيبل / كم |
≤0.36 / 0.23 |
≤3.5 / 0.21 |
≤3.5 / 0.21 |
||
|
تشتت |
1310 نانومتر |
Ps / (نانومتر * كم) |
≤18 |
≤18 |
≤18 |
|
|
1550 نانومتر |
Ps / (نانومتر * كم) |
≤22 |
≤22 |
≤22 |
||
|
الطول الموجي للتشتت الصفري |
نانومتر |
1312 ± 10 |
1312 ± 10 |
1300-1324 |
||
|
منحدر تشتت صفري |
ps / (nm² × Km) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
الحد الأقصى من الألياف الفردية PMD |
[ملاحظة / √km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
قيمة ارتباط تصميم PMD |
ps / (nm² × Km) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
الطول الموجي لقطع الألياف λc |
نانومتر |
> = 1180 ، ≤1330 |
> = 1180 ، ≤1330 |
> = 1180 ، ≤1330 |
||
|
الطول الموجي لقطع الكابل λcc |
نانومتر |
≤1260 |
..... |
..... |
||
|
MFD |
1310 نانومتر |
أم |
9.2 ± 0.4 |
9.0 ± 0.4 |
9.8 ± 0.4 |
|
|
1550 نانومتر |
أم |
10.4 ± 0.8 |
10.1 ± 0.5 |
9.8 ± 0.5 |
||
|
الخطوة (يعني القياس ثنائي الاتجاه) |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
عدم انتظام طول الألياف وانقطاع النقطة |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
معامل فرق التبعثر المرتجع |
ديسيبل / كم |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
توحيد التوهين |
ديسيبل / كم |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
قطر الكسوة |
أم |
125.0 ± 0.1 |
124.8 ± 0.1 |
124.8 ± 0.1 |
||
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
قطر الطلاء |
أم |
242 ± 7 |
242 ± 7 |
242 ± 7 |
||
|
طلاء خطأ مركز |
أم |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
خطأ تركيز اللب / الكسوة |
أم |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
حليقة (نصف قطر) |
أم |
≥4 |
≥4 |
≥4 |
||
اللون القياسيتحديد الألياف
|
لا. |
1 |
2 |
3 |
4 |
5 |
6 |
|
لون |
أزرق |
البرتقالي |
أخضر |
بني |
سليت |
أبيض |
|
لا. |
7 |
8 |
9 |
10 |
11 |
12 |
|
لون |
أحمر |
أسود |
أصفر |
البنفسجي |
لون القرنفل |
أكوا |
تصميم الكابلات
|
غرض |
وصف |
|
نموذج رقم |
FTTH-1 G.657A1-LSZH |
|
1. عدد الألياف |
2 كور |
|
2. قطر الكابل |
2.1 ± 0.1 * 5.2 ± 0.2 مم |
|
3. وزن الكابل |
17.7 كجم |
|
4. عضو القوة |
|
|
-مادة |
فُولاَذ |
|
-قطر الدائرة |
0.45 مم * 2 |
|
5. الخارجي غمد |
|
|
-مادة |
LSZH |
|
6. غمد بمناسبة |
|
|
-نوع الوسم |
طباعة ليزر |
|
7. رسول |
|
|
التطوير التنظيمي |
1.0 ملم |
|
مادة |
أسلاك الفولاذ |
أداء الكابلات
| أغراض | وصف | |
| نطاق درجة حرارة التثبيت | -20 - + 60 درجة مئوية | |
| درجة حرارة التشغيل والنقل | -40- + 70 درجة مئوية | |
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د |
| المدى القصير | 20 د | |
| قوة الشد المسموح بها (N) | طويل الأمد | 300 |
| المدى القصير | 600 | |
| تحميل السحق (N / 100mm) | طويل الأمد | 1100 |
| المدى القصير | 2200 | |
الاختبار والتفتيش
يتم قياس الخصائص البصرية لجميع الألياف قبل تصنيع الكابلات وتظل قابلة للتتبع طوال عملية التصنيع وعمر الكابل.
بعد الكابلات ، نستخدم تقنيات التحكم في العمليات الإحصائية جنبًا إلى جنب مع التحقق الدوري لضمان الامتثال بنسبة 100٪ لمتطلبات التوهين في كل طول من الكبلات باستخدام OTDR ثنائي الاتجاه في جميع أطوال موجات التشغيل.يتم إجراء قياسات أبعاد الكابلات أيضًا في الفحص النهائي وتسجيلها.
التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل الماء.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
