LSZH غمد كابل الألياف الضوئية FTTH مع أسلاك فولاذية تقوية FRP

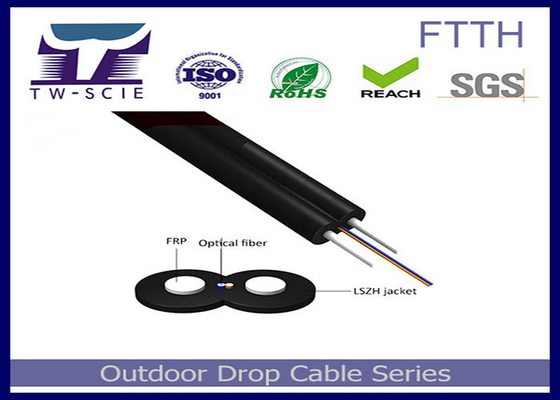

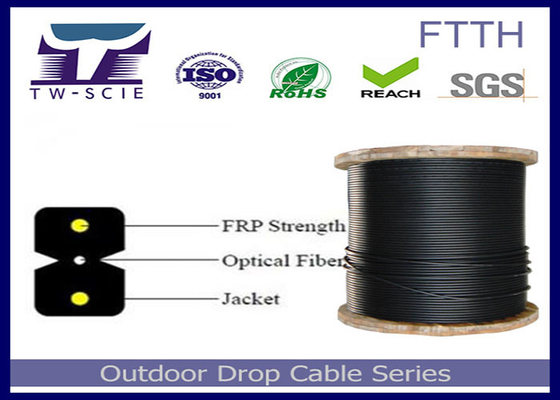

تستخدم شبكة الوصول ذات الدعم الذاتي الكبل البصري الداخلي الخارجي مع شكل فراشة لوضع وحدة الاتصال البصري في المركز ، ويتم وضع عضوين متوازيين من المعدن على كلا الجانبين ، وإضافة عضو قوي معدني واحد في الخارج. مكتمل بغمد Lsoh Low Smoke Zero Halogen (LSZH) الأسود أو الملون.
طلب
3. مناسبة للاتصال الأرضي.
صفات
1. 250um من الألياف.
2. FRP / KFRP.
3. LSZH غمد.
تفاصيل تركيب الكابلات
| أغراض | وصف | ||||||
| عدد الألياف | 2-24 درجة | ||||||
| الفيبر | يكتب | G652D / G657A / المتعدد | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | مادة | غزل كيفلر | |||||
| أنبوب فضفاض | قطر الدائرة | 0.9-1.2 مم | |||||
| مادة | / | ||||||
| الغلاف الخارجي | مادة | PVC / LSZH | |||||
| قطر الدائرة | 1.6 * 2.0-3.0 * 6.0 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 5.5-28.5 كجم | ||||||
| نطاق درجة حرارة التثبيت (C) | -20 + 60 | ||||||
| درجة حرارة التشغيل والنقل (ºC) | -40 + 70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| الانحناء الأدنى نصف قطر (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
طويل الأمد | 40 | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
المدى القصير | 80 | |||||
| تحميل السحق (N / 100mm) | طويل الأمد | 200 | |||||
| تحميل السحق (N / 100mm) | المدى القصير | 1000 | |||||
اللون القياسي للألياف والأنبوب
| نمط الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| توهين | ديسيبل / كم | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | ---- | ---- | |||
| دحض | 1550 نانومتر | Ps / (نانومتر * كم) | ---- | ≤18 | ---- | ---- | دحض |
| 1625 نانومتر | Ps / (نانومتر * كم) | ---- | ≤22 | ---- | ---- | ||
| باندويث | 850 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 400 | > = 160 | باندويث |
| 1300 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1300-1324 | > = 1302 ، ≤ 1322 |
---- | ---- | > = 1295 ، ≤ 1320 |
|
| منحدر الصفر | نانومتر | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة ارتباط تصميم PMD | Ps (nm2 * k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤ 1330 |
> = 1180 ، ≤ 1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | ---- | ---- | ---- | |
| عددي الفتحة (نسبة غير معلومة) |
---- | ---- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (يعني ثنائي الاتجاه قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق مبعثر خلفي معامل في الرياضيات او درجة |
ديسيبل / كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ||||
| ديماتر الأساسية | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / شافينش تركيز الخطأ |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ في مركزية النواة / الكسوة | أم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| حليقة (نصف قطر) | أم | ≤4 | ≤4 | ---- | ---- | ---- | |

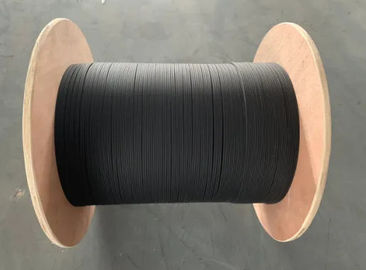

التعبئة والشحن
