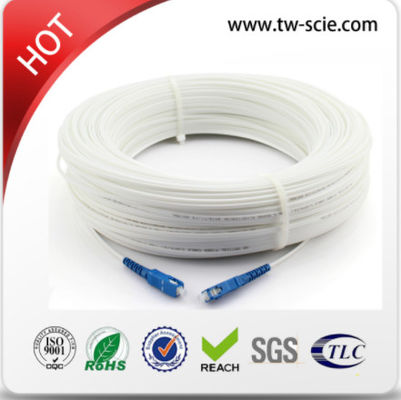

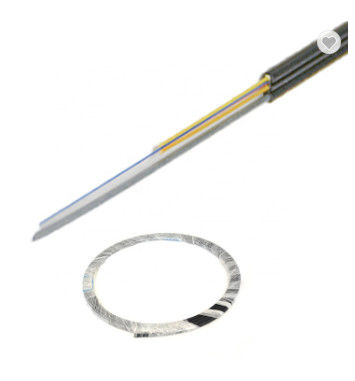

كبلان مسطحان ذو نواة لتطبيقات الألياف إلى المنزل (FTTH) ، تم تصنيع الكبل من ألياف أحادية الوضع محمية بواسطة عضو قوة عازلة مصنوع من البلاستيك المقوى بالألياف (FRP) وغطاء خارجي LSZH.
إنه خفيف جدًا في البناء وسهل التركيب ، ويستخدم بشكل عام لتوصيل إطار التوزيع الرئيسي بنقطة التوحيد في المنزل أو الشقة أو المكاتب.يمكن استخدام الموصلات القياسية الصناعية للإنهاء المباشر بسبب حجم الألياف القياسي 250 ميكرومتر.
امتثل مع أو يتجاوز المعيار
. ITU-T G652.D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657.A . IEC60793-2-10 اكتب A1a.1 / A1b OM1 / OM2
. IEC60793-2-10 اكتب A1a.2 OM3 . IEC60793-2-10 اكتب A1a.3 OM4
. ISO / IEC 11801 ، ISO / IEC 24702 . IEEE 802.3z جيجابت إيثرنت
. ANSI / TIA / EIA 568C.3 . التوجيه المتوافق مع ROHS 2011/65 / EU (ROHS2.0)
الخصائص الميكانيكية والبيئية
| وصف | مواصفات الكابلات | |
| G652D | G657A | |
| تكسية غير دائرية | <1.0٪ | ≤0.7٪ |
| وضع القطر @ 1310nm | 8.7 ~ 9.5 ميكرومتر | 8.4 ~ 9.2 ميكرومتر |
| قطر الكسوة | 125.0 + 1.0 ميكرومتر | 125.0 + 0.7 ميكرومتر |
| خطأ التركيز الأساسي | <0.6 ميكرومتر | <0.5 ميكرومتر |
| قطر الطلاء الأساسي | 245 ± 7 ميكرومتر | 245 ± 5 ميكرومتر |
| خطأ تركيز الكسوة للطلاء | ≤12.0up | |
| نصف قطر منحنى الألياف | > 4 م | |
| مستوى الإثبات | > 1.5٪ إجهاد | |
| نوع الألياف | G652D أو G657A | |
| حمل الشد | 80N | |
| درجة حرارة | -20 ~ 60 درجة مئوية | |
| الصفة | شرط | القيمة | |
| توهين | @ 1310nm | <0.40 ديسيبل / كم | |
| @ 1550nnm | <0.30 ديسيبل / كم | ||
| خسارة الانحناء الكلي | Ø 30 ملم | G652D | G657A |
| 10 أدوار عند 1550 نانومتر | <0.50 ديسيبل | <0.25 ديسيبل | |
| تشتت لوني | @ 1310nm | <3.5ps / nm.km | |
| @ 1550nnm | <18ps / nm.km | ||
| الطول الموجي المقطوع | <1260 نانومتر | ||
| منحدر تشتت صفري | ≤0.092ps / (نانومتر².km) | ||
| الطول الموجي للتشتت الصفري | 1312 ~ 1324 نانومتر | ||
رمز لون الألياف القياسي
الألياف 13 وما فوق يتكرر رمز اللون مع إضافة شريط أسود أو شرطة
ملاحظة: سيتم اتباع لون أنبوب الألياف بنفس الترتيب.
الترتيب يرشد
| XX | أ | ب | ج | CL |
| نوع الكابل | السترة | عدد الألياف | نوع الألياف (FXX) | لون الجاكيت (CL) |
| GJXFH | 1 = بولي كلوريد الفينيل 2 = LSZH 3 = PE |
عدد الألياف 01F ، 02F |
OM1 = 62.5 / 125 OM1 OM2 = 50/125 OM2 OM3 = 50/125 OM3 OM4 = 50/125 OM4 G652D = 9/125 G652D G657A = 9/125 G657A |
كما لوحظ في مخطط رمز اللون |
| رقم القطعة | وصف |
| OC-GJXFH-22G652Dهل | 2 النوى المفردة G652D GJXFH كابل الألياف البصرية ، سترة LSZH ، اللون الأبيض. |
