مصنع الكابلات شقة FTTH 1core G657A LSZH داخلي فراشة إسقاط كابل

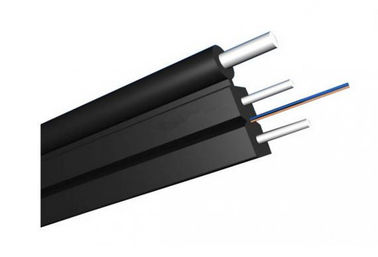

يستخدم كابل الإسقاط الداخلي GJXFH FTTH هيكل الفراشة المسطح ، حيث يتم وضع وحدة الألياف الضوئية في المركز.يتم وضع عضوتين متوازيتين من البلاستيك المقوى بالألياف (FRP) على الجانبين.ثم يتم استكمال الكابل بغمد LSZH.
سمات
1. أداء جيد للماء
2.Low دخان ، صفر هالوجين وغمد مثبطات اللهب
3-قطر أصغر ، هيكل بسيط ، وزن خفيف ، وقابلية عملية عالية
4. عضو قوة FRP يضمن مقاومة الكهرومغناطيسية ومقاومة السحق
5.الألياف الخاصة منخفضة الانحناء توفر نقل بيانات عرض النطاق الترددي العالي
6.Novel تصميم الفلوت ، بسهولة الشريط واللصق ، تبسيط التركيب والصيانة
7- شبكة الوصول
8- شبكة المنطقة المحلية (LAN)
9. المستخدمين النهائيين المستخدمين الكابلات مباشرة
10. نظام الاتصالات البصرية الألياف
11.FTTH الكابلات الداخلية والتوزيع
طلب
1. اعتمد للتوزيع الداخلي.
2. كضفيرة من معدات الاتصالات
3. مناسبة لمعدات الاتصالات
4. يمكن تركيبها بسهولة
صفات
1. الوزن والتكلفة المنخفضة والعملي.
2. مناسبة لمجال مساحة محدودة للفرع ، سلسلة داخلية
3. وضعت لتسهيل عمليات البناء ؛ الجزء والكابل
4. تستخدم السترة دخانًا منخفضًا ، ومواد مثبطة للهب خالية من الهالوجين.
5. منع البرق والبيئة الكهربائية القوية.
6. تقوي FRP أو KFRP المواد المكونة.
شرط الطلب
1. فرز الألياف: وضع فردي G652 ، G655 ، G657 ، الوضع المتعدد 50 / 125،62.5 / 125 ، OM3 ، OM4.
2. علامة تجارية للألياف: YOFC ، Corning ، Fiberhome Fujikura ، OFS إلخ.
3. غمد المواد: PE ، LSZH ، PVC (يمكن أن تكون مطلوبة).
4. غمد اللون: أسود ، يمكن أن تكون مطلوبة.
5. لون الألياف والأنبوب: يمكن أن تكون مطلوبة وفقا للون الذين تقطعت بهم السبل.
6. حجم الكابل: يجب أن يكون وفقا للجدول ، يمكن أن تكون مطلوبة.
7. طول الكابل: عموما 2 كيلومتر ، يمكن أن تكون مطلوبة.
8. متطلبات أخرى: يمكن التفاوض.
تحديد
|
نوع الكابل |
كابل إسقاط FTTH |
عدد الألياف |
1 ألياف |
|
بناء |
شقة الفراشة |
وضع فردي G.657A |
وضع فردي G.657A |
|
مادة الغلاف الخارجي |
LSZH (أسود / أبيض) |
مادة عضو القوة |
FRP |
|
قطر الكابل |
(2.0 ± 0.1) × (3.0 ± 0.1) مم |
وزن |
10 كجم / كم |
|
قوة الشد (طويل / قصير المدى) |
100 / 200N |
تحميل سحق (طويل / قصير المدى) |
300/1000 (نيوتن / 100 مم) |
|
نصف قطر الانحناء (طويل / قصير المدى) |
10D / 20D (مم) |
درجة حرارة التشغيل / التخزين |
-40 إلى +85 درجة مئوية |
تفاصيل بناء الكابلات:
|
أغراض |
وصف |
||||||
|
عدد الألياف |
1 كور |
||||||
|
الفيبر |
يكتب |
G657A |
|||||
|
قطر الدائرة |
250 ميكرومتر |
||||||
|
عضو القوة |
مادة |
سلك فولاذي مجلفن / FRP / KFRP |
|||||
|
سمك غلاف الكابل |
/ |
الأعلى.0.8 مم / دقيقة.0.4 ملم |
|||||
|
/ |
/ |
||||||
|
الغلاف الخارجي |
مادة |
LSZH |
|||||
|
قطر الدائرة |
1.8 ± 0.2 مم |
||||||
|
حجم الكابل (الارتفاع * العرض) |
3.0 (± 0.1) مم × 2.0 (± 0.2) مم |
||||||
|
وزن الكابل |
8.5 كجم ± 1 كجم |
||||||
|
نطاق درجة حرارة التثبيت (C) |
-20 + 60 |
||||||
|
درجة حرارة التشغيل والنقل (ºC) |
-40 + 70 |
||||||
|
الحد الأدنى لنصف قطر الانحناء (مم) |
طويل الأمد |
10 د |
|||||
|
دقيقة الانحناء |
المدى القصير |
20 د |
|||||
|
الحد الأدنى المسموح به |
طويل الأمد |
40 |
|||||
|
الحد الأدنى المسموح به |
المدى القصير |
80 |
|||||
|
تحميل السحق (N / 100mm) |
طويل الأمد |
500 |
|||||
|
تحميل السحق (N / 100mm) |
المدى القصير |
1000 |
|||||
خاصية الألياف:
|
نمط الألياف |
وحدة |
SM |
SM |
مم |
مم |
مم |
|
|
حالة |
نانومتر |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
توهين |
ديسيبل / كم |
≤ |
≤ |
≤ |
≤3.0 / 1.0 |
≤3.0 / 1.0 |
|
|
0.36 / 0.23 |
0.34 / 0.22 |
3.0 / 1.0 |
---- |
---- |
|||
|
دحض |
1550 نانومتر |
Ps / (نانومتر * كم) |
---- |
≤18 |
---- |
---- |
دحض |
|
1625 نانومتر |
Ps / (نانومتر * كم) |
---- |
≤22 |
---- |
---- |
|
|
|
باندويث |
850 نانومتر |
ميجاهيرتز كم |
---- |
---- |
> = 400 |
> = 160 |
باندويث |
|
1300 نانومتر |
ميجاهيرتز كم |
---- |
---- |
> = 800 |
> = 500 |
|
|
|
الطول الموجي للتشتت الصفري |
نانومتر |
1300-1324 |
> = 1302 ، |
---- |
---- |
> = 1295 ، |
|
|
منحدر الصفر |
نانومتر |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
الحد الأقصى للألياف الفردية PMD |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
قيمة ارتباط تصميم PMD |
Ps (nm2 * k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
الطول الموجي لقطع الألياف λc |
نانومتر |
> = 1180 ، |
> = 1180 ، |
---- |
---- |
---- |
|
|
قطع الكابل |
نانومتر |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310 نانومتر |
أم |
9.2 +/- 0.4 |
9.2 +/- 0.4 |
---- |
---- |
---- |
|
1550 نانومتر |
أم |
10.4 +/- 0.8 |
10.4 +/- 0.8 |
---- |
---- |
---- |
|
|
عددي |
|
---- |
---- |
0.200 + / |
0.275 +/- 0. |
0.200 +/- 0 |
|
|
الخطوة (يعني ثنائي الاتجاه |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
المخالفات على الألياف |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
عدم الاستمرارية |
|||||||
|
فرق مبعثر خلفي |
ديسيبل / كم |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
توحيد التوهين |
ديسيبل / كم |
≤0.01 |
≤0.01 |
|
|
|
|
|
ديماتر الأساسية |
أم |
|
|
50 +/- 1.0 |
62.5 +/- 2.5 |
50 +/- 1.0 |
|
|
قطر الكسوة |
أم |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
|
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
قطر الطلاء |
أم |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
|
|
طلاء / شافينش |
أم |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
خطأ في مركزية النواة / الكسوة |
أم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
حليقة (نصف قطر) |
أم |
≤4 |
≤4 |
---- |
---- |
---- |
|
