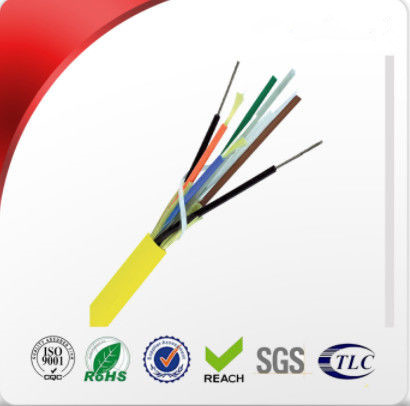

كابلات الألياف الضوئية الداخلية متعددة الضيقة
تغطي هذه المواصفة متطلبات تصميم الهيكل والمعايير الميكانيكية والفيزيائية ومعايير الأداء لتزويد كبلات الألياف الضوئية.تهدف الميزات الموضحة في هذا المستند إلى توفير معلومات حول أداء الكبل البصري.
تحديد
عام تحديد
| نوع الكابل | كابل توزيع داخلي متعدد الألياف |
| نوع الألياف | SM G652D |
| طلب | الاتصالات ، LAN |
| طرق التثبيت الموصى بها | داخلي |
| نطاق درجة حرارة | -20 إلى 60 |
الفيبر تحديد
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| صفات | شروط | القيم المحددة | الوحدات |
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر |
9.2 ± 0.4 |
µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر |
＜ 0.35 |
ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر |
≤3.5 |
Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر |
1.466 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة |
1.0-5.0 |
ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
| عدد الألياف | أبعاد الكابل (مم) | وزن الكابل (كجم / كم) | الشد (N) | سحق (ن / 100 مم) | دقيقة.بيند شعاع (مم) | نطاق درجة الحرارة (℃) | |||
| طويل | قصير | طويل | قصير | متحرك | ثابتة | ||||
| 4 | 5.0 | 19.0 | 130 | 440 | 200 | 1000 |
|
|
|
| 6 | 5.2 | 23.0 | 130 | 440 | 200 | 1000 | |||
| 8 | 5.5 | 26.0 | 130 | 440 | 200 | 1000 | |||
| 12 | 6.5 | 36.5 | 200 | 660 | 200 | 1000 | |||
| 16 | 7.5 | 44.5 | 200 | 660 | 200 | 1000 | |||
| 24 | 8.2 | 54.5 | 200 | 660 | 200 | 1000 | |||
| 36 | 9.0 | 72.0 | 200 | 660 | 200 | 1000 | |||
| 48 | 10.5 | 90.0 | 200 | 660 | 200 | 1000 | |||
هيكل الكابلات
التعبئة والشحن
