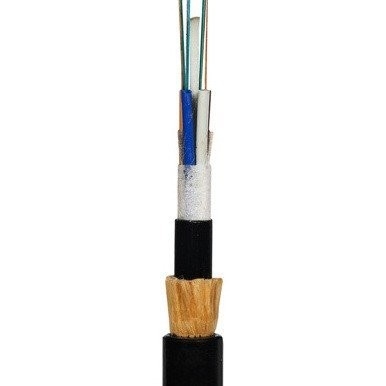

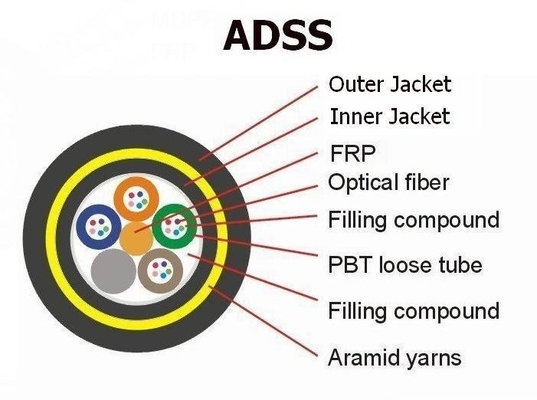

كابل ADSS هو أنبوب فضفاض. يتم وضع الألياف ، 250 ميكرو مترا ، في أنبوب فضفاض مصنوع من بلاستيك عالي النمط. يتم ملء الأنابيب بمركب ملء مقاوم للماء.الأنبوبات (والملءات) مقيدة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط و دائريبعد أن يتم ملء جوهر الكابل بمكونات التعبئة ، يتم تغطيته بغطاء داخلي رقيق من PE (البولي إيثيلين).بعد أن يتم تطبيق طبقة من الخيوط الأراميدية على الغلاف الداخلي كعضو في القوة، يتم استكمال الكابل بمغلفة خارجية PE أو AT (مناهضة للتتبع).
يتم أخذ الحالة الفعلية لخطوط الكهرباء الجوية بعين الاعتبار بالكامل عند تصميم كابل ADSS.للخطوط الكهربائية مساوية أو أكبر من 110 كيلو فولتيتم تطبيق غطاء خارجي. يمكن أن يلبي التصميم المخصص للكمية من الأراميد وعملية الشبكة الطلب على مختلف المدى.
كابلات الألياف الضوئية الجوية ذاتية الدعم الكامل، بدون مواد معدنية في الهيكل
عدد كبير من نواة الألياف ، والوزن الخفيف ، يمكن تثبيتها مع خط الكهرباء ، وتوفير الموارد
تبني مادة الأراميد عالية المقاومة للشد لتحمل التوتر القوي ومنع التشنجات والرصاص
التوسع الحراري الصغير ، وتغير قوس خط الكابل صغير عندما تتغير درجة الحرارة بشكل كبير
طبقة مزدوجة من الخيوط الأراميدية كعنصر قوة، تلبي البيئة القاسية مثل منطقة البحيرات المالحة عالية الارتفاع أو الخط مع امتداد أكثر من 800 متر
غطاء ثلاث طبقات ، PE / AT كسترة خارجية
المواصفات
| عدد ألياف الكابلات | / | 2 ~ 30 | 32~60 | 62 ~ 72 | |||
| الهيكل | / | 1+5 | 1+5 | 1+6 | |||
| أسلوب الألياف | / | G.652D | |||||
| عضو القوة المركزية | المواد | ملم | FRP | ||||
| قطر (متوسط) | 1.5 | 1.5 | 2.1 | ||||
| أنبوب فضفاض | المواد | ملم | PBT | ||||
| قطر (متوسط) | 1.8 | 2.1 | 2.1 | ||||
| سمك (متوسط) | 0.32 | 0.35 | 0.35 | ||||
| الحد الأقصى للألياف/الأنابيب الفارغة | 6 | 12 | 12 | ||||
| لون الأنابيب | تحديد اللون الكامل | ||||||
| الطول الزائد للألياف | % | 0.7~0.8 | |||||
| مقاومة الماء | المواد | / | هلام الكابل | ||||
| الساحة الداخلية | المواد | ملم | الـ MDPE | ||||
| الغطاء الداخلي | 0.9ملم | ||||||
| مكونات تقوية غير معدنية | المواد | / | خيوط الأراميد | ||||
| الغطاء الخارجي | المواد | ملم | الـ MDPE | ||||
| الغطاء الخارجي | 1.8ملم | ||||||
| قطر الكابل (متوسط) | ملم | 10.9 | 11.5 | 12.1 | |||
| وزن الكابل (تقريبياً) | كغ/كيلومتر | 95 | 110 | 120 | |||
| منطقة قطاع الكابلات | ملم2 | 93.31 | 103.87 | 114.99 | |||
| معامل التخفيف ((ماكس)) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| المقاومة المسموح بها للشد ((RTS)) | kn | 6 | |||||
| الحد الأقصى للجهد المسموح به ((مات)) | kn | 2.5 | |||||
| متوسط التوتر التشغيلي السنوي | kn | 3.2 | |||||
| نموذج يونغ | kn/mm2 | 7.8 | |||||
| معامل التوسع الحراري | 10-6/C | 9 | |||||
| مقاومة السحق | على المدى الطويل | N/100mm | 1100 | ||||
| قصيرة الأجل | 2200 | ||||||
| الإذن نصف قطر المنحني | ثابتة | ملم | 15 من OD | ||||
| ديناميكية | 20 من OD | ||||||
| الحرارة | عند وضع | °C | -20~+60 | ||||
| تخزين ونقل | -40~+70 | ||||||
| الركض | -40~+70 | ||||||
| نطاق التطبيق | مناسبة لمستوى الجهد تحت 110kV، سرعة الرياح أقل من 25m/s، التجمد 5mm | ||||||
| علامات الكابلات |
اسم الشركة ADSS-××B1-PE-100M DL/T 788-2001 ××××M سنة (أو بناء على طلب العميل) |
||||||
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكنها ليست مكملاً للعقد. يرجى الاتصال بالمبيعات للحصول على التفاصيل.
يتم توفير الكابلات بأطوال كما هو محدد في PI أو حسب المتطلبات. سيتم شحن كل طول على طبل حديدي خشبي منفصل.الحد الأدنى لقطر البرميل من الطبل يجب أن لا يكون أقل من 30 مرة قطر الكابل.
سيتم إغلاق أطراف الكابلات بأغطية حماية من البلاستيك لمنع دخول الماء. وستكون الطرفان سهلة الوصول إليها للاختبار.يتم إرفاق تقرير اختبار التفتيش النهائي مع بيانات أداء الضعف لكل ألياف داخل الطبل.
