كابل الألياف الضوئية ADSS ذاتي الدعم أسود اللون الغلاف الخارجي سهل التركيب

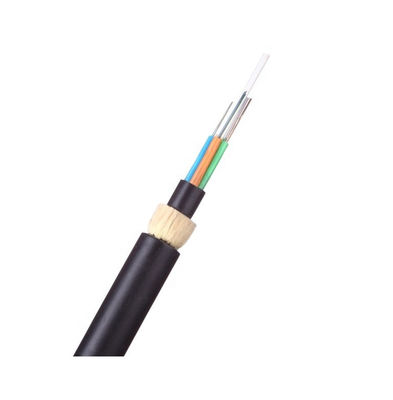

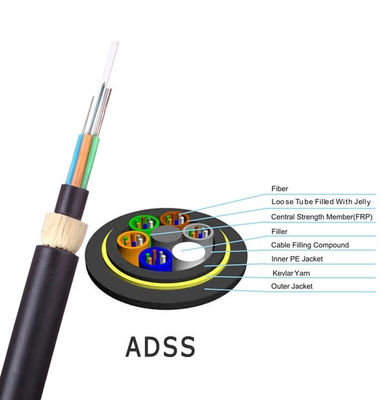

يعتمد الكبل البصري ADSS هيكلًا مجدولًا بطبقة فضفاضة.يتم وضع غلاف من الألياف الضوئية 250 ميكرون في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ، مملوء بمركب مقاوم للماء.يتم لف الأنبوب السائب (وحبل الملء) حول قلب التعزيز المركزي غير المعدني (FRP) لتشكيل قلب كابل مضغوط ، وتمتلئ فجوة قلب الكابل بمرهم مانع للماء.يتم بثق قلب الكابل بغلاف داخلي من البولي إيثيلين (PE) ، ثم يتم لفه باستخدام الأراميد للتقوية ، وأخيراً يُبثق بغلاف خارجي من البولي إيثيلين (PE) أو عند الغلاف الخارجي
سمات
1. يوفر الخيط القابل للانتفاخ بالماء الحماية من الماء مرة أخرى (بنية أساسية جافة)
2- البناء غير المعدني
3. توفر عناصر القوة المركزية من البوليمر المقوى بالألياف الزجاجية وأعضاء القوة الطرفية لخيوط الأراميد قوة ممتازة
4. يوفر أنبوب العازلة المرن غلافًا طرفيًا سهل التعامل معه
5. تجديل SZ بطبقة واحدة يحد من إجهاد أنبوب الألياف
6. أنبوب هلام متغيرة الانسيابية صديق للألياف لضمان حماية الألياف
7- رمز اللون القياسي TIA 598
8.6 أو 12 هيكل أنبوب ليفي
التطبيقات
1. اعتماد التوزيع في الهواء الطلق
2. اتصالات بعيدة المدى والشبكة المحلية
3. نظام نقل وتوزيع الجهد المنخفض
4. السكك الحديدية وقطب الاتصالات السلكية واللاسلكية
المواصفات العامة
| نوع الكابل | ADSS |
| نوع الألياف | G652D |
| طلب | اتصالات بعيدة المدى ، LAN في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات ؛ |
| طرق التثبيت الموصى بها | نظام نقل الطاقة ، والكثير من مناطق الرعد والاستدلال الكهرومغناطيسي العالي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 إلى 70 |
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) | 1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين | 1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت | 1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) | 1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء | متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
| أغراض | الأوصاف | ||
| الألياف الضوئية (G.652.D) | 12F | 24F | |
| أنبوب فضفاض | مادة | PBT (بولي بيوتيلين تيريفثالات) | |
| الألياف لكل أنبوب | 4 | 4 | |
| أعداد | 3 | 6 | |
| قضيب حشو | أعداد | 3 | 0 |
| عضو القوة المركزية | مادة | FRP (البلاستيك المقوى بالألياف الزجاجية) | |
| مواد حجب المياه | غزل مانع للماء | ||
| عضو قوة إضافي | خيوط أراميد | ||
| الغلاف الخارجي | مادة | HDPE أسود | |
| سماكة | الاسمي: 1.6 ملم | ||
| القطر الاسمي للكابل (± 0.3 مم) | 10.0 | ||
| تقريبا كابل.الوزن (كجم / كم) | 78 | ||
| إجهاد التوتر المقدر (RTS) | 4.5 كيلو نيوتن | ||
| أقصى شد للعمل (40٪ RTS) | 1.8 كيلو نيوتن | ||
| الإجهاد اليومي (15-25٪ RTS) | 0.675-1.125 كيلو نيوتن | ||
| المدى الأقصى المسموح به | 100 م | ||
| معجب | وقت قصير | 2200 نيوتن / 100 ملم | |
| نطاق درجة الحرارة المطبقة | عملية | -40 درجة مئوية ~ + 70 درجة مئوية | |
| تثبيت | -10 ℃ ~ + 50 ℃ | ||
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| الانحناء الشعاع | تثبيت | 20 مرة من قطر الكابل | |
| عملية | 10 مرات من قطر الكابل | ||
