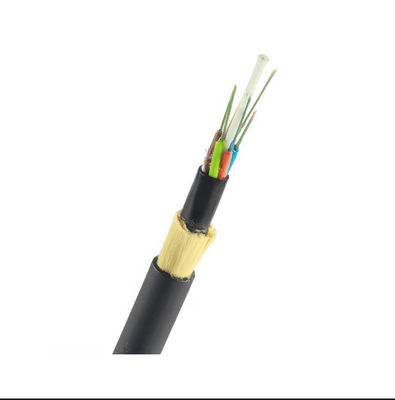

كابل الألياف البصرية ADSS 100 سبان 48 نواة

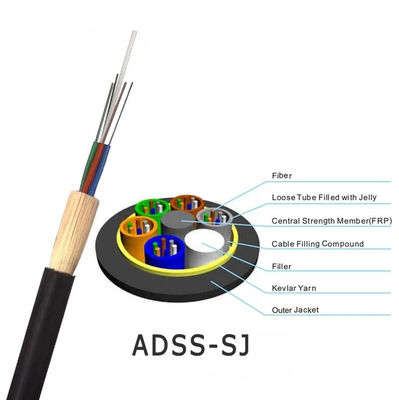

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مضاد للتتبع).
سمات
1. يمكن تركيبها دون انقطاع التيار الكهربائي.
2. أداء ممتاز.يمكن أن يصل الحد الأقصى للحث عند نقطة التشغيل لغطاء AT إلى 25 كيلو فولت.
3. الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية.
4. أطوال الامتدادات الكبيرة وأكبر امتداد يزيد عن 200 متر.
5. أداء جيد قوة الشد ودرجة الحرارة.
6. عمر التصميم أكثر من 30 عاما.
التطبيقات
1. السكك الحديدية وقطب الاتصالات السلكية واللاسلكية.
2. نظام نقل وتوزيع الجهد المنخفض.
3. اتصالات بعيدة المدى والشبكة المحلية.
4- شبكة في أماكن عالية التداخل الكهرومغناطيسي.
المواصفات العامة
| نوع الكابل | ADSS |
| نوع الألياف | G652D |
| طلب | اتصالات بعيدة المدى ، LAN في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات ؛ |
| طرق التثبيت الموصى بها | نظام نقل الطاقة ، والكثير من مناطق الرعد والاستدلال الكهرومغناطيسي العالي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 إلى 70 |
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) | 1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين | 1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت | 1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) | 1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء | متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
معيارجلونأناتسنين الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 |
| لون | أزرق | البرتقالي | أخضر | بني | سليت | أبيض |
| لا. | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أحمر | أسود | أصفر | البنفسجي | لون القرنفل | أكوا |
تصميم الكابلات
| أغراض | الأوصاف | ||
| الألياف الضوئية (G.652.D) | 12F | 24F | |
| أنبوب فضفاض | مادة | PBT (بولي بيوتيلين تيريفثالات) | |
| الألياف لكل أنبوب | 4 | 4 | |
| أعداد | 3 | 6 | |
| قضيب حشو | أعداد | 3 | 0 |
| عضو القوة المركزية | مادة | FRP (البلاستيك المقوى بالألياف الزجاجية) | |
| مواد حجب المياه | غزل مانع للماء | ||
| عضو قوة إضافي | خيوط أراميد | ||
| الغلاف الخارجي | مادة | HDPE أسود | |
| سماكة | الاسمي: 1.6 ملم | ||
| القطر الاسمي للكابل (± 0.3 مم) | 10.0 | ||
| تقريبا كابل.الوزن (كجم / كم) | 78 | ||
| إجهاد التوتر المقدر (RTS) | 4.5 كيلو نيوتن | ||
| أقصى شد للعمل (40٪ RTS) | 1.8 كيلو نيوتن | ||
| الإجهاد اليومي (15-25٪ RTS) | 0.675-1.125 كيلو نيوتن | ||
| المدى الأقصى المسموح به | 100 م | ||
| معجب | وقت قصير | 2200 نيوتن / 100 ملم | |
| نطاق درجة الحرارة المطبقة | عملية | -40 درجة مئوية ~ + 70 درجة مئوية | |
| تثبيت | -10 ℃ ~ + 50 ℃ | ||
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| الانحناء الشعاع | تثبيت | 20 مرة من قطر الكابل | |
| عملية | 10 مرات من قطر الكابل | ||
منتجسالهنود
كابلسهيثمArking
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
