كابلات الألياف الضوئية للطيران في الهواء الطلق

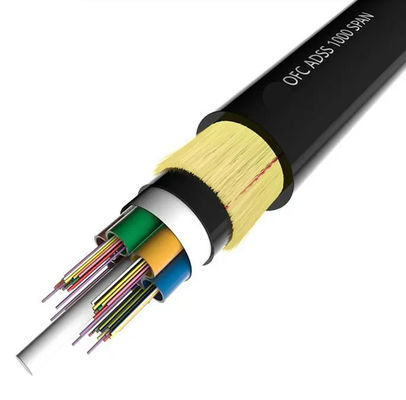

يتم تلف كابل ADSS بشكل فضفاض. هيكل الكابل الضوئي هو تغليف ألياف ضوئية بطول 250 ميكرومتر في أنبوب فضفاض مصنوع من البلاستيك ذو النمط العالي.يتم ملء الأنبوب مع مركب ملء مقاوم للماءيتم تلف الأنبوب (والملء) حول FRP (البلاستيك المعزز بالألياف) كعضو قوة مركزي غير معدني لتشكيل قلب كابل دائري مضغوط. بعد ملء قلب الكابل بالملء.الطبقة الخارجية هي غلاف داخلي رقيق من البولي إيثيلينتتبنى الغطاء الداخلي طبقة الألياف الأراميدية المتعرجة كعضو تقويضي ، وتتبنى الغطاء الخارجي غطاء PE أو AT (مناهضة التتبع).
الخصائص
1كابلات الألياف الضوئية الجوية ذاتية الدعم، لا يوجد مواد معدنية في الهيكل.
2عدد كبير من نواة الألياف الخفيفة الوزن، يمكن تركيبها مع خطوط الكهرباء، وتوفير الموارد.
3.تبني مادة الأراميد عالية المقاومة للشد لتتحمل التوترات القوية وتمنع التشنجات والرصاصات
4التوسع الحراري الصغير، وتغير قوس خط الكابلات صغير عندما تتغير درجة الحرارة بشكل كبير.
5طبقة مزدوجة من الخيط الأراميد كعنصر قوة، تلبي البيئة القاسية مثل منطقة البحيرة المالحة عالية الارتفاع أو الخط مع امتداد أكثر من 800 متر.
6ثلاث طبقات من الغطاء ، PE / AT كسترة خارجية.- نعم
التطبيقات
1تم تبنيها للتوزيع في الخارج
2الشبكة في أماكن عالية التداخل الكهرومغناطيسي
3الاتصالات الشبكية على المسافات الطويلة والمنطقة المحلية
4نظام نقل وتوزيع الجهد المنخفض
المواصفات
| عدد ألياف الكابلات | / | 2 ~ 30 | 32~60 | 62 ~ 72 | |||
| الهيكل | / | 1+5 | 1+5 | 1+6 | |||
| أسلوب الألياف | / | G.652D | |||||
| عضو القوة المركزية | المواد | ملم | FRP | ||||
| قطر (متوسط) | 1.5 | 1.5 | 2.1 | ||||
| أنبوب فضفاض | المواد | ملم | PBT | ||||
| قطر (متوسط) | 1.8 | 2.1 | 2.1 | ||||
| سمك (متوسط) | 0.32 | 0.35 | 0.35 | ||||
| الحد الأقصى للألياف/الأنابيب الفارغة | 6 | 12 | 12 | ||||
| لون الأنابيب | تحديد اللون الكامل | ||||||
| الطول الزائد للألياف | % | 0.7~0.8 | |||||
| مقاومة الماء | المواد | / | هلام الكابل | ||||
| الساحة الداخلية | المواد | ملم | الـ MDPE | ||||
| الغطاء الداخلي | 0.9ملم | ||||||
| مكونات تقوية غير معدنية | المواد | / | خيوط الأراميد | ||||
| الغطاء الخارجي | المواد | ملم | الـ MDPE | ||||
| الغطاء الخارجي | 1.8ملم | ||||||
| قطر الكابل (متوسط) | ملم | 10.9 | 11.5 | 12.1 | |||
| وزن الكابل (تقريبياً) | كغ/كيلومتر | 95 | 110 | 120 | |||
| منطقة قطاع الكابلات | ملم2 | 93.31 | 103.87 | 114.99 | |||
| معامل التخفيف ((ماكس)) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| المقاومة المسموح بها للشد ((RTS)) | kn | 6 | |||||
| الحد الأقصى للجهد المسموح به ((مات)) | kn | 2.5 | |||||
| متوسط التوتر التشغيلي السنوي | kn | 3.2 | |||||
| نموذج يونغ | kn/mm2 | 7.8 | |||||
| معامل التوسع الحراري | 10-6/C | 9 | |||||
| مقاومة السحق | على المدى الطويل | N/100mm | 1100 | ||||
| قصيرة الأجل | 2200 | ||||||
| الإذن نصف قطر المنحني | ثابتة | ملم | 15 من OD | ||||
| ديناميكية | 20 من OD | ||||||
| الحرارة | عند وضع | °C | -20~+60 | ||||
| تخزين ونقل | -40~+70 | ||||||
| الركض | -40~+70 | ||||||
| نطاق التطبيق | مناسبة لمستوى الجهد تحت 110kV، سرعة الرياح أقل من 25m/s، التجمد 5mm | ||||||
| علامات الكابلات |
اسم الشركة ADSS-××B1-PE-100M DL/T 788-2001 ××××M سنة (أو بناء على طلب العميل) |
||||||
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكنها ليست مكملاً للعقد. يرجى الاتصال بالمبيعات للحصول على التفاصيل.

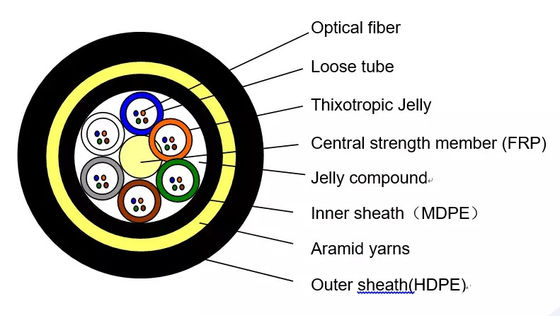

هيكل المنتج
