كابل الألياف الضوئية ADSS ذات الوضع الواحد للخارج
الوصف

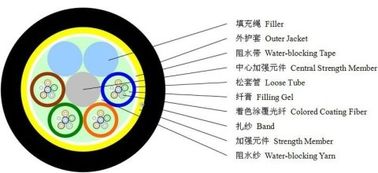

يتم تدوير كابل ADSS في أنبوب فضفاض. بنية الكابل الضوئي هي تغليف ألياف ضوئية 250μm في أنبوب فضفاض مصنوع من بلاستيك عالي النمط ،والتي تم ملؤها بمكونات ملء مقاومة للماءيتم تدوير الأنبوب (والملء) حول FRP (البلاستيك المعزز بالألياف) كعضو قوة مركزي غير معدني لتشكيل قلب كابل دائري مضغوط. بعد ملء قلب الكابل بالملء،الطبقة الخارجية هي غلاف داخلي من البولي إيثيلين رقيق، وتعتمد الغطاء الداخلي طبقة الألياف الأراميدية المتعرجة كعضو تعزيز ، ثم يتم تصنيع الكابل من PE.
مميزة
1. يمكن تثبيته دون إيقاف الطاقة
2أداء AT ممتاز، الحثية القصوى في نقطة تشغيل غطاء AT يمكن أن تصل إلى 25kv
المعلم
| نوع الكابل | عدد الألياف | أنابيب | ملءات |
قطر الكابل |
وزن الكابلات في كجم/كيلومتر | حد أقصى لتوتر العمل kN | العضو القوي CSA mm2 | نموذج المرونة kN/mm2 |
| إد.إس.إس | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| إد.إس.إس | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| إد.إس.إس | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| إد.إس.إس | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| إد.إس.إس | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| إد.إس.إس | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| إد.إس.إس | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| إد.إس.إس | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| إد.إس.إس | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| إد.إس.إس | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| إد.إس.إس | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| إد.إس.إس | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| إد.إس.إس | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| إد.إس.إس | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
الخصائص البصرية
| (جي)652 | (جي)655 | 50/125μm | 62.5/125μm | ||
|
|
@850nm | ≤3.0 ديسيبل/كم | ≤3.0 ديسيبل/كم | ||
| @1300nm | ≤1.0 ديسيبل/كم | ≤1.0 ديسيبل/كم | |||
| @1310nm | ≤0.36 ديسيبل/كم | ≤0.40dB/km | |||
| @1550nm | ≤0.22 ديسيبل/كم | ≤0.23dB/km | |||
| عرض النطاق الترددي (الفئة A) | @850nm | ≥500 ميغاهرتز·كم | ≥200 ميغاهرتز·كم | ||
| @1300nm | ≥1000 ميغاهرتز·كم | ≥600 ميغاهرتز·كم | |||
| فتحة رقمية | 0.200±0.015NA | 0.275±0.015NA | |||
| طول موجة قطع الكابل λcc | ≤1260nm | ≤1480nm | |||
إد.إس.إستفاصيل كابل الألياف البصرية
| مواصفات تكنولوجيا كابلات الألياف الضوئية ADSS | ||||||||
| القطر الخارجي (ملم) |
الوزن المرجعي كيلوغرام/كيلومتر |
الإشارة إلى أقصى ضغط عمل يومي (kN) |
أقصى حد مسموح به لجهد العمل (kN) |
قوة الكسر (kN) |
عضو القوة CSA (ملي متر مربع) |
نموذج المرونة kN/ (ملي متر مربع) |
معامل التوسع الحراري ×10-6 /k | |
| غطاء PE | في الغطاء |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -صفر4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -صفر5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -صفر8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -صفر8 |
| كابل الألياف الضوئية ADSS الخصائص البصرية: : | ||||
| فئة الألياف | الوسائط المتعددة | (جي)651 | A1a:50/125 | الألياف ذات المؤشر المتدرج |
| A1b:62.5/125 | ||||
| وضع واحد | G.652 ((A,B,C) | (بي1)1:الألياف التقليدية | ||
| G.652D | B2: التشتت الصفري | |||
| (جي)655 | B1.2: تم تحويل طول الموجة عند قطع الموجة | |||
| G.657 ((A1,A2,B3) | B4: البيانات الفنية الرئيسية للإيجابية | |||
| الألياف ذات الوضع الواحد المنزوعة بالتشتت | ||||
